उत्पाद विवरण:
|
| सामग्री: | SS304 SS316L | संबंध: | वेल्डिंग |
|---|---|---|---|
| मानक: | दीन, एएनएसआई, एएसटीएम, जीबी | आकार: | निर्बाध 1/2" से 24" |
| आवेदन: | निर्माण, कनेक्ट पाइप्स | पैकिंग: | कार्टन / लकड़ी के बॉक्स / पॉली वुड बॉक्स |
| हाई लाइट: | SS316L 4 वे क्रॉस पाइप फिटिंग,डुप्लेक्स पाइप फिटिंग क्रॉस,ASME स्टेनलेस स्टील पाइप फिटिंग क्रॉस |
||

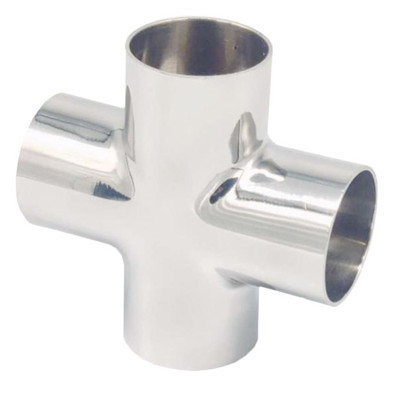

स्टेनलेस स्टील क्रॉस एक प्रकार की पाइप फिटिंग है जिसका उपयोग पाइपलाइन की शाखा में किया जाता है।सीमलेस पाइप के साथ क्रॉस के निर्माण के लिए, आमतौर पर इस्तेमाल की जाने वाली दो प्रक्रियाएं होती हैं: हाइड्रोलिक उभड़ा हुआ और गर्म दबाव।
स्टेनलेस स्टील क्रॉस हीटिंग के बाद दबाने की प्रक्रिया को अपनाता है, जो सामग्री बनाने के लिए आवश्यक उपकरणों के टन भार को कम करता है।गर्म दबाने वाले क्रॉस में सामग्री के लिए व्यापक अनुकूलन क्षमता है।यह बनाने की प्रक्रिया आमतौर पर बड़े व्यास और मोटी पाइप दीवार के साथ क्रॉस के लिए उपयोग की जाती है।
सामग्री: स्टेनलेस स्टील 304/316
कनेक्शन: बार्ब नली से त्वरित कनेक्ट
आकार सीमा: 1 "से 4" और 25.4 मिमी-101.6 मिमी
क्रैकिंग प्रेशर: 1/3 से 25 psig (0.02 से 1.7 बार)
कार्य तापमान: -10℉~400℉ (-23℃~204℃)
ASME B16.9 स्टेनलेस स्टील 316 डुप्लेक्स 3/4 स्टेनलेस स्टील क्रॉस तकनीकी डेटा शीट नीचे के रूप में:
| सामान्य पाइप आकार (इंच) | घेरे के बाहर | जेनेर टू एंड | |
| सी | एम | ||
| 1/2 | 21.3 | 25.4 | |
| 3/4 | 26.7 | 28.4 | |
| 1 | 33.4 | 38.1 | |
| 1 1/4 | 42.2 | 47.8 | |
| 1 1/2 | 48.3 | 57.2 | |
| 2 | 60.3 | 63.5 | |
| 2 1/2 | 73 | 76.2 | |
| 3 | 88.9 | 85.9 | |
| 3 1/2 | 101.6 | 95.3 | |
| 4 | 114.3 | 104.6 | |
| 5 | 141.3 | 124 | |
| 6 | 168.3 | 142.7 | |
| 8 | 219.1 | 177.8 | |
| 10 | 273.1 | 215.9 | |
| 12 | 323.9 | 254 | |
| 14 | 355.6 | 279.4 | |
स्टेनलेस स्टील क्रॉस गर्म दबाने से बनता है।क्रॉस व्यास से बड़ा खाली पाइप क्रॉस व्यास के आकार में चपटा होता है, और फैली हुई शाखा पाइप के हिस्से में एक छेद खोला जाता है।
ट्यूब ब्लैंक को गर्म किया जाता है और फॉर्मिंग डाई में डाला जाता है, और ब्रांच पाइप को खींचने के लिए डाई को ट्यूब ब्लैंक में स्थापित किया जाता है।
दबाव की कार्रवाई के तहत, ट्यूब रिक्त को रेडियल रूप से संकुचित किया जाता है।रेडियल संपीड़न की प्रक्रिया में, धातु शाखा पाइप में बहती है और डाई के तनाव के तहत एक शाखा पाइप बनाती है।
पूरी प्रक्रिया पाइप ब्लैंक के रेडियल कम्प्रेशन और ब्रांच पाइप की स्ट्रेचिंग प्रक्रिया से बनती है।
हॉट प्रेस्ड क्रॉस ब्रांच पाइप की धातु को पाइप ब्लैंक के रेडियल मूवमेंट द्वारा मुआवजा दिया जाता है, इसलिए इसे रेडियल मुआवजा प्रक्रिया भी कहा जाता है।
स्टेनलेस स्टील क्रॉस का व्यापक रूप से देश और विदेश में प्रमुख बिजली संयंत्रों, रसायन उद्योग, प्रकाश उद्योग, धातु विज्ञान, शहरी निर्माण, जहाज निर्माण, प्राकृतिक गैस इंजीनियरिंग, खाद्य निर्माण, पेपरमेकिंग, दवा और अन्य उद्योगों में उपयोग किया जाता है।
