उत्पाद विवरण:
|

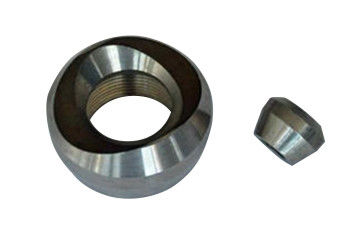

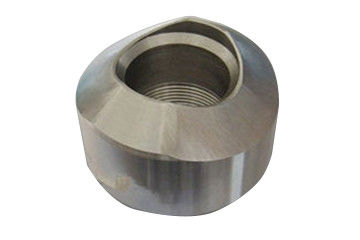

| उत्पाद का नाम:: | स्टेनलेस स्टील बट वेल्डिंग ओलेट | विशेष विवरण:: | DN6 ~ DN100 |
|---|---|---|---|
| प्रौद्योगिकी:: | देखा और मशीनिंग | सामग्री:: | स्टेनलेस स्टील |
| आकार: | बराबरी का | टेकनीक: | जाली, बट वेल्ड |
| प्रमुखता देना: | समान पाइप वेल्डोलेट,डीएन 100 वेल्ड ओ लेट्स |
||
1, Olet को Olet सीट, काठी और काठी प्रकार पाइप संयुक्त भी कहा जाता है।
2, यह मुख्य रूप से शाखा कनेक्शन प्रकारों के बजाय शाखा कनेक्शन के पाइप फिटिंग को मजबूत करने के लिए उपयोग किया जाता है जैसे कि टी को कम करना, प्लेट को मजबूत करना और पाइप अनुभाग को मजबूत करना।
3, ओलेट में सुरक्षा, विश्वसनीयता, लागत में कमी, सरल निर्माण, मध्यम प्रवाह चैनल में सुधार, श्रृंखला मानकीकरण, और सुविधाजनक डिजाइन और चयन के उत्कृष्ट लाभ हैं।
4, विशेष रूप से उच्च दबाव, उच्च तापमान, बड़े व्यास और मोटी दीवार पाइपलाइनों में, जो पारंपरिक ओले कनेक्शन विधि को बदलने के लिए तेजी से उपयोग किया जाता है।
5, ओले का मुख्य शरीर पाइप, जैसे कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, आदि के साथ उच्च गुणवत्ता वाले फोर्जिंग से बना है।
6, ओलेट सीट और मुख्य पाइप वेल्डेड हैं।ओलेट या अन्य पाइप, उपकरण और वाल्व के साथ तीन प्रकार के कनेक्शन हैं: बट वेल्डिंग कनेक्शन, सॉकेट वेल्डिंग कनेक्शन और थ्रेडेड कनेक्शन।
7, आमतौर पर इस्तेमाल किए जाने वाले विनिर्माण मानकों में MSS sp-97, GB / t19326 और अन्य मानक शामिल हैं।
8, वेल्डिंग ओलेट को आम तौर पर अभिन्न फोर्जिंग द्वारा संसाधित किया जाता है।ओलेट संरचना को मुख्य पाइप कनेक्शन अंत, सुदृढीकरण भाग और ओलेट कनेक्शन अंत में विभाजित किया गया है।
9, ओले के बाहरी आयाम में संबंधित संदर्भ मानक है, और मुख्य पाइप के साथ कनेक्शन फॉर्म नाली बट कनेक्शन है।
10, वेल्ड के खांचे एक तरफा वी-नाली है, जो बट वेल्ड (नाली वेल्ड) और पट्टिका वेल्ड के संयोजन के रूप में निर्धारित किया जा सकता है।
11, शाखा हेडर के पहले ढलान के बाहर के अन्य हिस्से मोटाई संक्रमण ढलान से संबंधित हैं और शाखा हेडर के खांचे से संबंधित नहीं हैं।
12, वेल्ड की मोटाई की गणना करते समय, दूसरी बेवल को पहले एक से बाहर रखा जाएगा और गणना की जाएगी।साइट पर वास्तविक वेल्डिंग में, वेल्ड की मोटाई पहले झुकाव वाले विमान तक पहुंच सकती है।
13, शाखा वेल्डिंग प्लेटफॉर्म के वेल्डर को प्रासंगिक वेल्डिंग प्रोजेक्ट योग्यता प्राप्त करने की आवश्यकता है।
14, जब पाइप के बाहरी व्यास कवरेज पर विचार करते हैं, तो शाखा के खांचे की सतह (शाखा का बाहरी व्यास) के व्यास पर विचार किया जाएगा। मुख्य पाइप के व्यास को वेल्डर योग्यता में नहीं माना जाता है।
15, जब एक संक्रमण ढलान होता है, तो खांचे की सतह का व्यास खांचे की सतह से मापा गया वास्तविक व्यास को संदर्भित करता है, जो आमतौर पर शाखा हैडर के बाहरी व्यास से छोटा होता है।
| प्रकार | जुड़ा हुआ प्रकार | ||
| GB19326 सॉकेट वेल्डेड | जीबी 19326 पाइप धागा | जीबी 19326 बट-वेल्डेड | |
| मानक | एसओएल (MSS SP-97 Q.TG11) | सहने (एमएसएस एसपी -97 क्यू,FG12) | WOL (MSS SP-97 Q / FG13) |
| Nipolet | एसएनएल (Q.TG/14) | TNL (Q.FG14,SHB-PO1) | WNL (क्यू / FG14) |
| (45 °) Latrolet | एसईएल (Q.TG/15) | TLL (Q / FGlx SHB-PO1) | डब्ल्यूएलएल (क्यू / FG15) |
| (1 5 डी) Elbolet | दूरभाष (क्यू / एफजी 1 क्यू एसएचबी-पीओ 1) | WEL (क्यू / FG16) | |
1, पाइपलाइन शाखाओं के डिजाइन में पाइपलाइन सामग्री के लिए विशेष नियम हैं।
2, मुख्य पाइप में विभिन्न प्रकार के ओलेट के लिए स्पष्ट तकनीकी नियम हैं, जिसे पाइपलाइन सामग्री ग्रेड के लिए नियम कहा जाता है।
3, सामान्य तौर पर, बड़े व्यास ओलेट (मुख्य पाइप का 1/2 से अधिक) मानक टी से जुड़ा होता है, जबकि छोटा व्यास ओलेट ओलेट सेट से जुड़ा होता है, जो विदेशों में व्यापक रूप से उपयोग किया जाता है और चीन में प्रासंगिक मानक हैं।
4, छोटे व्यास ओलेट का उपयोग किया जाता है, जो आवश्यकताओं को मजबूत करने और तनाव के लिए फायदेमंद है।पाइप मानकों के अनुसार निर्मित है, सुरक्षित और विश्वसनीय है।
| औसत व्यास | सूटेड मेन पाइप का नाममात्र व्यास | एल | इ | ||||||
| मिमी | में | मिमी | में | एसटीडी | XS | XXS | एसटीडी | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27.0 | 27.0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54.0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73.0 | 93.7 | 93.7 | 77.0 |
| 90 | 3.1 / 2 | 150 | 6 | 47.0 | 47.0 | - | 10L6 | 101.6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120.7 | 120.7 | 98.4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93.7 | 141.3 | 141.3 | 122.2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104.8 | 169.9 | 169.9 | 146.1 |
| 200 | 8 | 250 | 10 | 69.9 | 98.4 | - | 220.7 | 220.7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93.7 | - | 274.6 | 265.1 | - |
| 300 | 12 | 350 | 14 | 85.7 | 103.2 | - | 325.4 | 317.5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357.2 | 350.9 | - |
