उत्पाद विवरण:
|
| उत्पाद का नाम: | बट वेल्डिंग निकला हुआ किनारा | मानक: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| मोटाई: | 12mm-58mm | बाहरी व्यास: | 14-2020mm |
| भीतरी व्यास: | 15-2024mm | धागा: | M10-M27 |
| प्रमुखता देना: | आयुध डिपो 14 मिमी बट वेल्डिंग निकला हुआ किनारा,58 मिमी मोटाई बट वेल्डिंग निकला हुआ किनारा,M27 धागा बट वेल्डिंग निकला हुआ किनारा |
||

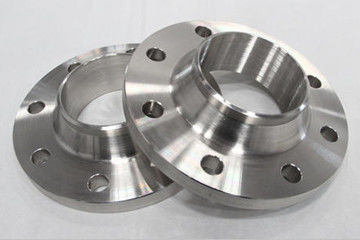

बट वेल्डिंग निकला हुआ किनारा एक प्रकार की पाइप फिटिंग है, जो गर्दन और पाइप संक्रमण के साथ निकला हुआ किनारा और पाइप के साथ बट वेल्डिंग कनेक्शन को संदर्भित करता है।यह ख़राब करना आसान नहीं है, अच्छी तरह से सील और व्यापक रूप से उपयोग किया जाता है।यह इसी कठोरता और लोच आवश्यकताओं और उचित बट वेल्डिंग पतले संक्रमण है।वेल्डिंग जंक्शन और संयुक्त सतह के बीच की दूरी बड़ी है, और संयुक्त सतह वेल्डिंग तापमान विरूपण से मुक्त है।
बट वेल्डिंग निकला हुआ किनारा अपेक्षाकृत जटिल मुखपत्र संरचना को गोद लेता है, जो दबाव या तापमान या उच्च तापमान, उच्च दबाव और कम तापमान के बड़े उतार-चढ़ाव के साथ पाइपलाइन के लिए उपयुक्त है।यह आमतौर पर 2.5MPa से अधिक पीएन के साथ पाइप लाइन और वाल्व के कनेक्शन के लिए उपयोग किया जाता है, और यह महंगा, ज्वलनशील और विस्फोटक मीडिया को बताने वाली पाइपलाइन के लिए भी उपयोग किया जाता है।
निकला हुआ किनारा बाहरी व्यास: 75 मिमी -2190 मिमी
बोल्ट होल सेंटर सर्कल का व्यास: 50 मिमी --- 2130 मिमी
बोल्ट छेद व्यास: 11 मिमी -30 मिमी
बोल्ट के छेद की संख्या: 4-48
धागा: m10-m27
निकला हुआ किनारा मोटाई: 12 मिमी -58 मिमी
पाइप बाहरी व्यास: ए (17.2-2032 मिमी) बी (14-2020 मिमी)
निकला हुआ किनारा आंतरिक व्यास: (18-2036 मिमी) बी (15-2024 मिमी)
निकला हुआ किनारा का सैद्धांतिक वजन: 0.36kg-234.6kg (DN 1800)
1. कार्बन स्टील और austenitic स्टेनलेस स्टील बट वेल्डिंग निकला हुआ किनारा के लिए 0.25mp-1.0mpa के नाममात्र दबाव पीएन के साथ क्षमा करता है।ग्रेड I क्षमा की अनुमति है।
2. निम्नलिखित प्रावधानों के अलावा, 1.6mpa-6.3mpa के नाममात्र दबाव पीएन के साथ माफ करना ग्रेड II या इसके बाद के संस्करण की आवश्यकताओं को पूरा करेगा।
3. यदि निम्न में से कोई एक शर्त पूरी होती है, तो वह III और फोर्जिंग की आवश्यकताओं को पूरा करेगी:
(1) नाममात्र दबाव के साथ निकला हुआ किनारा फोर्जिंग पीएन Fl 10.0MPa;
(2) क्रोमियम मोलिब्डेनम नाममात्र दबाव PN> 4.0Mpa के साथ स्टील फोर्जिंग;
(3) नाममात्र दबाव पीएन> 1.6Mpa और काम कर रहे तापमान ℃ - 20 ℃ के साथ फेरिटिक स्टील फोर्जिंग।
स्टेनलेस स्टील Flanges बट वेल्डिंग निकला हुआ किनारा तकनीकी डाटा शीट नीचे के रूप में:
| बट वेल्डिंग निकला हुआ किनारा | |||||||||||||||||
| डीएन | स्टील पाइप का बाहरी व्यास | कनेक्शन का आकार | निकला हुआ मोटा किनारा | निकला हुआ किनारा के व्यास बी 1 |
सॉकेट | निकला हुआ किनारा गर्दन | ऊंचाई | सैद्धांतिक वजन | |||||||||
| निकला हुआ बाहरी व्यास | बोल्ट होल सेंटर सर्कल का व्यास | बोल्ट छेद व्यास | बोल्ट के छेद की संख्या | धागा | बी 2 | यू | एन | आर | |||||||||
| ए | बी | ए | बी | ए | बी | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 1 1 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।अनुकूलित।
हमारे इस्पात फ्लैट कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 30 दिनों का है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
