उत्पाद विवरण:
|
| उत्पाद का नाम: | कार्बन स्टील क्रॉस | सामग्री: | कार्बन स्टील |
|---|---|---|---|
| मानक: | GB / ANSI / JIS / DIN | संबंध: | वेल्ड |
| आकार: | 1/2 "-48" (DN15-DN1200) | आवेदन: | पाइप कनेक्ट करें |
| हाई लाइट: | क्रॉस कार्बन स्टील बटवार्ड फिटिंग,डीएन 1200 कार्बन स्टील बटवार्ड फिटिंग,48 "कार्बन स्टील बटवार्ड फिटिंग |
||

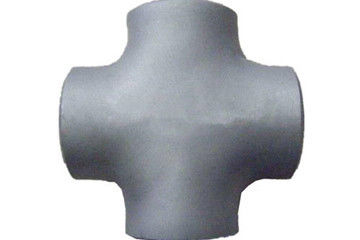

बट वेल्डेड क्रॉस एक तरह का स्टील पाइप फिटिंग है जिसे गर्म दबाने या फोर्जिंग द्वारा गठित किया जाता है।इसका कनेक्शन फॉर्म स्टील पाइप के साथ क्रॉस को सीधे वेल्ड करने के लिए है।बट वेल्डेड क्रॉस के मुख्य विनिर्माण मानक GB / t12459, GB / T13401, ASME b16.9, sh3408, sh3409, Hg / t21635, Hg / t21631, Sy / t0510 हैं।
बट वेल्डेड क्रॉस को बराबर व्यास और कम करने वाले व्यास में विभाजित किया जा सकता है।समान व्यास के क्रॉस का नोजल अंत समान आकार है;क्रॉस को कम करने के पाइप के आकार को जोड़ने वाला मुख्य पाइप एक ही है, जबकि शाखा पाइप का नोजल आकार मुख्य पाइप की तुलना में छोटा है।
बट वेल्डेड क्रॉस एक प्रकार की पाइप फिटिंग है जिसका उपयोग पाइप की शाखा में किया जाता है।सीमलेस पाइप निर्माण बट वेल्डेड क्रॉस के लिए, दो आमतौर पर उपयोग की जाने वाली प्रक्रियाएं हैं: हाइड्रोलिक उभड़ा हुआ और गर्म दबाव।
मानक: GB / ANSI / JIS / DIN
आकार: 1/2 "-48" (DN15-DN1200)
आवेदन: कनेक्ट पाइप
गर्म दबाया बट वेल्डेड क्रॉस को अपनाने के कारण, सामग्री बनाने के लिए आवश्यक उपकरणों का टन भार कम हो जाता है।हॉट प्रेस बट वेल्डिंग क्रॉस में सामग्रियों के लिए व्यापक अनुकूलन क्षमता है, जो कम कार्बन स्टील और अन्य सामग्रियों के लिए उपयुक्त है;विशेष रूप से बड़े व्यास और मोटी पाइप की दीवार के लिए, यह गठन प्रक्रिया आमतौर पर अपनाई जाती है।
1. कार्बन स्टील, कच्चा इस्पात, मिश्र धातु इस्पात, स्टेनलेस स्टील, तांबा, एल्यूमीनियम मिश्र धातु, प्लास्टिक, आर्गन लीचिंग, पीपीसी, आदि।
2. उत्पादन विधि के अनुसार, इसे जैकिंग, प्रेसिंग, फोर्जिंग, कास्टिंग आदि में विभाजित किया जा सकता है।
3. विनिर्माण मानक के अनुसार, इसे राष्ट्रीय मानक, विद्युत मानक, जल मानक, अमेरिकी मानक, जर्मन मानक, जापानी मानक, रूसी मानक, आदि में विभाजित किया जा सकता है।
कार्बन स्टील बट्टवल्ड फिटिंग कार्बन स्टील क्रॉस नीचे के रूप में तकनीकी डाटा शीट:
| औसत व्यास | बाहर व्यास | केंद्र से अंत तक | |||||
| डी 1 | डी 2 | ||||||
| डीएन | एनपीएस | श्रृंखला ए | श्रृंखला बी | श्रृंखला ए | श्रृंखला बी | सी | म |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।अनुकूलित।
हमारे इस्पात फ्लैट कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 25 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
