उत्पाद विवरण:
|
| उत्पाद का नाम:: | कार्बन स्टील बट वेल्डेड पाइप कैप | आकार:: | 1/2 "-48" |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | विशेष विवरण:: | DN15-DN2000 |
| कनेक्शन:: | वेल्डिंग, महिला | दीवार की मोटाई:: | SCH5-SCH160 |
| प्रमुखता देना: | सीएस बट वेल्ड पाइप कैप,कार्बन स्टील बटवूड कैप्स |
||

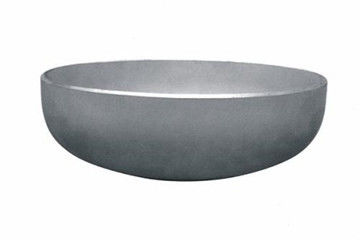

पाइप कैप एक पाइप फिटिंग है जिसे पाइप के छोर पर वेल्डेड किया जाता है या पाइप के बाहरी छोर पर पाइप को कैप करने के लिए लगाया जाता है, जिसका उपयोग पाइप को सील करने के लिए किया जाता है, पाइप प्लग के समान कार्य के साथ। पाइप कैप का रूप ब्लाइंड प्लेट के समान है, सिवाय इसके कि सीलिंग के लिए अंधा प्लेट को हटाया जा सकता है, जबकि वेल्डेड पाइप कैप को हटाया नहीं जा सकता है।
पाइप कैप में उत्तल पाइप कैप, शंकु खोल, चर व्यास अनुभाग, फ्लैट कवर और हटना मुंह डिजाइन शामिल हैं।पाइप कैप और सिर के बीच का अंतर यह है कि पाइप कैप का उपयोग आमतौर पर कम दबाव के मामले में किया जाता है, जो डिस्सैम्प और रखरखाव के लिए सुविधाजनक है। पाइप कैप का उपयोग आमतौर पर मध्यम और उच्च दबाव के मामले में नहीं किया जाता है।सिर का भीतरी व्यास प्रबल होगा।सिर का व्यास बहुत बड़ा है।पाइप कैप के संक्रमण वाले हिस्से के लिए कोई आवश्यकता नहीं है।सामान्य तौर पर, केवल व्यास और लंबाई मैनुअल में पाई जा सकती है, और सीधी तरफ का हिस्सा अपेक्षाकृत लंबा है। कार्बन स्टील पाइप कैप की गर्म प्रेस बनाने की प्रक्रिया: सबसे पहले, हीटिंग भट्टी में खाली डालें, 400 ℃ से ऊपर की हीटिंग गति is 200 ℃ / घंटा है, प्रौद्योगिकी के लिए आवश्यक तापमान पर गर्मी, और गर्मी संरक्षण का संचालन करें। फिर गरम किए गए खाली को जोड़ने वाले सांचे में डालें, ताकि खाली और सांचा परिधि की दिशा में गाढ़ा हो।दबाव 8Mpa से अधिक है यह सुनिश्चित करने के लिए हाइड्रोलिक सिस्टम शुरू करें।प्रारंभिक दबाव में, रिक्त का तापमान अवरक्त थर्मामीटर द्वारा मापा गया था।दबाने की प्रक्रिया में, दबाव संतुलन सुनिश्चित करें।
सामग्री: कार्बन स्टील
आकार सीमा: DN 15-800
लंबाई: 25-267
सतह के उपचार: तेल विरोधी;विरोधी पेंटिंग
| डीएन | बाहरी व्यास | लंबाई | सीमित दीवार मोटाई | लंबाई बी | |
| मैं श्रृंखला | II श्रृंखला | इ | इ | इ' | |
| 15 | 21.3 | 18 | 25 | 4.57 | 25 |
| 20 | 26.9 | 25 | 25 | 3.81 | 25 |
| 25 | 33.7 | 32 | 38 | 4.57 | 3S |
| 32 | 42.4 | 38 | 38 | 4.83 | 38 |
| 40 | 48.3 | 45 | 38 | 5.08 | 38 |
| 50 | 60.3 | 57 | 38 | 5.59 | 44 |
| 65 | 73.0 | 76 | 38 | 7.11 | 51 |
| 80 | 88.9 | 89 | 51 | 7.62 | 64 |
| 90 | 101.6 | - | 64 | 8.13 | 76 |
| 100 | 114.3 | 108 | 64 | 8.64 | 76 |
| 125 | 141.3 | 133 | 76 | 9.65 | 89 |
| 150 | 168.3 | 159 | 89 | 10.92 | 102 |
| 200 | 219.1 | 219 | 102 | 12.7 | 127 |
| 250 | 273.0 | 273 | 127 | 12.7 | 152 |
| 300 | 323.9 | 325 | 152 | 12.7 | 178 |
| 350 | 355.6 | 377 | 165 | 12.7 | 191 |
| 400 | 406.4 | 426 | 178 | 12.7 | 203 |
| 450 | 457 | 480 | 203 | 12.7 | 229 |
| 500 | मुसीबत का इशारा | 530 | 229 | 12.7 | 254 |
| 550 | S59 | - | 254 | 12.7 | 254 |
| 600 | 610 | 630 | 267 | 12.7 | 305 |
| 650 | 660 | - | 267 | - | - |
| 700 | 711 | 720 | 267 | - | - |
| 750 | 762 | - | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
1. हीट ट्रीटमेंट: हीट ट्रीटमेंट प्रक्रिया के अनुसार पाइप कैप को हीट ट्रीटमेंट के लिए भट्टी में डालें।
2. भूतल उपचार: गर्मी उपचार के बाद, पाइप कैप को रेत नष्ट मशीन या पॉलिशिंग मशीन के साथ हटा दिया जाएगा।
3. यांत्रिक संपत्ति परीक्षण: प्रासंगिक मानकों के अनुसार, पाइप कैप पर यांत्रिक संपत्ति परीक्षण का संचालन यह सुनिश्चित करने के लिए कि पाइप कैप की यांत्रिक संपत्ति मानक तक पहुंचती है, और परीक्षण आइटम और नमूने प्रासंगिक मानकों की आवश्यकताओं को पूरा करेंगे।
4. अंत मशीनिंग: डिजाइन पुष्टि ड्राइंग के अनुसार यांत्रिक अंत चेहरे की मशीनिंग नाली।
5. उपस्थिति निरीक्षण: पाइप कैप दरारें, अतिभारीपन, अधिक ताप और अन्य घटनाओं से मुक्त होगी, और सतह कठोर धब्बों से मुक्त होगी।पाइप कैप के पाइप शरीर पर किसी भी दोष की मरम्मत वेल्डिंग द्वारा नहीं की जाएगी।
6. आयाम निरीक्षण: प्रासंगिक निरीक्षण कर्मियों को ड्राइंग के अनुसार आयाम निरीक्षण और पाइप फिटिंग की प्रासंगिक मानक आवश्यकताओं को पूरा करना होगा, और सहिष्णुता आवश्यकताओं को पूरा करना होगा।
7. पाइप कैप की आंतरिक और बाहरी सतह ताकत और उपस्थिति दोषों, जैसे कि पपड़ी, खरोंच, दोहरी त्वचा, आदि के लिए किसी भी क्षति के बिना चिकनी होगी और दोषों को खोजने के बाद पीस दी जाएगी।
8. पीसने वाले हिस्से चिकने होंगे और चुंबकीय कण निरीक्षण द्वारा दोषों की पुष्टि की जाएगी।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
