उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील बट वेल्डिंग स्टब समाप्त होता है | मानक:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| प्रजातियां:: | बट वेल्डेड पाइप फिटिंग | सामग्री:: | स्टेनलेस स्टील |
| आवेदन:: | ढीला निकला हुआ किनारा जोड़ना | हेड कोड: | गोल |
| प्रमुखता देना: | एसएस स्टब एंड,स्टेनलेस स्टील स्टब एंड्स |
||

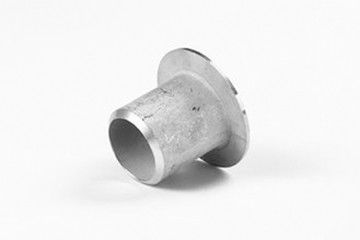

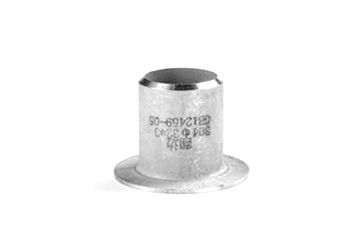

स्टब एंड एक प्रकार का स्टील बट वेल्डेड पाइप है।यह आमतौर पर ढीला निकला हुआ किनारा के अंदर एक खंड है।ढीला निकला हुआ किनारा आमतौर पर लूपर निकला हुआ किनारा के रूप में जाना जाता है, जिसमें वेल्डिंग लूपर निकला हुआ किनारा, फ्लैंगिंग लूपर निकला हुआ किनारा और बट वेल्डिंग लूपर निकला हुआ किनारा शामिल हैं।इसका उपयोग अक्सर मध्यम तापमान के मामले में किया जाता है और दबाव अधिक नहीं होता है और मध्यम जंग मजबूत होती है।
जब मध्यम जंग मजबूत होता है, तो निकला हुआ किनारा संपर्क माध्यम भाग स्टब समाप्त होता है, मुख्य रूप से उच्च ग्रेड जंग प्रतिरोधी सामग्री जैसे कि स्टेनलेस स्टील और अन्य सामग्री का उपयोग होता है। बाहर की तरफ, सीलिंग को प्राप्त करने के लिए कार्बन स्टील जैसे निम्न-श्रेणी की सामग्री का निकला हुआ किनारा रिंग का उपयोग किया जाता है।फ्लैंगिंग अवलोकन: फ्लैंगिंग एक मुद्रांकन प्रक्रिया है।कई प्रकार की flanging और विभिन्न वर्गीकरण विधियाँ हैं।विरूपण गुणों के अनुसार, यह बढ़ाव flanging और दबाव flanging संकोचन flanging में विभाजित किया जा सकता है।
फ्लैंगिंग: विमान के हिस्से के किनारे पर एक निश्चित वक्र के साथ सीधी धार को मोड़ने और खड़ी करने की विधि को संदर्भित करता है या रिक्त सतह वाले हिस्से को मोड़ता है। अंतिम flanging गुणांक को प्रभावित करने वाले मुख्य कारक हैं: (1) बड़ा बढ़ाव δ, तनाव सख्त सूचकांक और प्लास्टिक सामग्री का अनिसोट्रॉपी गुणांक, छोटे से परम flanging गुणांक है, जो flanging के लिए अनुकूल है।
1, बट वेल्डिंग की प्रोसेसिंग विधि शॉर्ट ज्वाइंट होल को flanging करती है: पूर्वनिर्मित छेद की प्रोसेसिंग विधि छेद की धार स्थिति को निर्धारित करती है।
2, जब छेद का किनारा गड़गड़ाहट, आंसू, सख्त परत और अन्य दोषों से मुक्त होता है, तो छोटी सीमा flanging गुणांक होती है, जो कि flanging के लिए अनुकूल है।
3, वर्तमान में, पूर्वनिर्मित छेद मुख्य रूप से छिद्रण या ड्रिलिंग विधियों द्वारा संसाधित किए जाते हैं।डेटा से पता चलता है कि ड्रिलिंग का मिनट सामान्य छिद्रण की तुलना में छोटा है।
4, पारंपरिक छिद्रण विधि में उच्च उत्पादन क्षमता होती है और यह विशेष रूप से मशीनिंग बड़े छेदों के लिए उपयुक्त होती है, लेकिन यह छिद्रों की सतह पर सख्त परत, गड़गड़ाहट, आंसू और इतने पर दोष का कारण बनेगी, जिससे अज्ञात वृद्धि होगी परम रमणीय गुणांक।
5, छिद्र के भीतर की ओर गड़गड़ाहट करने के लिए छिद्रण, छेद की मरम्मत या छिद्र के विपरीत दिशा में मोड़ के बाद एनीलिंग गर्मी उपचार के माध्यम से कम सीमा के गुणांक प्राप्त किया जा सकता है।
6, ड्रिलिंग के बाद deburring की विधि भी कम सीमा flanging गुणांक प्राप्त कर सकते हैं, लेकिन उत्पादन क्षमता कम है।
7, बट वेल्डिंग के पूर्ववर्ती छेद के रिलेटेड व्यास को शॉर्ट ज्वाइंट को flanging करते हैं: प्रीफॉर्म्ड होल का सापेक्ष व्यास जितना छोटा होता है, उतना ही अल्टीमेट फ्लैंगिंग गुणांक होता है, जो फ्लेंगिंग के लिए अनुकूल होता है।
ANSI बट वेल्डिंग Ss स्टब एंड स्टेनलेस स्टील पाइप फिटिंग डेटा शीट
| नाममात्र व्यास |
बाहर व्यास | लंबाई | लैप नाममात्र और अधिकतम का व्यास | आर | |||
| डीएन | एनपीएस | आयुध डिपो | एल.पी. | सपा | जी | एक मैक्स | B मैक्स |
| 15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0.75 |
| 20 | 3/4 | 26.7 | 76 | 51 | 43 | 3 | 0.75 |
| 25 | 1 | 33.4 | 102 | 51 | 51 | 3 | 0.75 |
| 32 | 1.1 / 4 | 42.4 | 102 | 51 | 64 | 5 | 0.75 |
| 40 | 1.1 / 2 | 48.3 | 102 | 51 | 73 | 6 | 0.75 |
| 50 | 2 | 60.3 | 152 | 64 | 92 | 8 | 0.75 |
| 65 | 2.1 / 2 | 73.0 | 152 | 64 | 105 | 8 | 0.75 |
| 80 | 3 | 88.9 | 152 | 64 | 127 | 10 | 0.75 |
| 90 | 3.1 / 2 | 101.6 | 152 | 76 | 140 | 10 | 0.75 |
| 100 | 4 | 114.3 | 152 | 76 | 157 | 1 1 | 0.75 |
| 125 | 5 | 141.3 | 203 | 76 | 186 | 1 1 | 1.5 |
| 150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1.5 |
| 200 | 8 | 219.1 | 203 | 102 | 270 | 13 | 1.5 |
| 250 | 10 | 273.1 | 254 | 127 | 324 | 13 | 1.5 |
| 300 | 12 | 323.9 | 254 | 152 | 381 | 13 | 1.5 |
| 350 | 14 | 355.6 | 305 | 152 | 413 | 13 | 1.5 |
| 400 | 16 | 406.4 | 305 | 152 | 470 | 13 | 1.5 |
| 450 | 18 | 457.2 | 305 | 152 | 533 | 13 | 1.5 |
| 500 | 20 | 508 | 305 | 152 | 584 | 13 | 1.5 |
| 550 | 22 | 559 | 305 | 152 | 641 | 13 | 1.5 |
| 600 | 24 | 610 | 305 | 152 | 692 | 13 | 1.5 |
1. flanging के मानक मानकों: MSS सपा -43, ASME b16.9, GB / t12459, आदि सामग्री कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, आदि हैं।
2. लंगड़ा एपर्चर डी और सामग्री मोटाई टी, prepered एपर्चर है कि flanged किया जा सकता है छोटा है, इसलिए परम flanging गुणांक छोटा है।
3.Fanganging विरूपण, गोलाकार या शंक्वाकार पंच छिद्र के पहले छोर और विकृत छिद्र के बीच पहला संपर्क होता है, डाई माउथ क्षेत्र में झुकने वाला विरूपण फ्लैट बॉटम पंच की तुलना में छोटा होता है, और इसका उत्पादन करना आसान होता है छिद्र में प्लास्टिक विरूपण।
4. आयतन के नियम के अनुसार, परम स्पर्शरेखा तनाव मूल्य तब बढ़ जाता है जब विकृति क्षेत्र का किनारा flanging के दौरान दरार करने वाला होता है।यह देखा जा सकता है कि परम flanging गुणांक छोटा है।
5. पंच का आकार: गोलाकार पंच की सीमा flanging गुणांक फ्लैट नीचे पंच की तुलना में छोटा है।
6. इसके अलावा, पैराबोलॉइड, शंक्वाकार सतह और बड़े पट्टिका त्रिज्या के साथ पंच के गुणांक सीमा फ्लैट तल के साथ पंच की तुलना में छोटा है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे एएनएसआई बट वेल्डिंग एसएस स्टब एंड स्टेनलेस स्टील पाइप फिटिंग फैक्टरी में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
