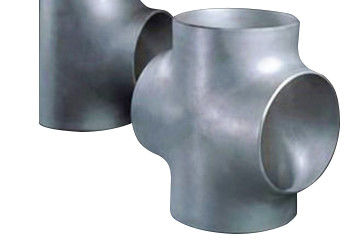

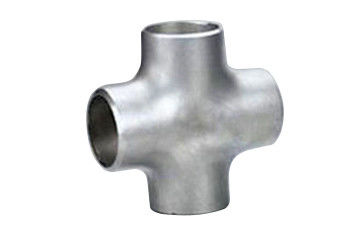

उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील बट वेल्डिंग क्रॉस | आकार:: | पूर्ण आकार |
|---|---|---|---|
| आकार सीमा:: | DN15-DN1200 | संपर्क मोड:: | वेल्डिंग, धागा, निकला हुआ किनारा |
| संबंध: | वेल्डिंग, पुरुष | पैकिंग: | लकड़ी का बक्सा |
1, क्रॉस एक पाइप कनेक्टर है, जिसका उपयोग मुख्य पाइप की शाखा पाइप में किया जाता है।क्रॉस टी को बराबर व्यास और कम करने वाले व्यास में विभाजित किया जा सकता है।
2, बराबर व्यास क्रॉस टी के नोजल छोर समान आकार के होते हैं;कम करने वाली क्रॉस टी का मुख्य नोजल आकार समान है, और शाखा पाइप का नोजल आकार मुख्य पाइप की तुलना में छोटा है।
3, क्रॉस के निर्माण की प्रक्रिया में मुख्य रूप से हाइड्रोलिक उभार और गर्म दबाव शामिल हैं।
4, पार टी के हाइड्रोलिक उभड़ा एक विशेष हाइड्रोलिक प्रेस का उपयोग करने के लिए क्रॉस टी के रूप में एक ही व्यास के साथ ट्यूब खाली में तरल इंजेक्षन है।
5, हाइड्रोलिक प्रेस के दो क्षैतिज पक्ष सिलेंडर ट्यूब खाली करने के लिए तुल्यकालिक रूप से चलते हैं, ट्यूब खाली की मात्रा छोटी हो जाती है, ट्यूब खाली में तरल दबाव बढ़ जाता है।
6, धातु सामग्री साइड सिलेंडर में तरल दबाव और ट्यूब खाली की दोहरी कार्रवाई के तहत मरने के आंतरिक गुहा के साथ बहती है और शाखा पाइप का विस्तार करती है।
7, क्रॉस टी के गर्म गठन को क्रॉस टी के व्यास से बड़े ट्यूब रिक्त को समतल करना है, क्रॉस टी के व्यास के आकार को बढ़ाना है, और स्ट्रेचिंग शाखा पाइप की स्थिति में एक छेद खोलना है।
8, ट्यूब खाली गरम किया जाता है, गठन मरने में डाल दिया, और खींच शाखा पाइप के मरने में डाल दिया;दबाव के प्रभाव में।
9, ट्यूब रिक्त रेडियल संपीड़ित है, रेडियल संपीड़न की प्रक्रिया में, धातु शाखा पाइप की दिशा में बहती है और मरने के खिंचाव के तहत शाखा पाइप बनाती है।
10, उच्च उत्पादन क्षमता के साथ एक समय में क्रॉस की हाइड्रोलिक उभड़ा हुआ प्रक्रिया का गठन किया जा सकता है;क्योंकि सीमलेस क्रॉस की हाइड्रोलिक उभार प्रक्रिया के लिए बड़े टन उपकरणों की आवश्यकता होती है।
11, यह मुख्य रूप से dn400 से कम मानक दीवार मोटाई क्रॉस के निर्माण के लिए उपयोग किया जाता है।
12, क्रॉस के गर्म दबाने की प्रक्रिया के लिए आवश्यक उपकरणों का टन भार कम हो जाता है।
13, गर्म दबाए गए क्रॉस में सामग्रियों के लिए व्यापक अनुकूलन क्षमता है, जो कम कार्बन स्टील, मिश्र धातु इस्पात और स्टेनलेस स्टील के लिए उपयुक्त है;विशेष रूप से बड़े-व्यास और मोटी पाइप दीवार क्रॉस के लिए, यह बनाने की प्रक्रिया आमतौर पर अपनाई जाती है।
14, बट वेल्डिंग क्रॉस गर्म दबाव या फोर्जिंग द्वारा स्टील से बना एक पाइप फिटिंग है।इसका कनेक्शन फ़ॉर्म सीधे क्रॉस और स्टील पाइप वेल्डिंग है।
15, बट वेल्डिंग क्रॉस के मुख्य विनिर्माण मानक आम तौर पर GB / T12459, GB / T13401, ASME B16.9, SH3408, SH3409, HG / T21635, Hg / T21631, SY / T0510 हैं।
1. मानक: GB12459-90, gb12401-90, ASME / ANSI b16.9, DIN, JIS, आदि।
2. सामग्री: 304, 304 एल, 316, 316 एल, 317 एल, 321, 2205, 2507, आदि।
3. विशिष्टता: DN15 से DN600 तक निर्बाध;DN15 से DN1200 तक सीमेड।
4. भूतल उपचार: sandblasting, रोलिंग, अचार और चमकाने।
5. दीवार की मोटाई: 1.2 मिमी -6 मिमी आर = 1.5 डी।
6. कनेक्शन मोड: वेल्डिंग, त्वरित विधानसभा, धागा, निकला हुआ किनारा।
7. सुविधाएँ और गुण: बड़े तापमान अंतर प्रतिरोध;सामान्य दबाव 16MPa;मजबूत जंग प्रतिरोध;परिशुद्धता;दीवार की मोटाई।
स्टेनलेस स्टील टी बट वेल्डिंग स्टेनलेस स्टील पाइप फिटिंग डेटा शीट के पार
| औसत व्यास | बाहर व्यास | केंद्र से अंत तक | |||||
| डी 1 | डी 2 | ||||||
| डीएन | एनपीएस | श्रृंखला ए | श्रृंखला बी | श्रृंखला ए | श्रृंखला बी | सी | म |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
यह व्यापक रूप से पेट्रोकेमिकल, तेल और गैस पाइपलाइन इंजीनियरिंग, प्राकृतिक गैस पाइपलाइन इंजीनियरिंग, रासायनिक संयंत्र, बिजली संयंत्र, शिपयार्ड, डेयरी, भोजन, बीयर, पेय, दवा, सौंदर्य प्रसाधन और अन्य औद्योगिक क्षेत्रों में उपयोग किया जाता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
स्टेनलेस स्टील पाइप फिटिंग कारखाने के लिए हमारे स्टेनलेस स्टील टी बट वेल्डिंग क्रॉस में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
