जीबी स्टेनलेस स्टील लघु त्रिज्या टी बट वेल्डिंग कोहनी

जीबी स्टेनलेस स्टील लघु त्रिज्या टी बट वेल्डिंग कोहनी
जीबी स्टेनलेस स्टील लघु त्रिज्या टी बट वेल्डिंग कोहनी जीबी स्टेनलेस स्टील लघु त्रिज्या टी बट वेल्डिंग कोहनी

बड़ी छवि :  जीबी स्टेनलेस स्टील लघु त्रिज्या टी बट वेल्डिंग कोहनी

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Stainless steel butt welding elbow
प्रमाणन: ISO9001
मॉडल संख्या: एलजे-PF003
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 100PCS
मूल्य: 1USD-100USD
पैकेजिंग विवरण: निर्यात मानक पैकेजिंग
प्रसव के समय: माल की मात्रा पर निर्भर करता है
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: वार्षिक उत्पादन 50000 टन

जीबी स्टेनलेस स्टील लघु त्रिज्या टी बट वेल्डिंग कोहनी

वर्णन
उत्पाद का नाम:: स्टेनलेस स्टील बट वेल्डिंग कोहनी आकार:: पूर्ण आकार
मानक:: GB / ANSI / JIS / DIN कनेक्शन:: वेल्डिंग
आवेदन:: रासायनिक, निर्माण लाभ:: अच्छा लोच और संक्षारण प्रतिरोध
हाई लाइट:

स्टेनलेस स्टील बट्टवल्ड फिटिंग

,

बट वेल्डिंग कोहनी

विवरण


1, स्टेनलेस स्टील बट वेल्डिंग कोहनी एक स्टील गर्म दबाया या जाली कोहनी है।इसका कनेक्शन फॉर्म सीधे स्टील पाइप के साथ कोहनी को वेल्ड करना है।

(1)। इसके वक्रता त्रिज्या के अनुसार, बट वेल्डिंग कोहनी को लंबी त्रिज्या बट वेल्डिंग कोहनी और लघु त्रिज्या बट वेल्डिंग कोहनी में विभाजित किया जा सकता है;

(2)। दबाव रेटिंग के अनुसार, लगभग 17 प्रकार हैं, जो अमेरिकी पाइप मानक के समान हैं, जिनमें से सबसे अधिक उपयोग एसटीडी और एक्सएस हैं;

(3)। कोहनी के कोण के अनुसार, विभिन्न कोणों के साथ 45 डिग्री बट वेल्डिंग कोहनी, 90 डिग्री बट वेल्डिंग कोहनी, 180 डिग्री बट वेल्डिंग कोहनी और अन्य कोहनी हैं।

2, बट वेल्डिंग कोहनी अपने वक्रता त्रिज्या के अनुसार लंबे त्रिज्या बट वेल्डिंग कोहनी और लघु त्रिज्या बट वेल्डिंग कोहनी में विभाजित किया जा सकता है।

(1)। लंबे त्रिज्या बट वेल्डिंग कोहनी की वक्रता की त्रिज्या पाइप के बाहरी व्यास के 1.5 गुना के बराबर है, अर्थात, आर = 1.5 डी।

(2)। लघु त्रिज्या बट वेल्डेड कोहनी की वक्रता की त्रिज्या पाइप के बाहरी व्यास के बराबर होती है, अर्थात आर = 1 डी।

(3)। वेयर डी बट वेल्डिंग एल्बो का व्यास है और आर वक्रता का त्रिज्या है।यदि कोई विशेष विवरण नहीं है, तो 1.5 डी कोहनी को आम तौर पर चुना जाता है।

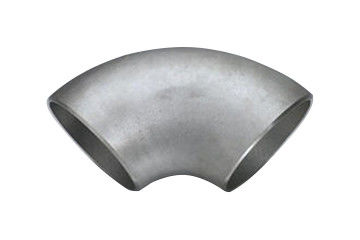

जीबी स्टेनलेस स्टील लघु त्रिज्या टी बट वेल्डिंग कोहनी 0

3, छोटी त्रिज्या कोहनी लंबी त्रिज्या कोहनी की तुलना में बहुत कम है, और कोहनी की झुकने त्रिज्या बहुत कम है।

(1) .Long त्रिज्या कोहनी का सबसे अधिक उपयोग किया जाता है, और यह डिफ़ॉल्ट रूप से लंबी त्रिज्या भी है।

(2)। लंबी त्रिज्या कोहनी का उपयोग उच्च दबाव या उच्च प्रवाह दर वाले स्थानों में किया जाएगा।यदि ठोस संदेश देने वाली पाइपलाइन का प्रतिरोध सख्त है, तो बड़ी त्रिज्या वाली कोहनी का उपयोग किया जाएगा।

(3)। शॉर्ट त्रिज्या आमतौर पर कम दबाव वाले तरल पदार्थ में या जहां कोहनी सीमित होती है, वहां उपयोग किया जाता है।लंबे त्रिज्या कोहनी पसंद किए जाते हैं यदि कोई स्थिति नहीं है या अनुबंध में निर्दिष्ट नहीं है।

4, गर्म दबाया कोहनी बनाने की प्रक्रिया में सुंदर उपस्थिति, समान दीवार की मोटाई और निरंतर संचालन की विशेषताएं हैं, जो बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।

5, इसलिए, यह स्टेनलेस स्टील बट वेल्डेड शॉर्ट त्रिज्या कोहनी का मुख्य गठन विधि बन गया है, और उच्च दबाव सीमलेस कोहनी के कुछ विनिर्देशों के गठन में भी लागू होता है।

6, बनाने की प्रक्रिया के हीटिंग मोड में मध्यम आवृत्ति या उच्च आवृत्ति प्रेरण हीटिंग, लौ हीटिंग और प्रतिबिंब भट्ठी हीटिंग शामिल हैं।हीटिंग मोड उत्पादों और ऊर्जा की स्थिति बनाने की आवश्यकताओं पर निर्भर करता है।

7, मुद्रांकन बनाने पहली प्रक्रिया है जो उच्च दबाव निर्बाध कोहनी के बड़े पैमाने पर उत्पादन के लिए लागू होती है, जिसे आमतौर पर इस्तेमाल किए गए कोहनी के उत्पादन में गर्म दबाने या अन्य गठन प्रक्रियाओं द्वारा प्रतिस्थापित किया जाता है।

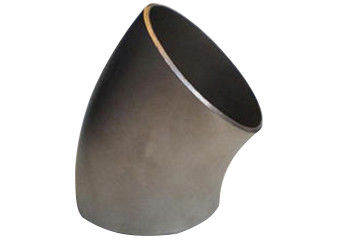

जीबी स्टेनलेस स्टील लघु त्रिज्या टी बट वेल्डिंग कोहनी 1

विशेषता


1, निर्माण में स्टेनलेस स्टील बट वेल्डिंग लघु त्रिज्या कोहनी की विशेषताएं: बट वेल्डिंग कोहनी में वेल्ड है।

2, वेल्डिंग ऑपरेशन पूरा होने के बाद, बट वेल्डिंग कोहनी को वास्तविक स्थिति या पाइपलाइन के बाहरी वातावरण के अनुसार एंटीस्ट्रेस या एंटी-जंग उपचार की आवश्यकता होती है, ताकि वेल्ड संयुक्त पर कोहनी के क्षरण या क्षरण से बचा जा सके। ।

3, इस प्रक्रिया में, हम उपयोग करने से पहले बट वेल्डिंग कोहनी की गुणवत्ता को स्पष्ट कर सकते हैं।

4, बट वेल्डिंग कोहनी आमतौर पर पाइपलाइन निर्माण स्थल पर वेल्डेड होती है, क्योंकि विभिन्न पाइपलाइनों के वेल्डिंग मानक अलग-अलग होते हैं, इसलिए पाइपलाइन वेल्ड ग्रेड के अनुसार फ़ील्ड वेल्डिंग का संचालन करना आवश्यक है।

5, यह बट वेल्डिंग कोहनी की एक और विशेषता है कि क्षेत्र वेल्डिंग को विभिन्न वेल्ड ग्रेड के अनुसार किया जाना चाहिए।

तकनीकी डाटा शीट


जीबी स्टेनलेस स्टील लघु त्रिज्या टी बट वेल्डिंग कोहनी डेटा शीट नीचे के रूप में:

औसत व्यास बाहर व्यास आयामों को समाप्त करने के लिए केंद्र केंद्र से केंद्र आयाम आयाम वापस करने के लिए
45 डिग्री कोहनी 90 डिग्री कोहनी 180 डिग्री कोहनी 180 डिग्री कोहनी
एक श्रृंखला B श्रृंखला लंबी त्रिज्या लंबी त्रिज्या लघु त्रिज्या लंबी त्रिज्या लघु त्रिज्या लंबी त्रिज्या लघु त्रिज्या
15 21.3 18 16 38 - 76 - 48 -
20 26.9 25 16 38 - 76 - 51 -
25 33.7 32 16 38 25 76 51 56 41
32 42.4 38 20 48 32 95 64 70 52
40 48.3 45 24 57 38 114 76 83 81
50 60.3 57 32 76 51 152 2 106 100
65 76.1 (73) 76 40 95 64 191 127 132 121
80 88.9 89 47 114 76 229 152 159 159
100 1143 108 63 152 2 305 203 210 197
125 139.7 133 79 190 127 381 254 262 237
150 1683 159 95 229 152 457 305 313 313
200 219.1 219 126 305 203 60 406 414 391
250 273 273 158 381 254 762 508 518 467
300 323.9 325 189 457 305 914 610 619 533
350 355.6 377 221 533 356 1067 711 711 610
400 4064 426 253 610 406 1219 813 813 686
450 457 478 284 686 457 172 914 914 762
500 508 529 316 762 508 1524 1016 1016
550 559 - 343 838 559
600 610 630 381 914 610

आवेदन


1, बट वेल्डिंग कोहनी मुख्य रूप से पाइप के दो वर्गों को अलग-अलग अंत त्रिज्या के साथ जोड़ने या पाइप के व्यास को बदलने के लिए उपयोग किया जाता है।

2, उच्च दबाव कोहनी के निर्माण की प्रक्रिया बहु छोर रिंग खोल को बहुभुज क्रॉस-सेक्शन या दोनों किनारों पर बंद एक बहु किनारे पंखे के आकार के खोल के साथ वेल्ड करना है।

3, आंतरिक भाग दबाव माध्यम से भर जाने के बाद, आंतरिक दबाव लागू किया जाता है।

4, आंतरिक दबाव में, क्रॉस-सेक्शन बहुभुज से सर्कल में धीरे-धीरे बदलता है, और अंत में एक गोलाकार रिंग शेल बन जाता है।

5, यह वर्तमान में बड़े पैमाने पर राष्ट्रीय मानक कोहनी के निर्माण के लिए एक आदर्श तरीका है।

पैकेज


ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित

डिलीवरी का समय


हमारे जीबी स्टेनलेस स्टील शॉर्ट रेडियस टी बट वेल्डिंग एल्बो फैक्ट्री में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
