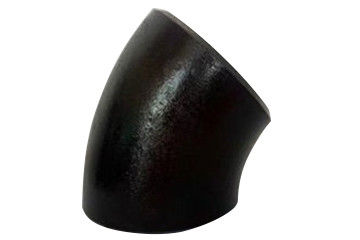

उत्पाद विवरण:
|
| उत्पाद का नाम:: | कार्बन स्टील बट वेल्डिंग कोहनी | आकार:: | पूर्ण आकार |
|---|---|---|---|
| मानक:: | दीन, JIS, ANSI, ASME, GB | आवेदन:: | पाइपलाइन इंजीनियरिंग |
| उपयोग:: | तेल गैस जल औद्योगिक | डिग्री:: | 45 ° / 90 ° / 180 ° |
| प्रमुखता देना: | बट वेल्ड एल्बो,Sch 40 बट वेल्ड पाइप फिटिंग |
||
एक छोटी त्रिज्या कोहनी एक बार पाइप का व्यास है, जिसे 1 डी के रूप में भी जाना जाता है।कोहनी की वक्रता की त्रिज्या एक बार पाइप के व्यास के बराबर होती है, आमतौर पर 90 ° के कोण पर।बट वेल्डेड कोहनी सतह के उपचार के अधीन होंगे।आंतरिक और बाहरी सतहों पर ऑक्साइड के पैमाने को नष्ट कर दिया जाएगा और फिर संक्षारण और ऑक्सीकरण को रोकने के लिए एंटी-जंग पेंट के साथ लेपित किया जाएगा।सहज रूप से, छोटी त्रिज्या कोहनी लंबी त्रिज्या कोहनी की तुलना में बहुत कम होती है, और कोहनी की झुकने त्रिज्या बहुत तेज होती है। लंबी त्रिज्या कोहनी सबसे अधिक इस्तेमाल की जाती है, और यह डिफ़ॉल्ट रूप से लंबी त्रिज्या भी है।लंबे त्रिज्या कोहनी का उपयोग उच्च दबाव या उच्च प्रवाह दर वाले स्थानों में किया जाएगा।यदि ठोस संदेश देने वाली पाइपलाइन का प्रतिरोध सख्त है, तो बड़ी त्रिज्या वाली कोहनी का उपयोग किया जाएगा।
लघु त्रिज्या कोहनी कोहनी मशीनिंग की गोलाई की तरह है, साथ ही कोहनी के चाप पर चिकनी संक्रमण, सतह खरोंच की गुणवत्ता बढ़ रही है।गहरी खरोंच स्टील की ताकत को कम करती है।लेकिन फोर्जिंग व्यास आम तौर पर छोटा होता है।जब शॉर्ट त्रिज्या कोहनी स्टील प्लेट या सेक्शन स्टील से बना होता है, तो इसे निम्नलिखित आवश्यकताओं को पूरा करना चाहिए: बट वेल्डिंग फ्लैग दोषों के बिना अल्ट्रासोनिक दोष का पता लगाने के अधीन होगा;यह स्टील के रोलिंग दिशा के साथ स्ट्रिप्स में काट दिया जाएगा, निकला हुआ किनारा और रिंग को निकला हुआ किनारा कारखाने की अंगूठी में वेल्डेड किया जाएगा, और स्टील की सतह रिंग की बेलनाकार सतह का निर्माण करेगी।
| प्रदर्शन | बट वेल्डिंग कोहनी |
| सामग्री की बनावट | कार्बन स्टील |
| वेल्डिंग मोड | बट वेल्डिंग |
| आकार | पूर्ण आकार |
| मानक | STD / XS |
| दबाव ग्रेड | 17 दबाव स्तर |
| मोल्डिंग विधि | गर्म दबाने या फोर्जिंग |
| डीएन | नाली का बाहरी व्यास | केंद्र से अंत तक | |
| मैं श्रृंखला | II श्रृंखला | आकार | |
| 25 | 33.7 | 32 | 25 |
| 32 | 42.4 | 38 | 32 |
| 40 | 4S।3 | 45 | 38 |
| 50 | 60.3 | 57 | 51 |
| 65 | 73 | 76 | 64 |
| 80 | 88.9 | 89 | 76 |
| 90 | 101.6 | - | 89 |
| 100 | 114.3 | 108 | 102 |
| 125 | 141.3 | 133 | 127 |
| 150 | 168.3 | 159 | 152 |
| 200 | 219.1 | 219 | 203 |
| 250 | 273 | 273 | 254 |
| 300 | 323.9 | 325 | 305 |
| 350 | 355.6 | 377 | 356 |
| 400 | 406.4 | 426 | 406 |
| 450 | 457 | 480 | 457 |
| 500 | 508 | 530 | 508 |
| 550 | 559 | - | 559 |
| 600 | 610 | 630 | 610 |
(1)।खिला: सामग्री फिर से निरीक्षण, पहचान और हस्तांतरण।
है (2)।ब्लैंकिंग: मटेरियल री इंस्पेक्शन, आइडेंटिफिकेशन डिसचार्ज एंड ट्रांसफर, डायमेंशन कंट्रोल आइडेंटिफिकेशन ट्रांसफर।
(3)।निरीक्षण: आयाम और उपस्थिति गुणवत्ता नियंत्रण।भूतल उपचार: सतह घर्षण प्रणाली संख्या नियंत्रण।
(4)।मोल्डिंग: आकार और उपस्थिति नियंत्रण;पहचान हस्तांतरण;दबाव नियंत्रण।
(5)।गर्मी उपचार: तापमान नियंत्रण।निरीक्षण: कठोरता, आकार और आकार निरीक्षण नियंत्रण।आकार सुधार: आकार और स्थिति सहिष्णुता नियंत्रण।
(6)।मीटर: आकार और स्थिति आयाम नियंत्रण।
1, लंबी त्रिज्या कोहनी सबसे अधिक उपयोग की जाती है, और यह डिफ़ॉल्ट रूप से लंबी त्रिज्या भी है।
2, लंबे त्रिज्या कोहनी का उपयोग उच्च दबाव या उच्च प्रवाह दर वाले स्थानों में किया जाएगा।
3, अगर ठोस संदेश पाइपलाइन का प्रतिरोध सख्त है, तो बड़े त्रिज्या वाली कोहनी का उपयोग किया जाएगा।
4, लघु त्रिज्या का उपयोग आमतौर पर कम दबाव वाले तरल पदार्थ में किया जाता है या जहां कोहनी सीमित होती है।
5, लंबे त्रिज्या कोहनी पसंद किए जाते हैं यदि कोई शर्तें नहीं हैं या अनुबंध में निर्दिष्ट नहीं हैं।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
