उत्पाद विवरण:
|
| सामग्री: | कार्बन स्टील | संबंध: | वेल्डिंग |
|---|---|---|---|
| आकार: | 1/8' ~ 6' | आवेदन: | कनेक्ट पाइप्स, तेल, गैस वगैरह |
| मानक: | दीन, एएनएसआई | पैकिंग: | मानक पैकिंग |
| हाई लाइट: | A105 कार्बन स्टील छिद्र निकला हुआ किनारा,B16.5 कार्बन स्टील छिद्र निकला हुआ किनारा,ASME B16.5 छिद्र निकला हुआ किनारा सेट |
||

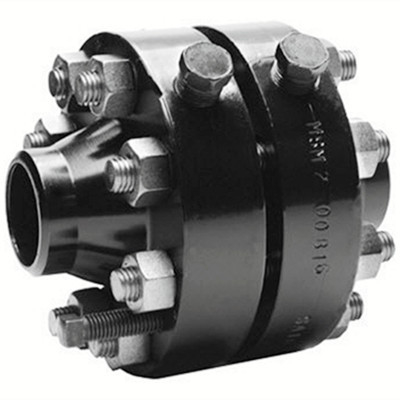

कार्बन स्टील छिद्र निकला हुआ किनारा, कनेक्शन मोड साधारण निकला हुआ किनारा से अलग है।छिद्र प्लेट निकला हुआ किनारा छिद्र प्लेट प्रवाहमापी द्वारा पाइप लाइन से जुड़ा छिद्र प्लेट है।छिद्र प्लेट को दोनों तरफ के फ्लैंग्स द्वारा बीच में तय किया जाता है, और प्रवाह को मापने के लिए निकला हुआ किनारा पर दबाव लेने वाले बिंदु के माध्यम से अंतर दबाव ट्रांसमीटर तक ले जाया जाता है।
आकार: डीएन 10-डीएन 3000
दबाव: 150LB-2500LB
सामग्री: एएसटीएम ए105/105एन;ए36
दीवार की मोटाई: एसटीडी, SCH40, XS, SCH60, SCH80
ASME/ANSI B16.5 A105 Class150 कार्बन स्टील छिद्र निकला हुआ किनारा तकनीकी डाटा शीट नीचे के रूप में:
| औसत व्यास | आकार (मिमी) | ||||
| व्यास डी | डी1 | बोल्ट छेद व्यास | डी2 | एफ | |
| 10 | 90 | 60 | 14 | 41 | 2 |
| 15 | 95 | 65 | 14 | 46 | 2 |
| 20 | 105 | 75 | 16 | 56 | 2 |
| 25 | 115 | 85 | 16 | 65 | 3 |
| 32 | 140 | 100 | 18 | 76 | 3 |
| 40 | 150 | 110 | 18 | 84 | 3 |
| 50 | 165 | 125 | 20 | 99 | 3 |
| 65 | 185 | 145 | 20 | 118 | 3 |
| 80 | 200 | 160 | 22 | 132 | 3 |
कार्बन स्टील छिद्र निकला हुआ किनारा यह सुनिश्चित करेगा कि छिद्र प्लेट, निकला हुआ किनारा केंद्र, पाइप केंद्र और गैसकेट का केंद्र केंद्रित है, और विभिन्न केंद्रीयता 0.002d / β से अधिक नहीं होनी चाहिए, छिद्र प्लेट की सकारात्मक और नकारात्मक दबाव दिशा संगत होगी माध्यम की प्रवाह दिशा।
कार्बन स्टील छिद्र निकला हुआ किनारा छिद्र प्रवाहमापी का एक घटक है, जो जोड़े में दिखाई देता है।प्रवाह छिद्र के दोनों किनारों पर दबाव अंतर का उपयोग करके सूत्र के अनुसार सामग्री प्रवाह की गणना की जा सकती है।
