उत्पाद विवरण:
|
| सामग्री: | कार्बन स्टील | आकार: | 3/4'', 1/8' ~ 6' |
|---|---|---|---|
| संबंध: | वेल्डिंग | मानक: | दीन, एएनएसआई, एएसटीएम, जीबी |
| आवेदन: | तेल, पेट्रोलियम, कनेक्ट पाइप्स | पैकिंग: | लकड़ी के मामले, बैग |
| हाई लाइट: | B16.5 कार्बन स्टील WN निकला हुआ किनारा,SCH40 कार्बन स्टील WN निकला हुआ किनारा,SCH80 कार्बन स्टील WN निकला हुआ किनारा |
||

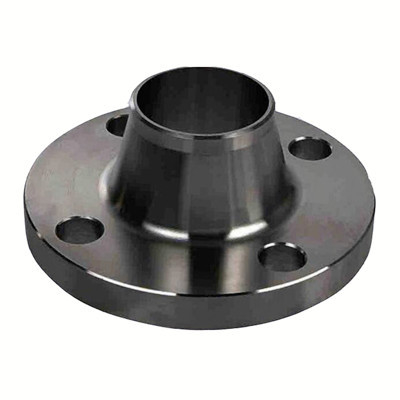

कार्बन स्टील WN निकला हुआ किनारा आंतरिक और बाहरी दोनों परतों पर वेल्ड किया जाएगा।यह आमतौर पर मध्यम और उच्च दबाव पाइपलाइनों में उपयोग किया जाता है।पाइपलाइन का नाममात्र दबाव 0.25 ~ 2.5MPa के बीच है।
कार्बन स्टील WN निकला हुआ किनारा अवतल उत्तल सील सतह कनेक्शन को गोद लेता है, और स्थापना जटिल है, इसलिए श्रम लागत, स्थापना विधि और सहायक सामग्री लागत अपेक्षाकृत अधिक है।
ताकत: 0.6-2.5MPA
व्यास: डीएन15-डीएन400
सामग्री: A105,16Mn, 20#
मानक: डीआईएन, एएसएमई, एएसएमई बी 16.5
ASME/BS B16.5 SCH40 SCH80 ASTM A105 कार्बन स्टील WN निकला हुआ किनारा तकनीकी डाटा शीट नीचे दिया गया है:
| डीएन | व्यास | कनेक्शन का आकार | निकला हुआ मोटा किनारा | |||||
| ए | बी | डी | क | ली | एम | वां | सी | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | एम12 | 14 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | एम12 | 16 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | एम12 | 16 |
| 32 | 42.4 | 38 | 140 | 100 | 18 |
4 |
एम16 | 18 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | एम16 | 18 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | एम16 | 20 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | एम16 | 20 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | एम16 | 20 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | एम16 | 22 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | एम16 | 22 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | एम20 | 24 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | एम20 | 24 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | एम20 | 26 |
कार्बन स्टील WN निकला हुआ किनारा ख़राब करना आसान नहीं है, इसमें अच्छी सीलिंग है और इसका व्यापक रूप से उपयोग किया जाता है।यह दबाव या तापमान, उच्च तापमान, उच्च दबाव और कम तापमान पाइपलाइनों के बड़े उतार-चढ़ाव वाली पाइपलाइनों के लिए या 2.5MPa से अधिक पाइपलाइनों और वाल्वों के कनेक्शन के लिए उपयुक्त है।
कार्बन स्टील WN निकला हुआ किनारा मुख्य रूप से पेट्रोलियम, रसायन उद्योग, जहाज निर्माण, फार्मेसी, धातु विज्ञान, मशीनरी, भोजन और अन्य उद्योगों में उपयोग किया जाता है।
