उत्पाद विवरण:
|
| सामग्री: | कार्बन स्टील | आकार: | 1/2''-72',1/2"-4 8" |
|---|---|---|---|
| मानक: | दीन, एएनएसआई, एएसएमई, जीबी | प्रयोग: | पाइप लाइन से जुड़ना |
| मोटाई: | 2mm-50mm | पैकिंग: | लकड़ी के मामले या फूस |
| हाई लाइट: | B16.5 कार्बन स्टील थ्रेडेड निकला हुआ किनारा,SCH40 कार्बन स्टील थ्रेडेड निकला हुआ किनारा,SCH80 कार्बन स्टील थ्रेडेड निकला हुआ किनारा |
||

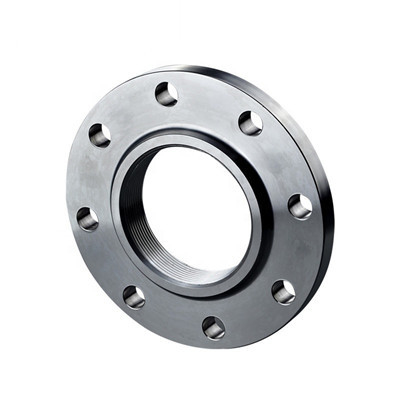

कार्बन स्टील थ्रेडेड निकला हुआ किनारा उच्च कठोरता है और उच्च दबाव और तापमान वाले अवसरों के लिए उपयुक्त है।निकला हुआ किनारा सीलिंग सतह के कई प्रकार हैं: विमान सीलिंग सतह, जो कम दबाव और गैर विषैले माध्यम वाले अवसरों के लिए उपयुक्त है;अवतल उत्तल सीलिंग सतह, थोड़ा अधिक दबाव वाले अवसरों के लिए उपयुक्त।
आकार: 1/2"--24"
मानक: एएनएसआई, डीआईएन, जीबी, एएसएमई
दबाव वर्ग: 150lbs से 3000lbs
सामग्री: एएसटीएम ए 182 एफ 304,316 एल
ASME/BS B16.5 SCH40 SCH80 ASTM A105 कार्बन स्टील थ्रेडेड निकला हुआ किनारा तकनीकी डेटा शीट नीचे दिया गया है:
| डीएन | व्यास | कनेक्शन का आकार | निकला हुआ मोटा किनारा | भीतरी व्यास | सैद्धांतिक वजन | ||||||
| ए | बी | डी | क | ली | एम | वां | सी | ए | बी | किलोग्राम | |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | एम12 | 14 | 22 | 19 | 0.68 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | एम12 | 16 | 27.5 | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | एम12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | एम16 | 18 | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | एम16 | 18 | 49.5 | 46 | 2.12 |
| 50 | 603 | 57 | 165 | 125 | 18 | 4 | एम16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 4 | एम16 | 20 | 77.5 | 78 | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | एम16 | 20 | 90.5 | 91 | 3.59 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | एम16 | 22 | 116 | 110 | 4.57 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | एम16 | 22 | 141.5 | 135 | 5.65 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | एम20 | 24 | 170.5 | 161 | 7.61 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | एम20 | 24 | 221.5 | 222 | 9.24 |
कार्बन स्टील थ्रेडेड फ्लैंगेस जोड़े में उपयोग किए जाते हैं।वे आमतौर पर कम दबाव वाली पाइपलाइनों में उपयोग किए जाते हैं।वेल्डेड फ्लैंगेस का उपयोग 4 किग्रा से ऊपर के दबाव के लिए किया जाता है।दो फ्लैंगेस के बीच एक सीलिंग गैस्केट जोड़ा जाएगा और फिर बोल्ट के साथ बांधा जाएगा।विभिन्न दबावों के साथ फ्लैंगेस की मोटाई अलग होती है, और उनके द्वारा उपयोग किए जाने वाले बोल्ट भी भिन्न होते हैं।
कार्बन स्टील थ्रेडेड निकला हुआ किनारा अच्छा व्यापक प्रदर्शन है, इसलिए यह बुनियादी इंजीनियरिंग जैसे रासायनिक उद्योग, निर्माण, जल निकासी, पेट्रोलियम, प्रकाश और प्रकाश उद्योग, प्रशीतन, नलसाजी, विद्युत शक्ति आदि के लिए उपयुक्त है।
