उत्पाद विवरण:
|
| सामग्री: | स्टेनलेस स्टील | संबंध: | वेल्डिंग |
|---|---|---|---|
| आकार: | 1/2 "-48" (DN15-DN1200) | मानक: | दीन, JIS, एएनएसआई, ASME, जीबी |
| प्रयोग: | पाइप लाइनों से जुड़ना | पैकिंग: | लकड़ी का मामला या फूस |
| हाई लाइट: | बी 16.5 स्टेनलेस स्टील जाली निकला हुआ किनारा,एएसटीएम स्टेनलेस स्टील जाली निकला हुआ किनारा,एएसटीएम बी 16.5 गर्दन बट वेल्डिंग निकला हुआ किनारा |
||

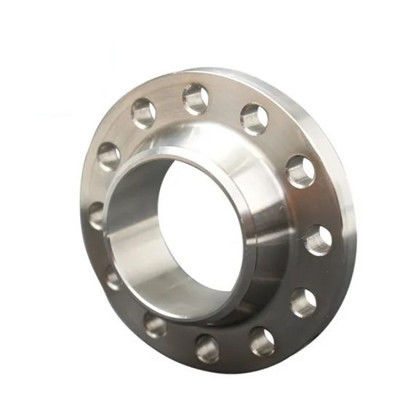

गर्दन बट वेल्डिंग निकला हुआ किनारा एक प्रकार की पाइप फिटिंग है, जो गर्दन और परिपत्र पाइप संक्रमण के साथ निकला हुआ किनारा और पाइप के साथ वेल्डेड बट को संदर्भित करता है।निकला हुआ किनारा ख़राब करना आसान नहीं है, अच्छी सीलिंग है और व्यापक रूप से उपयोग किया जाता है।इसमें इसी कठोरता और लोच की आवश्यकताएं और उचित बट वेल्डिंग थिनिंग संक्रमण है।वेल्डेड जंक्शन और संयुक्त सतह के बीच की दूरी बड़ी है, और संयुक्त सतह वेल्डिंग तापमान विरूपण से मुक्त है।
गर्दन बट वेल्डिंग निकला हुआ किनारा एक जटिल तुरही संरचना को गोद लेता है, जो उच्च तापमान, उच्च दबाव और कम तापमान के साथ दबाव या तापमान या पाइपलाइनों के बड़े उतार-चढ़ाव के साथ पाइपलाइनों के लिए उपयुक्त है।यह आमतौर पर 2.5MPa से अधिक PN के साथ पाइपलाइनों और वाल्वों के कनेक्शन के लिए उपयोग किया जाता है;इसका उपयोग महंगी, ज्वलनशील और विस्फोटक मीडिया को पहुंचाने वाली पाइपलाइनों के लिए भी किया जाता है।
व्यास: डीएन15 - डीएन300
सामग्री: एसएस 304, एसएस 316
दबाव: 2.5एमपीए - 10 एमपीए
मानक: एएसटीएम / एएनएसआई, आईएसओ, डीआईएन
ASTM B16.5 स्टेनलेस स्टील Flanges गर्दन बट वेल्डिंग निकला हुआ किनारा तकनीकी डाटा शीट नीचे के रूप में:
| डीएन | पाइप बाहरी व्यास A1 | कनेक्शन का आकार | निकला हुआ मोटा किनारा | निकला हुआ किनारा आईडी B1 | सैद्धांतिक वजन | ||||||
| ए | बी | डी | क | ली | एम | वां | सी | ए | बी | किलोग्राम | |
| 15 | २१.३ | १८ | 95 | 65 | 14 | 4 | एम12 | 14 | 22 | 19 | 0.68 |
| 20 | २६.९ | 25 | 105 | 75 | 14 | 4 | एम12 | 16 | २७.५ | 26 | 0.94 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | एम12 | 16 | 34.7 | 33 | 1.12 |
| 32 | 42.4 | 38 | 140 | 100 | १८ | 4 | एम16 | १८ | 43.5 | 39 | 1.86 |
| 40 | 48.3 | 45 | १५० | 110 | १८ | 4 | एम16 | १८ | 49.5 | 46 | 2.12 |
| 50 | 60.3 | 57 | 165 | 125 | १८ | 4 | एम16 | 20 | 61.5 | 59 | 2.77 |
| 65 | 76.1 | 76 | १८५ | 145 | १८ | 4 | एम16 | 20 | 77.5 | ७८ | 3.31 |
| 80 | 88.9 | 89 | 200 | 160 | १८ | 8 | एम16 | 20 | 90.5 | ९१ | 3.59 |
| 100 | ११४.३ | १०८ | २२० | 180 | १८ | 8 | एम16 | 22 | 116 | 110 | 4.57 |
| 125 | १३९.७ | 133 | २५० | २१० | १८ | 8 | एम16 | 22 | १४१.५ | १३५ | 5.65 |
| १५० | १६८.३ | १५९ | २८५ | 240 | 22 | 8 | एम20 | 24 | १७०.५ | १६१ | 7.61 |
| 200 | 219.1 | २१९ | 340 | २९५ | 22 | 8 | एम20 | 24 | 221.5 | २२२ | 9.24 |
| २५० | २७३ | २७३ | 395 | 350 | 22 | 12 | एम20 | 26 | २७६.५ | 247 | 11.9 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | एम20 | 28 | 327.5 | 328 | 14.6 |
गर्दन बट वेल्डिंग निकला हुआ किनारा एक अभिन्न निकला हुआ किनारा है।शंकु गर्दन की संक्रमण संरचना और बट वेल्डिंग कनेक्शन के कारण, निकला हुआ किनारा की ताकत और कठोरता को मजबूत किया जाता है, और फ्लैट वेल्डिंग निकला हुआ किनारा की तुलना में मजबूती बेहतर होती है।
गर्दन बट वेल्डिंग निकला हुआ किनारा व्यापक रूप से पेट्रोलियम, रसायन उद्योग, धातु विज्ञान, विद्युत शक्ति, जहाज निर्माण, प्राकृतिक गैस, पाइपलाइन और अन्य उद्योगों में उपयोग किया जाता है।
