उत्पाद विवरण:
|
| सामग्री: | SS304 SS316L | टेकनीक: | बट वेल्ड |
|---|---|---|---|
| मानक: | दीन, एएनएसआई, एएसटीएम, जिस, जीबी | आकार: | 1/2' ~ 6' |
| आवेदन: | कनेक्ट पाइप्स | पैकिंग: | गत्ते का डिब्बा / लकड़ी के बक्से |
| हाई लाइट: | A105 स्टेनलेस स्टील पाइप फिटिंग,ANSI B16.5 सॉकेट वेल्डिंग निकला हुआ किनारा,A105 स्टेनलेस सॉकेट वेल्डिंग निकला हुआ किनारा |
||

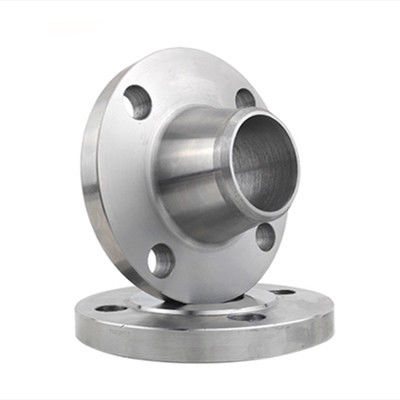

सॉकेट वेल्डिंग निकला हुआ किनारा गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा के समान मूल आकार है।निकला हुआ किनारा के भीतरी छेद में एक सॉकेट खोला जाता है, पाइप को सॉकेट में डाला जाता है और वेल्डेड किया जाता है, और वेल्ड रिंग को निकला हुआ किनारा के पीछे वेल्डेड किया जाता है।निकला हुआ किनारा और पाइप के बीच की खाई को पाटना आसान है।अगर इसे अंदर वेल्डेड किया जाता है, तो जंग से बचा जा सकता है।
सॉकेट वेल्ड निकला हुआ किनारा, फ्लैट वेल्डेड निकला हुआ किनारा की तुलना में थकान शक्ति 5% अधिक है, और स्थिर ताकत समान है।जब सॉकेट वेल्डिंग फ्लैंग्स का उपयोग किया जाता है, तो उनका आंतरिक व्यास पाइप के आंतरिक व्यास से मेल खाना चाहिए।सॉकेट फ्लैंग्स केवल 50 या उससे कम के नाममात्र व्यास वाले पाइपों पर लागू होते हैं।
व्यास: डीएन15 - डीएन80
सामग्री: ३०४, ३०४एल, ३१६, ३१६एल
दबाव: 1.0एमपीए - 10 एमपीए
मानक: एएसटीएम / एएनएसआई, आईएसओ, डीआईएन
एएनएसआई बी १६.५ ए १०५ स्टेनलेस स्टील फ्लैंगेस सॉकेट वेल्डिंग निकला हुआ किनारा तकनीकी डाटा शीट नीचे के रूप में:
| विनिर्देश | आयुध डिपो | d1 | d2 | टी | एच | ली | एस-Ød3 |
| डीएन15 | 95 | २४.५ | 38 | 3 | 11.5 | 65 | 4-Ø14 |
| डीएन20 | 105 | 30.5 | 48 | 3 | 14 | 75 | 4-Ø14 |
| डीएन25 | 115 | 37.5 | S3 | 3 | 16 | 85 | 4-Ø14 |
| डीएन32 | 140 | 47 | ६८ | 3 | 16.5 | 100 | 4-Ø18 |
| डीएन40 | १५० | 55 | 77 | 4 | 17.5 | 110 | 4-Ø18 |
| डीएन50 | 165 | 66 | ९१ | 4 | 19.5 | 125 | 4-Ø18 |
| डीएन65 | १८५ | 82 | १०८ | 4 | 21 | 145 | 4-Ø18 |
| डीएन80 | 200 | 95 | 123 | 5 | 22 | 160 | 8-Ø18 |
सॉकेट वेल्डिंग निकला हुआ किनारा में अच्छी कठोरता, छोटे वेल्डिंग विरूपण और अच्छा सीलिंग प्रदर्शन होता है।इसका उपयोग 1.0 ~ 10.0MPa के दबाव वाले अवसरों और उच्च सीलिंग आवश्यकताओं वाले अवसरों के लिए किया जा सकता है।डिजाइन के दौरान, सॉकेट वेल्डिंग निकला हुआ किनारा अभिन्न निकला हुआ किनारा के रूप में जांचा जा सकता है।
सॉकेट वेल्डिंग निकला हुआ किनारा मुख्य रूप से बॉयलर और दबाव पोत, पेट्रोलियम, रसायन उद्योग, जहाज निर्माण, फार्मेसी, धातु विज्ञान, मशीनरी, कोहनी मुद्रांकन, भोजन और अन्य उद्योगों में उपयोग किया जाता है।
