उत्पाद विवरण:
|
| सामग्री: | स्टेनलेस स्टील, SS304 SS316L | संबंध: | वेल्डिंग |
|---|---|---|---|
| मानक: | दीन, एएनएसआई, एएसटीएम, जिस, जीबी | आवेदन: | निर्माण, कनेक्ट पाइप्स |
| पैकिंग: | लकड़ी का केस | सतह: | काला/जस्ती/पोलिश |
| हाई लाइट: | DIN600 स्टेनलेस स्टील पाइप फिटिंग,DN15 उच्च दबाव निकला हुआ किनारा,DIN600 उच्च दबाव निकला हुआ किनारा; |
||

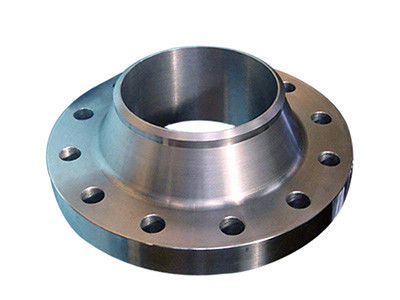

उच्च दबाव निकला हुआ किनारा 10MPa से अधिक दबाव वाले पाइप या उपकरण को जोड़ने के लिए उपयोग किया जाता है।वर्तमान में, इसमें मुख्य रूप से पारंपरिक उच्च दबाव निकला हुआ किनारा और उच्च दबाव स्वयं कसने वाला निकला हुआ किनारा शामिल है।
उच्च दबाव निकला हुआ किनारा एक ऐसा हिस्सा है जो सीलिंग प्रभाव को प्राप्त करने के लिए सीलिंग गैस्केट (अण्डाकार गैसकेट, अष्टकोणीय गैसकेट, लेंस गैसकेट, आदि) के प्लास्टिक विरूपण का उपयोग करता है, और पाइप को पाइप से जोड़ने के लिए पाइप के अंत से जुड़ा होता है।निकला हुआ किनारा पर छेद हैं, और दो फ्लैंगेस स्टड बोल्ट द्वारा कसकर जुड़े हुए हैं।
कार्बन स्टील पाइप फिटिंग एएसटीएम ए 234 कार्बन स्टील टी नीचे के रूप में तकनीकी डाटा शीट:
| डीएन | PM1.6MPa(16बार) | PN2.5MPa (25bar) | ||||||||
| बाहरी व्यास | बोल्ट होल सेंटर सर्कल का व्यास | बोल्ट छेद व्यास | बोल्ट धागा | मात्रा | बाहरी व्यास | बोल्ट होल सेंटर सर्कल का व्यास | बोल्ट छेद व्यास | बोल्ट धागा | मात्रा | |
| 10 | 90 | 60 | 14 | एम12 | 4 | 90 | 60 | 14 | एम12 | 4 |
| 15 | 95 | 65 | 14 | एम12 | 4 | 95 | 65 | 14 | एम12 | 4 |
| 20 | 105 | 75 | 14 | एम12 | 4 | 105 | 75 | 14 | एम12 | 4 |
| 25 | 115 | 85 | 14 | एम12 | 4 | 115 | 85 | 14 | एम12 | 4 |
| 32 | 140 | 100 | १८ | एम16 | 4 | 140 | 100 | १८ | एम16 | 4 |
| 40 | १५० | 110 | १८ | एम16 | 4 | १५० | 110 | १८ | एम16 | 4 |
| 50 | 165 | 125 | १८ | एम16 | 4 | 165 | 125 | १८ | एम16 | 4 |
| 65 | १८५ | 145 | १८ | एम16 | 4 | १८५ | 145 | १८ | एम16 | 8 |
| 80 | 200 | 160 | १८ | एम16 | 4 | 200 | 160 | १८ | एम16 | 8 |
| 100 | २२० | 180 | १८ | एम16 | 4 | २३५ | 190 | 22 | एम20 | 8 |
| 125 | २५० | २१० | १८ | एम16 | 8 | 270 | २२० | 26 | एम24 | 8 |
| १५० | २८५ | 240 | 22 | एम20 | 8 | 300 | २५० | 26 | एम24 | 8 |
| 200 | 340 | २९५ | 22 | एम20 | 8 | 360 | ३१० | 26 | एम24 | 12 |
| २५० | 405 | ३४४ | 26 | एम24 | 12 | 425 | 370 | 30 | एम27 | 12 |
| 300 | 460 | 410 | 26 | एम24 | 12 | 485 | 430 | 30 | एम27 | 16 |
1. सीलिंग सिद्धांत प्लास्टिक विरूपण से संबंधित है।
2. बोल्ट द्वारा जुड़ा हुआ।
3. बोल्ट को तन्यता बल, तापमान अंतर तनाव, झुकने के क्षण, टोक़ और कई अन्य बाहरी तनावों को सहन करना चाहिए।
4. वॉल्यूम बहुत बड़ा है, वजन भारी है, और स्थापना और स्थिति बहुत मुश्किल है।
5. सीलिंग प्रदर्शन अस्थिर है, विशेष रूप से कठोर परिस्थितियों (उच्च तापमान, उच्च दबाव और अत्यधिक जहरीले माध्यम) के तहत, रिसाव करना आसान है, जिसके परिणामस्वरूप गंभीर परिणाम होते हैं।
| मानक | एएनएसआई | एएनएसआई बी१६.५ एएसएमई बी१६.४७ श्रृंखला ए/बी |
| शोर | शोर | |
| एन | EN1092-एल: 2002 | |
| सामग्री | एएनएसआई | CS A105/SA 105NSS 304/304L, 316/316L मिश्र धातु इस्पात: WHPY45/52/65/80 |
| शोर | सीएस RST37.2; S235JR एसएस 304/304L.316/316L | |
| एन | सीएस RST37.2; S235JR; C22.8SS 304/304L, 316/316L; | |
| दबाव | एएनएसआई | कक्षा १५०, ३००, ६००, ९००, १५०० २५०० एलबीएस |
| शोर | PN6,PN10,PN16>PN25, PN40>पीएन 64, पीएन 100 | |
| एन | PN6,PN10,PN16>PN25, PN40>पीएन 64, पीएन 100 | |
| आकार | एएनएसआई | 1/2" - 60" |
| शोर | डीएन15-डीएन2000 | |
| एन | डीएन15-डीएन2000 |
