उत्पाद विवरण:
|
| उत्पाद का नाम: | उच्च दबाव कोहनी | सामग्री: | स्टेनलेस स्टील, कार्बन स्टील |
|---|---|---|---|
| आकार: | बराबरी का | संबंध: | वेल्डिंग |
| टेकनीक: | बट वेल | मानक: | दीन, एएनएसआई, ASTM, JIS, जीबी |
| आकार: | अनुकूलित आकार | आवेदन: | रासायनिक, निर्माण |
| पैकिंग: | लकड़ी के मामले, बैग | रंग: | चांदी |
| हाई लाइट: | एसएस स्टेनलेस स्टील सॉकेट वेल्ड फिटिंग,डीआईएन स्टेनलेस स्टील सॉकेट वेल्ड फिटिंग,एसएस उच्च दबाव कोहनी |
||

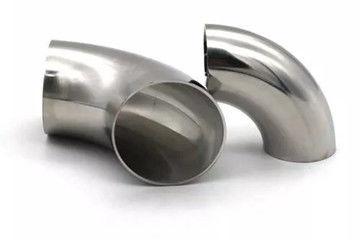

हाई प्रेशर एल्बो एक तरह की पाइप फिटिंग है जिसका इस्तेमाल हाई प्रेशर पाइपलाइन के मोड़ पर किया जाता है।उच्च दबाव पाइपलाइन प्रणाली में उपयोग की जाने वाली सभी पाइप फिटिंग में अनुपात लगभग 80% है।सामान्य उच्च दबाव कोहनी की दीवार की मोटाई सामान्य कोहनी की तुलना में अधिक मोटी होती है, और सामग्री की उच्च दबाव ताकत सामान्य कोहनी की तुलना में अधिक हो सकती है।उच्च दबाव पाइपलाइन स्थापना में उच्च दबाव कोहनी की आवश्यकताएं मध्यम और निम्न दबाव पाइपलाइन स्थापना में उच्च आवश्यकताओं और सख्त नियमों के साथ काफी भिन्न होती हैं।
एसएस सॉकेट वेल्ड फिटिंग उच्च दबाव कोहनी नीचे के रूप में तकनीकी डाटा शीट:
| पाइप का आकार नाम मात्र का | केंद्र से अंत | केंद्र से केंद्र | शुरू से अंत तक | |||||
| एचएफ | पी | क | ||||||
| डीएन | एनपीएस | एलआर | एलआर | एसआर | एलआर | एसआर | एलआर | एसआर |
| 15 | 1/2 | 16 | 38 | - | 76 | - | 48 | - |
| 20 | 3/4 | 19 | 38 | - | 76 | - | 51 | - |
| 25 | 1 | 22 | 38 | 25 | 76 | 51 | 56 | 41 |
| 32 | 1 1/4 | 25 | 48 | 32 | 95 | 64 | 70 | 52 |
| 40 | १ १/२ | 29 | 57 | 38 | 114 | 76 | 83 | 62 |
| 50 | 2 | 35 | 76 | 51 | १५२ | 102 | 106 | ८१ |
| 65 | 2 1/2 | 44 | ९६ | 64 | 190 | १२७ | १३२ | 100 |
| 80 | 3 | 51 | 114 | 76 | 229 | १५२ | १५९ | १२१ |
| 90 | 3 1/2 | 57 | 123 | 89 | २६७ | 178 | 1बी4 | 140 |
| 100 | 4 | 64 | १५२ | 102 | 305 | 203 | २१० | १५९ |
| 125 | 5 | 79 | 190 | १२७ | 381 | २५४ | 262 | 19? |
| १५० | 6 | ९६ | 229 | १५२ | 457 | 305 | 313 | २३७ |
| 200 | 8 | १२७ | 3सी6 | 203 | ६१० | ४०६ | 414 | 313 |
| २५० | 10 | १५९ | 381 | २५४ | 762 | 508 | 518 | 391 |
| 300 | 12 | 190 | 457 | ३०६ | 914 | ६१० | ६१९ | 497 |
विशिष्टता:
| डीएन | बाहर व्यास | आयामों को समाप्त करने के लिए केंद्र | |
| एक श्रृंखला | बी सीरीज | लंबी त्रिज्या | |
| 15 | २१.३ | १८ | 16 |
| 20 | २६.९ | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | ३एस | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1(73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | ११४.३ | १०८ | 63 |
| 125 | १३९.७ | 133 | 79 |
| १५० | १६८३ | १५९ | 95 |
| 200 | 219.1 | २१९ | १२६ |
| २५० | २७३ | २७३ | १५८ |
| 300 | 323.9 | 325 | १८९ |
| 350 | 355.6 | 377 | २२१ |
| 400 | 406.4 | 426 | २५३ |
मानक: दीन, एएनएसआई, एएसटीएम, जिस, जीबी
आकार: अनुकूलित आकार
आवेदन: रासायनिक, निर्माण
पैकिंग: लकड़ी के मामले, बैग
हाई प्रेशर एल्बो एक ऐसी प्रक्रिया है जिसमें विशेष एल्बो पुशर, मैंड्रेल और हीटिंग डिवाइस को बनाने की प्रक्रिया में चुना जाता है ताकि पुशर के पुश के तहत डाई पर रिक्त स्थान को आगे बढ़ाया जा सके, और आंदोलन में गर्म, विस्तारित और ज़िगज़ैग किया जा सके।उच्च दबाव कोहनी की विरूपण विशेषता कानून के अनुसार ट्यूब रिक्त के व्यास की पुष्टि करना है कि प्लास्टिक विरूपण से पहले और बाद में धातु सामग्री की मात्रा अपरिवर्तित रहती है।चयनित ट्यूब ब्लैंक का व्यास कोहनी के व्यास से छोटा होता है।रिक्त की विरूपण प्रक्रिया को आंतरिक चाप में संपीड़ित धातु के प्रवाह को बनाने के लिए मंडल द्वारा नियंत्रित किया जाता है और व्यास विस्तार के कारण पतले अन्य भागों की क्षतिपूर्ति करता है, और फिर समान दीवार मोटाई वाली कोहनी प्राप्त होती है।
ए।प्लास्टिक बबल बैग पैकेज बी. वॉव बैग पैकेज सी. पैलेट डी।अनुकूलित।
हमारे स्टील फ्लैट कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 30 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि की व्यवस्था और पूरा कर सकते हैं।
