उत्पाद विवरण:
|
| उत्पाद का नाम: | सॉकेट वेल्डिंग निकला हुआ किनारा | मानक: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील | संबंध: | वेल्डिंग |
| आकार: | अनुकूलित आकार | आवेदन: | उद्योग |
| हाई लाइट: | एसएस दीन सॉकेट वेल्डिंग निकला हुआ किनारा,M16 थ्रेड सॉकेट वेल्डिंग निकला हुआ किनारा,आरएफ सॉकेट वेल्डिंग निकला हुआ किनारा |
||

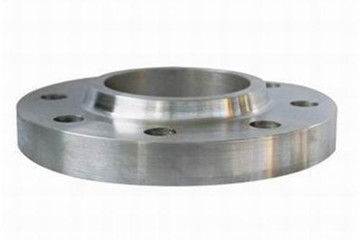

सॉकेट वेल्डिंग निकला हुआ किनारा एक छोर पर स्टील पाइप के साथ वेल्डेड वेल्डेड है और दूसरे छोर पर बोल्ट किया गया है।सॉकेट वेल्डिंग निकला हुआ किनारा का उत्पादन अपेक्षाकृत सरल है, जो मुख्य रूप से संक्षारक माध्यम के साथ पाइपलाइन प्रणाली पर लागू होता है;निकला हुआ किनारा की लागत को कम करने और प्रदर्शन में सुधार करने के लिए निकला हुआ किनारा विभिन्न सामग्रियों से बनाया जा सकता है।
सॉकेट वेल्डिंग निकला हुआ किनारा की सीलिंग सतह में उठाया चेहरा (आरएफ), अवतल उत्तल सतह (एमएफएम), टेनन और नाली की सतह (टीजी) और रिंग संयुक्त सतह (आरजे) शामिल हैं।कनेक्शन मोड में मुख्य रूप से निकला हुआ अखरोट, बोल्ट कनेक्शन आदि शामिल हैं। उत्पादन प्रक्रिया में पेशेवर अभिन्न फोर्जिंग, फोर्जिंग विनिर्माण आदि शामिल हैं।
मुख्य प्रसंस्करण विधियां उच्च-परिशुद्धता सीएनसी खराद मोड़, साधारण खराद परिष्करण मोड़, आर्गन चाप वेल्डिंग और अन्य प्रसंस्करण हैं।एप्लिकेशन स्कोप में बॉयलर प्रेशर वेसल, पेट्रोलियम, केमिकल इंडस्ट्री, शिपबिल्डिंग, फ़ार्मास्युटिकल, मेटालिज़्म, मशीनरी, स्टैम्पिंग एल्बो फ़ूड और अन्य उद्योग शामिल हैं।
मानक: GB / ANSI / JIS / DIN
सामग्री: स्टेनलेस स्टील
आकार: अनुकूलित आकार
सॉकेट वेल्डिंग निकला हुआ किनारा कनेक्शन क्रमशः एक निकला हुआ प्लेट पर दो पाइप, पाइप फिटिंग या उपकरण को ठीक करना है, फिर दो निकला हुआ प्लेटों के बीच निकला हुआ गैस्केट जोड़ें, और उन्हें कसकर संयुक्त बनाने के लिए बोल्ट के साथ दो निकला हुआ किनारा प्लेटें कस लें।
इस तरह के कनेक्शन का उपयोग मुख्य रूप से कच्चा लोहा पाइप, रबर लाइन पाइप, गैर-लौह धातु पाइप और निकला हुआ किनारा वाल्व के कनेक्शन के लिए किया जाता है।प्रक्रिया उपकरण और निकला हुआ किनारा के बीच संबंध भी निकला हुआ किनारा कनेक्शन को गोद ले।
इसकी मुख्य विशेषताएं आसान डिससैस, उच्च शक्ति और अच्छा सीलिंग प्रदर्शन हैं।निकला हुआ किनारा स्थापित करते समय, दो flanges को समानांतर रखा जाना चाहिए, और निकला हुआ किनारा की सीलिंग सतह को क्षतिग्रस्त और साफ नहीं किया जाना चाहिए।निकला हुआ किनारा गैसकेट डिजाइन नियमों के अनुसार चुना जाएगा।
स्टेनलेस स्टील निकला हुआ किनारा फिटिंग सॉकेट वेल्डिंग निकला हुआ किनारा नीचे के रूप में तकनीकी डाटा शीट:
| सॉकेट वेल्डिंग निकला हुआ किनारा | |||||||||||||||||
| डीएन | स्टील पाइप का बाहरी व्यास | कनेक्शन का आकार | निकला हुआ मोटा किनारा | निकला हुआ किनारा के व्यास बी 1 |
सॉकेट | निकला हुआ किनारा गर्दन | ऊंचाई | सैद्धांतिक वजन | |||||||||
| निकला हुआ बाहरी व्यास | बोल्ट होल सेंटर सर्कल का व्यास | बोल्ट छेद व्यास | बोल्ट के छेद की संख्या | धागा | बी 2 | यू | एन | आर | |||||||||
| ए | बी | ए | बी | ए | बी | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 1 1 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।अनुकूलित।
हमारे इस्पात फ्लैट कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 30 दिनों का है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
