उत्पाद विवरण:
|
| उत्पाद का नाम:: | वैल्डिंग नेक फ्लांज | मानक:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| थ्रेड:: | M10-M27 | निकला हुआ किनारा व्यास diameter: | 75 मिमी-2190mm |
| आवेदन: | औद्योगिक, पेट्रोलियम | दबाव: | Class150 / 300/600/9001500/2500 |
| हाई लाइट: | फ्लैट चेहरा वेल्ड गर्दन निकला हुआ किनारा,वेल्ड गर्दन पाइप flanges |
||

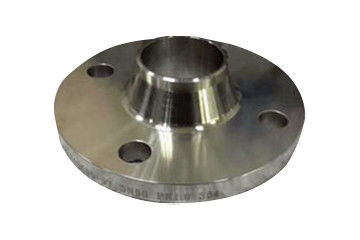

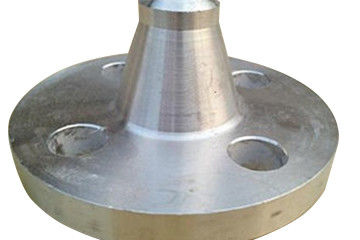

गर्दन के साथ बट वेल्डिंग निकला हुआ किनारा एक प्रकार का पाइप फिटिंग है, जो गर्दन के साथ निकला हुआ किनारा है और पाइप के साथ गोल पाइप और बट वेल्डिंग कनेक्शन का संक्रमण है।
बट वेल्डिंग निकला हुआ किनारा विकृत करने के लिए आसान नहीं है, अच्छी तरह से सील, व्यापक रूप से इसी कठोर और लोचदार आवश्यकताओं और उचित बट वेल्डिंग पतले संक्रमण के साथ प्रयोग किया जाता है।वेल्डिंग जंक्शन और संयुक्त सतह के बीच की दूरी बड़ी है, और संयुक्त सतह वेल्डिंग तापमान विरूपण से मुक्त है।
गर्दन बट वेल्डिंग निकला हुआ किनारा अभिन्न निकला हुआ किनारा के अंतर्गत आता है। टेपर गर्दन के संक्रमण संरचना और बट वेल्डिंग कनेक्शन के कारण, निकला हुआ किनारा की शक्ति और कठोरता को मजबूत किया जाता है, और सीलिंग प्रदर्शन फ्लैट वेल्डिंग निकला हुआ किनारा की तुलना में बेहतर होता है।नुकसान यह है कि इसे फोर्जिंग द्वारा निर्मित करने की आवश्यकता होती है, बहुत सारी सामग्रियों का उपभोग करता है और बहुत सारे निर्माण का खर्च होता है।
1. यह उच्च दबाव, उच्च तापमान या उच्च सील आवश्यकताओं के लिए उपयुक्त है।
2. बट वेल्डिंग निकला हुआ किनारा आमतौर पर फोर्जिंग या फोर्जिंग प्रक्रिया से बना होता है।
3. जब स्टील प्लेट या सेक्शन स्टील का उपयोग विनिर्माण के लिए किया जाता है, तो निम्न आवश्यकताओं को पूरा किया जाना चाहिए:
(1) बट वेल्डिंग निकला हुआ किनारा फाड़ना दोष के बिना अल्ट्रासोनिक दोष का पता लगाने के अधीन होगा;
(2) यह स्टील की रोलिंग दिशा के साथ स्ट्रिप्स में कट जाएगा, एक अंगूठी में मुड़े हुए बट्ट और बट, और स्टील की सतह रिंग की बेलनाकार सतह बनाएगी।स्टील प्लेट सीधे गर्दन बट वेल्डिंग निकला हुआ किनारा में machined नहीं किया जाएगा;
(3) रिंग का बट वेल्ड पूर्ण पैठ वेल्ड होगा;
(4) रिंग का बट वेल्ड वेल्ड हीट ट्रीटमेंट पोस्ट करने के अधीन होगा, और 100% किरण या अल्ट्रासोनिक दोष का पता लगाने के अधीन होगा, और किरण का पता लगाने के मानकों को पूरा करेगा, और अल्ट्रासोनिक डिटेक्शन राष्ट्रीय आवश्यकताओं को पूरा करेगा।
1, बट वेल्डिंग निकला हुआ किनारा ख़राब करना आसान नहीं है, अच्छी तरह से सील और व्यापक रूप से उपयोग किया जाता है।
2, यह इसी कठोर और लोचदार आवश्यकताओं और उचित बट वेल्डिंग पतले संक्रमण है।
3, वेल्डिंग जंक्शन और संयुक्त सतह के बीच की दूरी बड़ी है, और संयुक्त सतह वेल्डिंग तापमान विरूपण से मुक्त है।
4, यह अपेक्षाकृत जटिल सींग के आकार की संरचना को अपनाता है, जो बड़े दबाव या तापमान में उतार-चढ़ाव या उच्च तापमान, उच्च दबाव और कम तापमान वाली पाइपलाइनों के लिए उपयुक्त है।
5, यह आमतौर पर 2.5MPa पाइपलाइन और वाल्व कनेक्शन से अधिक पीएन के साथ पाइपलाइनों के लिए उपयोग किया जाता है;महंगी, ज्वलनशील और विस्फोटक मीडिया पाइपलाइन का परिवहन भी करता था।
गर्मी उपचार कार्बन स्टील फ्लैट चेहरा वेल्ड गर्दन निकला हुआ किनारा डेटा शीट
| गर्दन बट वेल्डेड स्टील निकला हुआ किनारा | ||||||||||||
| साधारण साइज़ | कनेक्शन आयाम | निकला हुआ मोटा किनारा | निकला हुआ किनारा गर्दन | निकला हुआ किनारा ऊंचाई | ||||||||
| निकला हुआ व्यास | केंद्र छेद व्यास | बोल्ट छेद व्यास | बोल्ट के छेद की संख्या | पेंच | एन | एस | एच | आर | ||||
| डीएन | ए | बी | ||||||||||
| 10 | 90 | 60 | 14 | 4 | M12 | 16 | 28 | 28 | 1.8 | 6 | 4 | 35 |
| 15 | 95 | 65 | 14 | 4 | M12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | ] 05 | 75 | 14 | 4 | M12 | 18 | 40 | 40 | 2.3 | 6 | 4 | 40 |
| 25 | 115 | 85 | 14 | 4 | M12 | 18 | 46 | 46 | 2.6 | 6 | 4 | 40 |
| 32 | 140 | 100 | 18 | 4 | M16 | 18 | 56 | 56 | 2.6 | 6 | 6 | 42 |
| 40 | 150 | 110 | 18 | 4 | M16 | 18 | 64 | 64 | 2.6 | 7 | 6 | 45 |
| 50 | 165 | 125 | 18 | 4 | M16 | 18 | 74 | 74 | 2.9 | 8 | 5 | 45 |
| 65 | 185 | 145 | 18 | 8 | M16 | 18 | 92 | 92 | 2.9 | 10 | 6 | 45 |
1. विभिन्न वेल्ड रूपों: फ्लैट वेल्ड रेडियोग्राफ नहीं किया जा सकता है, जबकि बट वेल्ड कर सकते हैं।
2. गर्दन फ्लैट वेल्डिंग निकला हुआ किनारा और निकला हुआ किनारा के साथ पाइप के बीच वेल्डिंग सीम का रूप फिलेट वेल्ड है, जबकि गर्दन फ्लैट वेल्डिंग के साथ निकला हुआ किनारा के बीच वेल्डिंग सीम का रूप और पाइप परिधि वेल्ड है।
3. फ्लैट वेल्डिंग का रूप दो पट्टिका वेल्ड है, और बट वेल्डिंग का रूप एक बट परिधि वेल्ड है।
4. विभिन्न सामग्रियों: गर्दन के साथ वेल्डिंग निकला हुआ किनारा की सामग्री आवश्यकताओं को पूरा करने वाली मोटाई के साथ साधारण स्टील प्लेट से निर्मित होती है, जबकि गर्दन के साथ वेल्डिंग निकला हुआ किनारा की सामग्री ज्यादातर जाली इस्पात भागों से बनाई जाती है।
1. नाममात्र दबाव अलग है: गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा का नाममात्र दबाव 0.6-4.0mpa है, जबकि गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा का नाममात्र दबाव 1-25mpa है।
2. जाहिर है, गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा के लागू दबाव स्तर कम है।
3. विभिन्न कनेक्शन विधियाँ: गर्दन फ्लैट वेल्डिंग निकला हुआ किनारा और संरचना में गर्दन बट वेल्डिंग निकला हुआ किनारा के बीच सबसे बड़ा अंतर नोजल और निकला हुआ किनारा के बीच संबंध विधि में निहित है।
4. आमतौर पर, गर्दन फ्लैट वेल्डिंग निकला हुआ किनारा नोजल और निकला हुआ किनारा के बीच पट्टिका संबंध है, जबकि गर्दन बट वेल्डिंग निकला हुआ किनारा निकला हुआ किनारा और नोजल के बीच बट संयुक्त है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे हीट ट्रीटमेंट कार्बन स्टील के फ्लैट फेस वेल्ड नेक निकला हुआ किनारा कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
