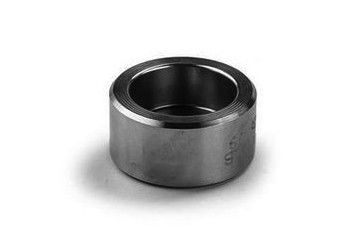

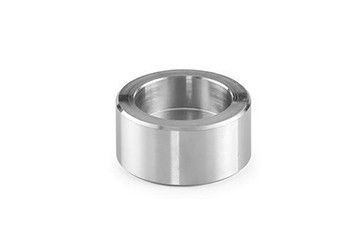

उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील सॉकेट वेल्डेड पाइप कैप | मानक:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| व्यास:: | DN15-DN1200 | सामग्री:: | 304 304 एल 316 316 एल |
| संबंध: | वेल्डिंग | आकार: | अनुकूलित आकार |
| हाई लाइट: | 304L एसएस पाइप कैप,304L स्टेनलेस स्टील वेल्ड कैप |
||
कैप हेड एक पाइप फिटिंग है जिसे पाइप एंड पर वेल्डेड किया जाता है या पाइप के बाहरी धागे पर पाइप को कैप करने के लिए लगाया जाता है।इसका उपयोग पाइपलाइन को बंद करने के लिए किया जाता है और इसमें पाइप प्लग के समान कार्य होता है।
1. कच्चे माल प्रासंगिक मानकों या तकनीकी विशिष्टताओं की आवश्यकताओं को पूरा करेंगे।
2. कच्चे माल की सतह तेल के दाग, अत्यधिक जंग जंग, स्पष्ट दंत दोष, कम पिघलने बिंदु धातु प्रदूषण, आदि से मुक्त होगी।
3. कच्चे माल की गुणवत्ता प्रमाण पत्र, गर्मी संख्या, बैच संख्या, विनिर्देश, निर्माता और कार्यकारी मानक की जांच करें।
4. एनडीटी की आवश्यकताओं को पूरा करने के लिए कच्चे माल को यांत्रिक रूप से वायर ब्रश से निकाला जाता है।
5. कच्चे माल (स्टील प्लेट की लंबाई, चौड़ाई, मोटाई और समतलता) के लिए आयाम निरीक्षण करना।
6. संयंत्र में प्रवेश करने के बाद, स्टील प्लेट अल्ट्रासोनिक पुनः निरीक्षण के अधीन होगी।
7. भौतिक और रासायनिक परीक्षण: रासायनिक तत्व विश्लेषण, यांत्रिक संपत्ति और कठोरता परीक्षण को स्टील प्लेट के लिए बैच संख्या और भट्ठी के विनिर्देश के अनुसार संयंत्र में प्रवेश के लिए किया जाएगा।
8. परीक्षण के परिणाम कच्चे माल के मानक की आवश्यकताओं को पूरा करेंगे।
9. पुन: निरीक्षण के बाद कारखाना नियमों के अनुसार रजिस्टर में नंबर और रजिस्टर।
1. सामग्री का चयन और कंबलिंग, पाइप कैप के लिए उपयुक्त स्टील प्लेट का चयन करें, और भट्ठी, बैच नंबर, पाइप फिटिंग विनिर्देश, परियोजना का नाम और कच्चे माल की संख्या को स्पष्ट रूप से चिह्नित करें।
2. पाइप कैप को दबाया और गठित किया जाता है।
3. हीट ट्रीटमेंट: हीट ट्रीटमेंट प्रक्रिया के अनुसार पाइप कैप को हीट ट्रीटमेंट के लिए भट्टी में डालें।
4. भूतल उपचार: गर्मी उपचार के बाद, पाइप कैप को रेत नष्ट मशीन या पॉलिशिंग मशीन के साथ हटा दिया जाएगा।
5. यांत्रिक संपत्ति परीक्षण: प्रासंगिक मानकों के अनुसार, पाइप कैप पर यांत्रिक संपत्ति परीक्षण करना सुनिश्चित करने के लिए कि पाइप कैप की यांत्रिक संपत्ति मानक तक पहुंचती है।
6. अंत मशीनिंग: डिजाइन पुष्टि ड्राइंग के अनुसार यांत्रिक अंत चेहरे की मशीनिंग नाली।
7. सूरत का निरीक्षण: पाइप कैप दरारें, अतिवृद्धि, अतिवृद्धि और अन्य घटनाओं से मुक्त होगी, और पाइप टोपी के पाइप शरीर पर किसी भी दोष की मरम्मत वेल्डिंग द्वारा नहीं की जाएगी।
8. गर्म दबाया पाइप टोपी का गैर विनाशकारी परीक्षण: पाइप टोपी के गर्मी उपचार के बाद, मानक आवश्यकताओं के अनुसार पाइप टोपी पर चुंबकीय कण या पैठ गैर-विनाशकारी परीक्षण करें।
9. नमकीन बनाना और निष्क्रियता उपचार: स्टेनलेस स्टील पाइप फिटिंग अचार और निष्क्रियता उपचार होगा।
सॉकेट वेल्डिंग पाइप 304L स्टेनलेस स्टील वेल्ड कैप्स डेटा शीट
| औसत व्यास | सॉकेट की गहराई | सॉकेट का आयाम | दीवार की मोटाई | अंत दीवार की मोटाई | |||||
| Cmin | Kmin | ||||||||
| डीएन | एनपीएस | Jmin | d1 | 3000 एलबी | 6000 एलबी | 9000 एलबी | 3000 एलबी | 6000 एलबी | 3000 एलबी |
| SCH80 | Sch160 | XXS | SCH80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14.0 |
| 32 | 1.1 / 4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14.0 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19.0 |
| 65 | 2.1 / 2 | 16 | 76,9 (73,8) | 7.7 | 12.5 | 16.0 | 19.0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19.0 | 22.0 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 22.0 | 28.5 | - |
1. स्टेनलेस स्टील सॉकेट वेल्डिंग पाइप कैप एक नए प्रकार की पाइप कैप है जो सॉकेट कनेक्शन और वेल्डिंग कनेक्शन के फायदे और लाभ को अवशोषित करने और उन्हें व्यवस्थित रूप से संयोजित करने के आधार पर विकसित की गई है।
2. स्टेनलेस स्टील सॉकेट वेल्डिंग पाइप कैप का कनेक्शन मोड मान्यता प्राप्त "संयुक्त कनेक्शन" से संबंधित है, जिसमें कनेक्शन की ताकत, सील प्रदर्शन, आदि में अन्य कनेक्शन मोड पर स्पष्ट लाभ हैं।
3. स्टेनलेस स्टील सॉकेट वेल्डिंग पाइप कैप की वेल्डिंग प्रक्रिया में कोई वेल्डिंग तार की आवश्यकता नहीं होती है, लेकिन पाइप सॉकेट के अंतिम छोर को बदल दिया जाता है, जो न केवल पाइप सामग्री को एकीकृत कर सकता है, बल्कि वेल्डिंग सहायक सामग्रियों को भी बचा सकता है और वेल्डिंग गति में सुधार कर सकता है। ।
4. स्टेनलेस स्टील सॉकेट वेल्डिंग पाइप कैप में आवेदनों की एक विस्तृत श्रृंखला है, और बाहरी सार्वजनिक स्थानों और इनडोर ओपन और छुपा बिछाने के लिए उपयुक्त है, विशेष रूप से दीवार एम्बेडिंग, पाइप वेल, आदि के अवसरों के लिए।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे सॉकेट वेल्डिंग पाइप 304L स्टेनलेस स्टील वेल्ड कैप्स कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिनों का है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
