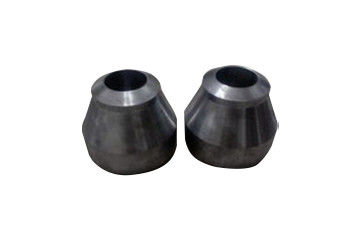

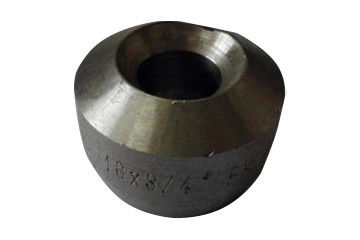

उत्पाद विवरण:
|
| उत्पाद का नाम:: | कार्बन स्टील सॉकेट वेल्डिंग ओलेट | मानक:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| संपर्क मोड:: | सॉकिट वेल्डिंग | कार्यकारी मानक ：: | MSS SP-97 / GB / T19326 |
| आवेदन: | गैस, स्टीम, कनेक्ट पाइप्स | रंग: | जस्ती |
| हाई लाइट: | वेल्डोलेट फिटिंग,वेल्ड ओ लेट्स पाइप फिटिंग |
||
ओलेट का मुख्य शरीर पाइप, जैसे कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, आदि के साथ उच्च गुणवत्ता वाले फोर्जिंग से बना है। ओलेट सीट और मुख्य पाइप को वेल्डेड किया जाता है, और ओलेट या अन्य पाइप (जैसे शॉर्ट पाइप, प्लग, आदि), साधन और वाल्व के साथ तीन प्रकार के कनेक्शन होते हैं: बट वेल्डिंग कनेक्शन, सॉकेट वेल्डिंग कनेक्शन और थ्रेडेड कनेक्शन।MSS sp-97, GB / t19326 और अन्य मानकों का उपयोग आमतौर पर ओलेट निर्माण के लिए किया जाता है। स्टेनलेस स्टील ओलेट, बाहरी दीवार टी-आकार का है, टी-आकार का निचला मुख्य पाइप का कनेक्शन छोर है, और टी-आकार का शीर्ष ओलेट का कनेक्शन अंत है। ओलेट समर्थन में एक खोल और एक अस्तर शामिल है, खोल में अस्तर आस्तीन है, अस्तर चैनल बेलनाकार है, शेल के मुख्य पाइप का कनेक्टिंग छोर एक हार्डफेसिंग परत के साथ प्रदान किया गया है।
ओलेट समर्थन मुख्य पाइप की साइड दीवार से गुजरता है और मुख्य पाइप की साइड दीवार पर वेल्डेड होता है।तकनीकी विश्लेषण और ओले की तकनीकी योजना का निर्धारण ओलेट की ज्यामितीय आकृति और तकनीकी विशेषताओं पर आधारित है। डाई संरचना का डिज़ाइन, विशेष रूप से डाई वर्किंग पार्ट्स का डिज़ाइन, सॉकेट पाइप के आकार पर निर्भर करता है।सॉकेट वेल्डिंग ओलेट की आंतरिक दीवार को पुष्टिकरण करना आसान है, इसलिए सॉकेट पाइप के अच्छे अनुप्रयोग विशेषताओं और मूल्य को सुनिश्चित करने के लिए और सटीक तरीकों और विधियों के अनुसार आवेदन करने और बढ़ावा देने के लिए, अच्छा निरीक्षण और उपचार करना आवश्यक है।पुटी के साथ ओलेट आमतौर पर पाइप की दीवार और स्थानीय गड्ढों और पॉकमार्क को पतला करता है।जब सॉकेट वेल्डिंग ओलेट को पुष्ट होता है, तो इसे कुछ तरीकों और तरीकों के अनुसार निपटाया और बनाए रखा जाना चाहिए ताकि यह सुनिश्चित हो सके कि इसे कुछ सिद्धांतों के अनुसार लागू किया जा सकता है।
कार्बन स्टील ओलेट का शरीर उच्च गुणवत्ता वाले फोर्जिंग से बना है, और सामग्री पाइपलाइन के समान है। हाल के वर्षों में, ओलेट कनेक्शन के लिए उपयोग किए जाने वाले पाइप फिटिंग को मजबूत करने के लिए विदेशों में इसका व्यापक रूप से उपयोग किया गया है। कार्बन स्टील ओलेट के कई उत्कृष्ट फायदे हैं, जैसे सुरक्षा और विश्वसनीयता, लागत में कमी, सरल निर्माण, मध्यम प्रवाह चैनल में सुधार, श्रृंखला मानकीकरण और सुविधाजनक डिजाइन और चयन। विशेष रूप से उच्च दबाव, उच्च तापमान, बड़े व्यास और मोटी दीवार पाइप में, व्यापक रूप से इसका उपयोग किया जाता है, पारंपरिक ओले कनेक्शन विधि की जगह।सॉकेट वेल्डिंग ओलेट को आमतौर पर अभिन्न फोर्जिंग द्वारा संसाधित किया जाता है।ओलेट संरचना को मुख्य पाइप कनेक्शन अंत, सुदृढीकरण भाग और ओलेट कनेक्शन अंत में विभाजित किया गया है।वेल्ड का खांचा एक तरफा वी-नाली है, और वेल्ड करने योग्य संयुक्त का रूप बट वेल्ड (नाली वेल्ड) और पट्टिका वेल्ड का संयोजन है।वेल्डर सॉकेट शाखा वेल्डिंग करने से पहले प्रासंगिक नियमों के अनुसार प्रासंगिक वेल्डिंग योग्यता प्राप्त करेगा।
सामग्री: कार्बन स्टील
आकार सीमा: DN 6-100
दबाव रेंज: 3000, 6000 पौंड
सतह के उपचार: तेल विरोधी;विरोधी पेंटिंग
| नाममात्र व्यास की शाखा | सुइट एच के नाममात्र व्यास | एल | इ | ||||
| डीएन | एनपीएस | मिमी | में | 3000LB | 6000LB | 3000LB | 6000LB |
| 6 | 1/8 | 20 | 3/4 | 19.1 | - | 15.9 | - |
| 8 | 1/4 | 20 | 3/4 | 19.1 | - | 15.9 | - |
| 10 | 3/8 | 25 | 1 | 20.6 | - | 19.1 | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 25.4 | 31.8 | 23.8 | 19.1 |
| 20 | 3/4 | 40 | 1.1 / 2 | 27.0 | 36.5 | 30.2 | 25.4 |
| 25 | 1 | 50 | 2 | 33.3 | 39.7 | 36.5 | 333 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 33.3 | 41.3 | 44.5 | 38.1 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 34.9 | 42.9 | 50.8 | 492 |
| 50 | 2 | 80 | 3 | 38.1 | 52.4 | 65.1 | 69.9 |
| 60 | 2.1 / 2 | 100 | 4 | 39.7 | - | 76.2 | - |
| 80 | 3 | 125 | 5 | 44.5 | - | 93.7 | - |
| 100 | 4 | 150 | 6 | 47.6 | - | 120.7 | - |
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
