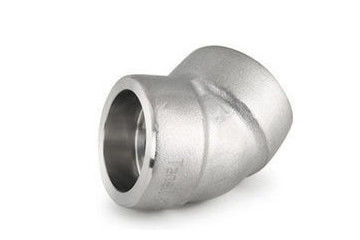

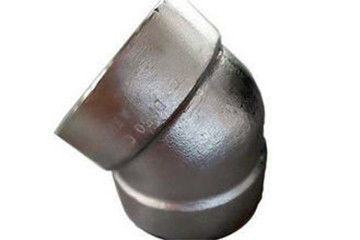

उत्पाद विवरण:
|
| उत्पाद का नाम:: | कार्बन स्टील सॉकेट वेल्डिंग कोहनी | आकार:: | पूर्ण आकार |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | सामग्री:: | कार्बन स्टील |
| प्रौद्योगिकी:: | गर्म धक्का और मुद्रांकन | सतह का उपचार:: | एंटीकोर्सिव पेंट |
| हाई लाइट: | सीएस सॉकेट वेल्ड कोहनी,45 डिग्री सॉकेट वेल्ड कोहनी |
||
एक पाइपिंग सिस्टम में, एक कोहनी एक फिटिंग है जो पाइप चलाने की दिशा को बदल देती है।कोण के अनुसार, आमतौर पर उपयोग किए जाने वाले तीन प्रकार होते हैं: 45 °, 90 °, 180 °।इसके अलावा, इंजीनियरिंग रोड की जरूरतों के अनुसार, 60 ° जैसे अन्य असामान्य कोण कोहनी हैं।सामग्री के अनुसार, कच्चा लोहा, स्टेनलेस स्टील, मिश्र धातु इस्पात, निंदनीय कच्चा लोहा, कार्बन स्टील, अलौह धातु और प्लास्टिक हैं।उत्पादन प्रक्रिया के अनुसार, वहाँ वेल्डिंग कोहनी, मुद्रांकन कोहनी, धक्का कोहनी, कास्टिंग कोहनी, आदि हैं। 45 डिग्री कोहनी के दो नलिकाओं की विस्तार रेखाएं एक तीव्र कोण में मिलती हैं, जबकि 90 डिग्री कोहनी जानती है कि दो नलिकाओं की विस्तार रेखाएं लंबवत हैं।45 डिग्री कोहनी के दोनों किनारों पर पाइपों को जोड़ने के बाद एक कुंद कोण बनता है, जबकि 90 डिग्री कोहनी के दोनों किनारों पर पाइपों को जोड़ने के बाद एक समकोण बनता है। उपयोग के लिए 90 डिग्री कोहनी में दो 45 डिग्री कोहनी को वेल्ड करने की अनुमति नहीं है। कोहनी पाइप पर तनाव का एकाग्रता क्षेत्र है, और विस्तार और शीतलन विरूपण के अधिकांश तनाव कोहनी पर जारी किए जाते हैं।वेल्ड ही एक कमजोर कड़ी है, थकान विकृति नुकसान का कारण होगी।
सामग्री: कार्बन स्टील
आकार सीमा: DN15-700
दबाव सीमा: 3000lb, 6000lb, 9000lb या sch80, sch160 और XXS
सतह के उपचार: तेल विरोधी;विरोधी पेंटिंग
डीएन |
बाहर व्यास | आयामों को समाप्त करने के लिए केंद्र | |
| एक श्रृंखला | B श्रृंखला | लंबी त्रिज्या | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
| 650 | 660 | - | 405 |
| 700 | 711 | 720 | 438 |
1, सामग्री चयन और कंबलिंग, उपयुक्त स्टील प्लेट का चयन करें, कट करें, और भट्ठी, बैच नंबर, पाइप फिटिंग विनिर्देश, परियोजना का नाम और कच्चे माल की संख्या को स्पष्ट रूप से चिह्नित करें।
2, कोहनी को दबाने और बनाने के लिए वेल्डेड किया जाता है, और दबाव प्रक्रिया के दौरान परिधि के दबाव को संतुलित रखा जाता है।
3, गर्मी उपचार: गर्मी उपचार प्रक्रिया के अनुसार।भूतल उपचार: गर्मी उपचार के बाद, धातु फिटिंग के लिए उन्हें बनाने के लिए सैंडिंग मशीन द्वारा पाइप फिटिंग की सतह ऑक्साइड त्वचा को हटा दिया जाएगा।
4, कोहनी के Nondestructive परीक्षण: सतह दोष का पता लगाने के लिए आमतौर पर चुंबकीय कण, अल्ट्रासोनिक, पैठ और रेडियोग्राफिक परीक्षण विधियों का उपयोग किया जाता है।
5, अंत मशीनिंग: डिजाइन पुष्टि ड्राइंग के अनुसार यांत्रिक अंत चेहरे की मशीनिंग नाली।
6, सूरत निरीक्षण: कोहनी दरारें और अन्य घटनाओं से मुक्त होगी, और सतह कठोर धब्बों से मुक्त होगी।
7, कोहनी की आंतरिक और बाहरी सतह शक्ति और उपस्थिति दोषों के नुकसान के बिना चिकनी होगी।कोहनी शरीर पर किसी भी दोष के लिए कोई वेल्डिंग मरम्मत की अनुमति नहीं है।
8, आयाम निरीक्षण: कैलिबर माप;केंद्र ऊंचाई माप;दीवार मोटाई माप;गोलाई माप;कठोरता माप;नाली माप;क्षैतिज विचलन माप;तिरछा विचलन माप।
9, अचार, पासिंग और मार्किंग।
कार्बन स्टील सॉकेट वेल्डिंग कोहनी में मुख्य रूप से गर्म धक्का बनाने की प्रक्रिया और मुद्रांकन बनाने की प्रक्रिया शामिल है।यह मुख्य रूप से पेट्रोकेमिकल पावर, एयरोस्पेस, सैन्य उद्योग, अग्नि सुरक्षा, धातु विज्ञान, जहाज निर्माण, गैस, परमाणु ऊर्जा, पर्यावरण संरक्षण और अन्य विभागों और उच्च दबाव और सटीक आकार की आवश्यकता वाले क्षेत्रों पर लागू होता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
