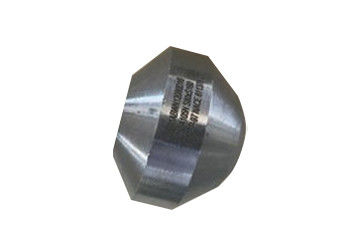

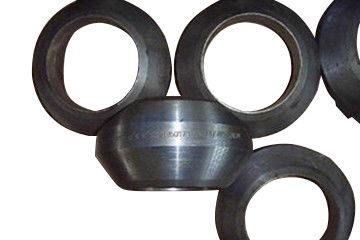

उत्पाद विवरण:
|
| उत्पाद का नाम:: | कार्बन स्टील बट वेल्डिंग ओलेट | आकार:: | पूर्ण आकार |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | कार्यकारी मानक ：: | MSS SP-97-GB19326 F Q / FG13 |
| प्रकार:: | स्टैंडर्ड टाइप, शॉर्ट पाइप टाइप, मैटर टाइप | प्रभाव:: | टी को कम करने की जगह |
| हाई लाइट: | पाइप वेल्डोलेट,वेल्डोलेट पाइप फिटिंग |
||
कार्बन वेल्डोलेट को शाखा पाइप सीट, काठी और काठी प्रकार पाइप संयुक्त भी कहा जाता है।यह मुख्य रूप से शाखा कनेक्शन प्रकारों के बजाय शाखा कनेक्शन के पाइप फिटिंग को मजबूत करने के लिए उपयोग किया जाता है जैसे टी को कम करना, प्लेट को मजबूत करना और पाइप अनुभाग को मजबूत करना। कार्बन वेल्डोलेट में सुरक्षा, विश्वसनीयता, लागत में कमी, सरल निर्माण, मध्यम प्रवाह चैनल में सुधार, श्रृंखला मानकीकरण और सुविधाजनक डिजाइन और चयन के उत्कृष्ट लाभ हैं।
विशेष रूप से उच्च दबाव, उच्च तापमान, बड़े व्यास और मोटी दीवार पाइपलाइनों में, जो पारंपरिक शाखा पाइप कनेक्शन विधि को बदलने के लिए तेजी से उपयोग किया जाता है।वेल्डोलेट का मुख्य शरीर पाइप, जैसे कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, आदि के साथ उच्च-गुणवत्ता वाले फोर्जिंग से बना है। वेल्डोलेट और मुख्य पाइप को वेल्डेड किया जाता है, और ओलेट या अन्य पाइप (जैसे शॉर्ट पाइप, प्लग, आदि), साधन और वाल्व के साथ तीन प्रकार के कनेक्शन होते हैं: बट वेल्डिंग कनेक्शन, सॉकेट वेल्डिंग कनेक्शन और थ्रेडेड कनेक्शन।
बट वेल्डिंग वेल्डोलेट एक शाखा पाइप है जो हाल के वर्षों में विदेशों में व्यापक रूप से उपयोग किया जाता है।यह बड़े व्यास के पाइप से छोटे व्यास के पाइप तक एक शाखा प्रदान करता है। शाखा पर वेल्डेड पाइप को मुख्य पाइप कहा जाता है, और शाखा पर वेल्डेड पाइप को शाखा पाइप कहा जाता है।शाखा कनेक्शन पूर्ण आकार, प्रकार, बोर और दबाव रेटिंग हैं।सामग्री स्टेनलेस स्टील, क्रोम मोलिब्डेनम मिश्र धातु या अन्य मिश्र धातु सामग्री हो सकती है।कार्बन स्टील बट वेल्डिंग शाखा पाइप का कार्य सिद्धांत: संयुक्त को सीधे पाइप में काट दिया जाता है और स्क्रू थ्रेड के साथ विपरीत पक्ष को लॉक करके सील किया जाता है।स्टील पाइप से जुड़ा होने पर इसे वेल्डेड करने की आवश्यकता नहीं होती है, जो आग की रोकथाम, विस्फोट की रोकथाम और उच्च ऊंचाई वाले संचालन के लिए अनुकूल है।और वेल्डिंग लापरवाही द्वारा लाया गया अन्याय को समाप्त कर सकता है।
मानक: MSS sp-97, GB / t19326
सामग्री: कार्बन स्टील
आकार सीमा: DN 8-900
दबाव सीमा: 3000 × 6000 × 3
मोटाई: STD, XS, SCH160
सतह के उपचार: तेल विरोधी;विरोधी पेंटिंग
| कार्बन बट वेल्डोलेट आयाम | ||||||||||||
| मुख्य पाइप का नाममात्र व्यास | शाखा पाइप का नाममात्र व्यास | दबाव ग्रेड | ||||||||||
| एल | डीएल / niin | इ | ||||||||||
| डीएन | एनपीएस | डीएन | एनपीएस | एसटीडी | XS | SCH160 | एसटीडी | XS | SCH160 | एसटीडी | XS | SCH160 |
| 8 ~ 900 | 1/4 ~ 36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 15.9 | - | - |
| 10 ~ 900 | 3/8 ~ 36 | 8 | 1/4 | 16 | 16 | - | 26 | 26 | - | 15.9 | - | - |
| 15 ~ 900 | 1/2 ~ 36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19.1 | - | - |
| 20 ~ 900 | 3/4 ~ 36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 23.8 | 23.8 | 14.3 |
| 25 ~ 900 | 1 ~ 36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30.2 | 30.2 | 19.1 |
| 32 ~ 900 | 5/4 ~ 36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36.5 | 36.5 | 25.4 |
| 40 ~ 900 | 3/2 ~ 36 | 32 | 1. 1/4 | 32 | 32 | 44 | 66 | 66 | 63 | 44.5 | 44.5 | 33.3 |
| 50 ~ 900 | 2 ~ 36 | 40 | 1. 1/2 | 33 | 33 | 51 | 74 | 74 | 71 | 50.8 | 50.8 | 38.1 |
| 65 ~ 900 | 5/2 ~ 36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65.1 | 65.1 | 42.9 |
| 80 ^ 900 | 3 ~ 36 | 65 | 2. 1/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76.2 | 76.2 | 54 |
| 90 ~ 900 | 7/2 ~ 36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93.7 | 93.7 | 77 |
| 100 ~ 900 | 4 ~ 36 | 90 | 3. 1/2 | 48 | 48 | - | 138 | 138 | - | 101.6 | 101.6 | - |
| 125 ~ 900 | 5 ~ 36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120.7 | 120.7 | 98.4 |
| 150 ~ 900 | 6 ~ 36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141.3 | 141.3 | 122.2 |
| 200 ~ 900 | 8 ~ 36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 169.9 | 169.9 | 146.1 |
| 250 ~ 900 | 10 ~ 36 | 200 | 8 | 70 | 99 | - | 265 | 292 | - | 220.7 | 220.7 | - |
| 300 ~ 900 | 12 ~ 36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 274.6 | 265.1 | - |
| 350 ~ 900 | 14 ~ 36 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325.4 | 317.5 | - |
| 400 ~ 900 | 16 ~ 36 | 350 | 14 | 89 | 100 | - | 411 | 416 | - | 357.2 | 350.9 | - |
| 450 ~ 900 | 18 ~ 36 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403.2 | - |
| 500 ~ 900 | 20 ~ 36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 458.8 | 455.6 | - |
| 550 ~ 900 | 22 ~ 36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508.8 | 509.6 | - |
| 650 ~ 900 | 26 ~ 36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614.4 | 614.4 | - |
1, बट वेल्डिंग शाखा पाइप के इंस्टॉलेशन कर्मियों को पूरी तरह से इंस्टॉलेशन आवश्यकताओं को समझने के लिए निर्माण से पहले प्रशिक्षण और स्पष्टीकरण का संचालन किया जाएगा।
2, और पेशेवर कर्मियों को साइट पर तरह से बट वेल्डिंग शाखा पाइप स्थापना की तकनीकी बिंदुओं और प्रासंगिक आवश्यकताओं की व्याख्या करने के लिए व्यवस्थित किया जाएगा।
3, अगर संयुक्त वेल्ड को दबाव पोत मानक के अनुसार अपनाया जाता है, यानी वेल्ड प्रवेश प्रकार का होता है, तो मूल्यांकन को बट वेल्डिंग मूल्यांकन द्वारा समर्थित किया जा सकता है, और वेल्डिंग करते समय जीटीडब्ल्यू बैक कवर और एसएमएवी फिलिंग नाली का उपयोग किया जाना चाहिए।3-4 मिमी अंतर के लिए आरक्षित है।
4, गर्मी उपचार सामग्री पर आधारित होना चाहिए।क्रोम-मोलिब्डेनम स्टील जैसे गर्मी प्रतिरोधी स्टील के लिए, वेल्डिंग से पहले पहले से गरम करना आवश्यक है और फिर वेल्डिंग के बाद तनाव से राहत गर्मी उपचार का संचालन करना आवश्यक है।
5, अगर कार्बन स्टील वेल्ड बहुत केंद्रित नहीं है, तो यह भी नहीं किया जा सकता है।यदि बॉयलर मानक भी एक संयुक्त वेल्ड है, तो वेल्ड का समर्थन करने के लिए फॉर्म टेस्ट पीस और बट टेस्ट पीस की आवश्यकता होती है।
6, वेल्ड निरीक्षण UT और Pt द्वारा पूरा किया जा सकता है।वेल्डिंग विधि ऊपर के समान है।
1, ओलेट मुख्य रूप से उन अवसरों में उपयोग किया जाता है जहां बट वेल्डिंग कनेक्शन की आवश्यकता होती है।
2, शाखा पाइप का उपयोग आम तौर पर 2 से अधिक "शाखा पाइप के लिए किया जाता है, जो मुख्य पाइप के समग्र सुदृढीकरण के बराबर है।
3, पारंपरिक शाखा कनेक्शन प्रकारों के बजाय जैसे टी को कम करना, प्लेट को मजबूत करना और पाइप अनुभाग को मजबूत करना।
4, लेआउट डिजाइन में कुछ अनुप्रयोग हैं, लेकिन पीडीएमएस फिटिंग लाइब्रेरी में ओलेट फिटिंग हैं।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
