उत्पाद विवरण:
|
| उत्पाद का नाम:: | कार्बन स्टील बट वेल्डिंग बराबर टी | आकार:: | DN15-DN1200 |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | सामग्री:: | कार्बन स्टील |
| समारोह:: | द्रव की दिशा बदलें | सतह का उपचार:: | चित्र |
| हाई लाइट: | Iso9001 बराबर टी,ISO9001 सीएस बराबर टी |
||

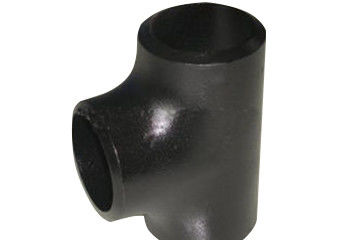

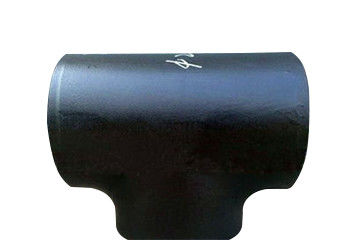

टी एक पाइप कनेक्टर है, जिसका उपयोग मुख्य पाइप की शाखा पाइप में किया जाता है।टी एक तरह का रासायनिक पाइप फिटिंग है जिसमें तीन पोर्ट होते हैं, यानी एक इनलेट और दो आउटलेट या दो इनलेट और एक आउटलेट। टी-आकार और वाई-आकार के टीज़, समान व्यास के छिद्र और रेड्यूसर ऑरिफ़िस हैं, जो तीन समान या विभिन्न पाइपलाइनों के संगम के लिए उपयोग किए जाते हैं। टी का मुख्य कार्य द्रव की दिशा को बदलना है। पाइप व्यास के अनुसार, समान व्यास के टीज़ के नोजल छोर समान आकार के होते हैं;टीज़ को कम करने का मुख्य नोजल आकार समान है, जबकि शाखा नोजल का आकार मुख्य नोजल के आकार से छोटा होता है।बट वेल्डेड टी गर्म दबाने या फोर्जिंग द्वारा गठित एक स्टील कोहनी है।इसका कनेक्शन फॉर्म टी और स्टील पाइप को सीधे बट वेल्ड करना है।बट वेल्डेड टी के मुख्य विनिर्माण मानक आम तौर पर GB / t12459, GB / T13401, ASME b16.9, sh3408, sh3409, Hg / t21635, Hg / t21631, SY / t0510 हैं। कार्बन स्टील के बट वेल्डेड टी के लिए दो उत्पादन प्रक्रियाएं हैं: हाइड्रोलिक उभड़ा हुआ और गर्म दबाव।
मानक: GB / t12459, GB / T13401, ASME b16.9, आदि।
सामग्री: कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील
आकार सीमा: DN 15x15x15-65x65x65
सतह के उपचार: तेल विरोधी;विरोधी पेंटिंग
प्रक्रिया ट्यूब खाली करने के लिए एक विशेष हाइड्रोलिक प्रेस का उपयोग करने के लिए है।ट्यूब खाली होने के बाद, वॉल्यूम छोटा हो जाता है, और ट्यूब खाली की मात्रा के साथ ट्यूब खाली में तरल बढ़ जाता है।साइड सिलिंडर और ट्यूब ब्लैंक में लिक्विड प्रेशर के डबल इफेक्ट के तहत डाई की आंतरिक गुहा के साथ धातु की सामग्री बहती है, और शाखा पाइप का विस्तार होता है। टी की हाइड्रोलिक उभार प्रौद्योगिकी उच्च उत्पादन क्षमता के साथ एक समय में बनाई जा सकती है;टी के मुख्य पाइप और कंधे की दीवार की मोटाई बढ़ जाती है।टी का गर्म दबाव टी व्यास की तुलना में ट्यूब के व्यास से बड़े ट्यूब को समतल करने के लिए है। गर्म करने के बाद, दबाव की कार्रवाई के तहत ट्यूब खाली को रेडियल रूप से संकुचित किया जाता है।रेडियल संपीड़न की प्रक्रिया में, धातु शाखा पाइप में बहती है और मरने के खिंचाव के तहत शाखा पाइप बनाती है।इसे रेडियल मुआवजा प्रक्रिया कहा जाता है।हीटिंग के बाद टी को दबाने के उपयोग के कारण, सामग्री बनाने के लिए आवश्यक उपकरणों का टन भार कम हो जाता है, और सामग्री के लिए गर्म दबाने टी का अनुकूलन व्यापक है।
| औसत व्यास | बाहर व्यास | केंद्र से अंत तक | |||||
| डी 1 | डी 2 | ||||||
| डीएन | एनपीएस | श्रृंखला ए | श्रृंखला बी | श्रृंखला ए | श्रृंखला बी | सी | म |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3 / 4x3 / 4x3 / 4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3 / 4x3 / 4x1 / 2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3 / 4x3 / 4x3 / 8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65x65x65 | 2.1 / 2x2 / 1 / 2x2.1 / 2 | 73.0 | 76 | 73.0 | 76 | 76 | 76 |
| 65x65x50 | 2.1 / 2x2 / 172x2 | 73.0 | 76 | 60.3 | 57 | 76 | 70 |
| 65x65x40 | 2.1 / 2x2 / 1 / 2x1.1 / 2 | 73.0 | 76 | 48.3 | 45 | 76 | 67 |
1, समान व्यास टी व्यापक रूप से पेट्रोकेमिकल, तेल और गैस, तरलीकृत गैस, उर्वरक, बिजली संयंत्र, परमाणु ऊर्जा, जहाज निर्माण, पेपरमेकिंग, दवा, खाद्य स्वच्छता, शहरी निर्माण और अन्य उद्योगों के निर्माण और रखरखाव में उपयोग किया जाता है।
2, उद्योग में, इस तरह की पाइप फिटिंग का दबाव अधिक होता है, अधिकतम दबाव 600 किलोग्राम तक पहुंच सकता है, और जीवन में पानी के पाइप का दबाव कम होता है, आम तौर पर 16 किलो।
1, अच्छा पहनने के प्रतिरोध: उच्च गुणवत्ता वाले कार्बन स्टील सामग्री का उपयोग करना, उत्पाद की क्रूरता और तन्य शक्ति में बहुत सुधार करना।
2, सुविधाजनक स्थापना: बाहरी दीवार के लिए सहज पाइप श्रृंखला विनिर्देशों को अपनाया जाता है, जो पाइप फिटिंग के डिजाइन और स्थापना की सुविधा प्रदान करता है।इस बीच, इसमें वेल्डिंग का अच्छा प्रदर्शन है, और इसे वेल्डेड और फ्लैंग किया जा सकता है।उच्च तापमान प्रतिरोध।
3, अच्छा संक्षारण प्रतिरोध: यह एक निश्चित तापमान और एकाग्रता सीमा के भीतर सभी प्रकार के संक्षारक मीडिया (एसिड, क्षार, नमक) और कार्बनिक मीडिया (नेफ़थलीन विलायक को छोड़कर) का सामना कर सकता है।
4, यह सतह पर किसी भी असामान्य घटना के बिना, 20 ℃ और 80 ℃ पर 80 प्रकार के कार्बनिक सॉल्वैंट्स में भिगोया जाता है, और अन्य भौतिक गुणों में लगभग कोई बदलाव नहीं होता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
