उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील बट वेल्डिंग कोहनी | आकार:: | अनुकूलित आकार |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | पैकिंग:: | लकड़ी का बक्सा |
| दीवार की मोटाई:: | SCH5S-SCH160 | सामग्री:: | 304L, 316L, आदि |
| हाई लाइट: | आईओएस 90 एलआर कोहनी,बटवेल्ड लॉन्ग रेडियस पाइप एल्बो |
||
स्टेनलेस स्टील बट वेल्डिंग कोहनी मुख्य रूप से पाइप लाइन की स्थापना में एक कनेक्टिंग पाइप फिटिंग के रूप में उपयोग की जाती है, जिसका उपयोग पाइप कोने में कनेक्शन के लिए किया जाता है।पाइप को मोड़ने के लिए एक ही या अलग-अलग नाममात्र व्यास के साथ दो पाइप कनेक्ट करें।स्टेनलेस स्टील कोहनी और कार्बन स्टील कोहनी के बीच मुख्य अंतर सामग्री अंतर है।सामान्य स्टील प्रकार हैं: 304, 304L, 316, 316L, आदि। कोहनी की रासायनिक संरचना लंबे समय तक कोहनी की सतह को जंग और जंग से बचाए रखेगी। लंबी त्रिज्या कोहनी कोहनी को संदर्भित करती है जिसकी वक्रता त्रिज्या है पाइप व्यास का 1.5 गुना।लंबे त्रिज्या कोहनी व्यापक रूप से उपयोग किए जाते हैं।आम तौर पर, लंबे त्रिज्या कोहनी का उपयोग डिफ़ॉल्ट स्थितियों और उच्च दबाव या उच्च प्रवाह दर वाले स्थानों में किया जाएगा।यदि ठोस परिवहन पाइपलाइन की प्रतिरोध आवश्यकताएं सख्त हैं, तो बड़ी त्रिज्या कोहनी का उपयोग किया जाएगा। लंबी त्रिज्या कोहनी की वक्रता का व्यास पाइप व्यास का 1.5 गुना है, और लघु त्रिज्या कोहनी की वक्रता की त्रिज्या पाइप व्यास के बराबर है, यानी 1 बार।
मानक: ANSI B16.9, ANSI B16.11
सामग्री: एएसटीएम 403 WP304,314L, 316,316L S31803
कनेक्शन: बट वेल्डेड कनेक्शन
1. शॉर्ट त्रिज्या कोहनी का उपयोग आमतौर पर कम दबाव वाले तरल पदार्थ में किया जाता है या जहां कोहनी सीमित होती है।लंबे त्रिज्या कोहनी पसंद किए जाते हैं यदि कोई स्थिति नहीं है या अनुबंध में निर्दिष्ट नहीं है।
2. पाइपलाइन के उपयोग में, लंबी त्रिज्या अधिक सामान्य होती है, जबकि छोटी त्रिज्या कम होती है, जो उनकी विशेष संरचना के कारण होती है।
3. लघु त्रिज्या कोहनी के साथ सुसज्जित, लंबे त्रिज्या कोहनी में अधिक समान वक्रता और उच्च संपीड़न प्रतिरोध होता है।बट वेल्डिंग कोहनी आम तौर पर लंबे त्रिज्या कोहनी होते हैं।
4. लघु त्रिज्या कोहनी आम तौर पर छोटे दबाव और प्रतिरोध के साथ पाइपों पर लागू होती है, जबकि लघु त्रिज्या कोहनी को ठोस कणों वाले कणों के लिए इस्तेमाल नहीं किया जाना चाहिए या कण क्रिस्टलीकरण के लिए प्रवण होते हैं, दो-चरण प्रवाह पाइप, कुछ लचीलेपन की आवश्यकता वाले पाइप, छोटे दबाव की आवश्यकता वाले पाइप ड्रॉप और पाइप कंपन से ग्रस्त हैं।
1. स्थापना, लंबे त्रिज्या स्टेनलेस स्टील कोहनी सीधे कनेक्शन मोड के अनुसार पाइपलाइन पर स्थापित किया जा सकता है, और उपयोग की स्थिति के अनुसार स्थापित किया गया है।आम तौर पर, इसे पाइपलाइन की किसी भी स्थिति में स्थापित किया जा सकता है, लेकिन रिसाव को रोकने और पाइपलाइन के सामान्य संचालन को प्रभावित करने के लिए इसे सील करने की आवश्यकता होती है।
2. जब गेंद वाल्व, बंद वाल्व और गेट वाल्व के साथ स्टेनलेस स्टील कोहनी का उपयोग किया जाता है, वे केवल पूर्ण उद्घाटन या पूर्ण समापन के लिए उपयोग किया जाता है, और प्रवाह को विनियमित करने के लिए इस्तेमाल नहीं किया जा सकता है, ताकि कोहनी को नुकसान से बचा जा सके।
3. स्टेनलेस स्टील कोहनी एक लंबे समय के लिए संग्रहीत अनुसूची पर निरीक्षण किया जाएगा।उजागर प्रसंस्करण सतह को साफ रखा जाएगा, और गंदगी को हटा दिया जाएगा।
4. कोहनी को एक साफ और सूखी जगह पर घर के अंदर रखा जाएगा।स्टैकिंग या आउटडोर भंडारण सख्त वर्जित है।हमेशा स्टेनलेस स्टील कोहनी को सूखा और हवादार रखें, डिवाइस को साफ और सुव्यवस्थित रखें, और सटीक भंडारण विधि के अनुसार स्टोर करें।

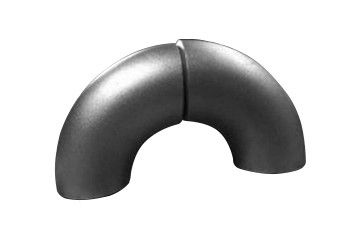

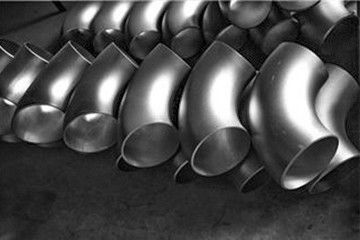

Buttwelded स्टेनलेस स्टील लंबे त्रिज्या पाइप कोहनी 90 डिग्री तकनीकी डाटा शीट:
| साधारण साइज़ | नाली का बाहरी व्यास | केंद्र से अंत तक | ||
| डीएन | मैं श्रृंखला | II श्रृंखला | 90 ° कोहनी ए | 45 ° कोहनी बी |
| 15 | 21.3 | 18 | 38 | 16 |
| 20 | 26.9 | 25 | 38 | 19 |
| 25 | 33.7 | 32 | 38 | 22 |
| 32 | 42.4 | 38 | 48 | 25 |
| 40 | 48.3 | 45 | 57 | 29 |
| 50 | 60.3 | 57 | 76 | 35 |
| 65 | 73 | 76 | 95 | 44 |
| 80 | 88.9 | 89 | 114 | 51 |
| 90 | 101.6 | - | 133 | 57 |
| 100 | 114.3 | 108 | 152 | 64 |
| 125 | 141.3 | 133 | 190 | 79 |
| 150 | 168.3 | 159 | 229 | 95 |
| 200 | 219.1 | 219 | 305 | 127 |
| 250 | 273 | 273 | 381 | 159 |
| 300 | 323.9 | 325 | 457 | 190 |
| 350 | 355.6 | 377 | 533 | 222 |
| 400 | 406.4 | 426 | 610 | 254 |
| 450 | 457 | 480 | 386 | 286 |
| 500 | 508 | 530 | 762 | 318 |
| 550 | 559 | - | 838 | 343 |
| 600 | 610 | 630 | 914 | 381 |
| 650 | 660 | - | 991 | 406 |
| 700 | 711 | 720 | 1067 | 438 |
| 750 | 762 | - | 1143 | 470 |
| 800 | 813 | 820 | 1219 | 502 |
1, स्टेनलेस स्टील लंबे त्रिज्या कोहनी व्यापक रूप से पेट्रोलियम, रासायनिक उद्योग, परमाणु ऊर्जा संयंत्र, खाद्य निर्माण, निर्माण, जहाज निर्माण, पेपरमेकिंग, दवा और अन्य उद्योगों में उपयोग किया जाता है।
2, पानी, पेय, बीयर, भोजन, पेट्रो रसायन उद्योग, परमाणु ऊर्जा, मशीनरी, चिकित्सा उपकरण, रासायनिक उर्वरक, जहाज निर्माण, जलरोधी उपचार में उपयोग किए जाने वाले पाइप।
3, यह एक विस्तृत श्रृंखला में, कई मिलीमीटर और मीटर के व्यास के साथ, उच्च वैक्यूम से उच्च दबाव के लिए उपयोग किया जा सकता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे Buttwelded स्टेनलेस स्टील लंबे त्रिज्या पाइप कोहनी 90 डिग्री कारखाने के उत्पादन के लिए उच्च क्षमता है, प्रसव के समय छोटी मात्रा के लिए 45 दिन है, या यदि आप उस के लिए जल्दी कर रहे हैं, हम व्यवस्था कर सकते हैं और अपनी शिपिंग तारीख को पूरा।
