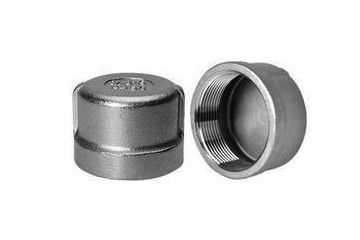

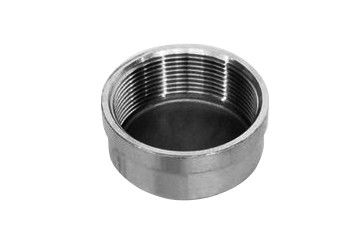

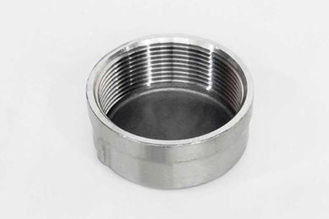

उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील पिरोया पाइप टोपी | आकार:: | पूर्ण आकार |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | व्यास:: | DN15-DN1200 |
| मोटाई:: | SCH5-SCH160 | सामग्री:: | 304 304 एल 316 316 एल |
| हाई लाइट: | 316 स्टेनलेस स्टील पिरोया पाइप कैप,ss316 स्टेनलेस स्टील ट्यूब कैप्स |
||
पाइप टोपी, जिसे सिर के रूप में भी जाना जाता है, पाइप अंत पर वेल्डेड पाइप फिटिंग है या पाइप के बाहरी धागे पर पाइप को कैप करने के लिए स्थापित किया जाता है। इसका उपयोग पाइपलाइन को बंद करने के लिए किया जाता है और इसमें पाइप प्लग के समान कार्य होता है।आम तौर पर, टोपी उत्तल होती है, जिसमें गोलार्ध टोपी, अण्डाकार टोपी, तैयार टोपी और गोलाकार टोपी शामिल हैं।प्रेशर रेटिंग के हिसाब से लगभग सत्रह प्रकार के पाइप कैप हैं, और पाइप की मानक दबाव रेटिंग।जीराड्स शामिल हैंsch5s, sch10s, sch10, sch20, sch30s, sch40s, STD, sch40, sch60, sch80s, sch80s, XS: sch80, schh100, sch120, sch140, sch160, XXS;सबसे अधिक इस्तेमाल किए जाने वाले एसटीडी और एक्सएस हैं।
1. सिर एक प्रकार का दबाव पोत बॉयलर सामान है, जो आम तौर पर दबाव पोत के दोनों सिरों पर या पाइपलाइन के अंत में उपयोग किया जाता है, इसलिए इसे सिर भी कहा जाता है।
2. पाइप कैप एक पाइप फिटिंग है जिसे पाइप के छोर पर वेल्डेड किया जाता है या पाइप के बाहरी धागे पर पाइप को कैप करने और पाइप को सील करने के लिए लगाया जाता है।
3. सिर और टोपी दिखने में बहुत समान हैं।अंतर मुख्य रूप से आंतरिक व्यास के आकार और आवेदन के दायरे में है।
4. पाइप कैप केवल पाइप का प्लग है।यदि यह DN300 से अधिक है, तो इसके बजाय सिर का उपयोग किया जाएगा।यदि यह दबाव में है, तो ताकत की जाँच की जाएगी।
5. पाइप टोपी का आकार अपेक्षाकृत छोटा है, इसलिए यह जाली हो सकता है;सिर का आकार अपेक्षाकृत बड़ा होता है, जिसे आमतौर पर स्टील प्लेट से दबाया जाता है।
6. पाइप कैप आमतौर पर पाइप के अंत के लिए उपयोग किया जाता है, और सिर का उपयोग कंटेनर उपकरण के ऊपरी और निचले हिस्सों या बाएं और दाएं छोर के लिए किया जाता है।
7. अधिकांश पाइप कैप छोटे आकार के स्टेनलेस स्टील से बने होते हैं और जाली हो सकते हैं;सिर का आकार बड़ा होता है और आमतौर पर स्टील की प्लेट से दबाया जाता है।
SCH160 Ss316 1.5 स्टेनलेस स्टील पिरोया पाइप कैप डेटा शीट:
|
औसत व्यास |
कपलिंग और कैप की लंबाई |
बाहर व्यास |
अंत दीवार की मोटाई |
धागे की लंबाई |
|||||||
|
इ |
एफ |
डी |
Cmin |
||||||||
|
डीएन |
एनपीएस |
3000LB |
6000LB |
3000LB |
6000LB |
3000LB |
6000LB |
3000LB |
6000LB |
बी |
एल 2 |
|
Sch160 |
XXS |
Sch160 |
XXS |
Sch160 |
XXS |
Sch160 |
XXS |
||||
|
6 |
1/8 |
32 |
32 |
19 |
- |
16 |
22 |
5.0 |
- |
6.5 |
6.5 |
|
8 |
1/4 |
35 |
35 |
25 |
27 |
19 |
25 |
5.0 |
6.5 |
8.0 |
10.0 |
|
10 |
3/8 |
38 |
38 |
25 |
27 |
22 |
32 |
5.0 |
6.5 |
9.0 |
10.5 |
|
15 |
1/2 |
48 |
48 |
32 |
33 |
29 |
38 |
6.5 |
8.0 |
11.0 |
13.5 |
|
20 |
3/4 |
51 |
51 |
37 |
38 |
35 |
44 |
6.5 |
8.0 |
12.5 |
14.0 |
|
25 |
1 |
60 |
60 |
41 |
43 |
44 |
57 |
9.5 |
11.0 |
14.5 |
17.5 |
|
32 |
1.1 / 4 |
67 |
67 |
44 |
46 |
57 |
64 |
9.5 |
11.0 |
17.0 |
18.0 |
|
40 |
1.1 / 2 |
76 |
76 |
44 |
48 |
64 |
76 |
11.0 |
12.5 |
18.0 |
18.5 |
|
50 |
2 |
86 |
86 |
48 |
51 |
76 |
92 |
12.5 |
16.0 |
19.0 |
19.0 |
|
65 |
2.1 / 2 |
92 |
92 |
60 |
64 |
92 |
108 |
16.0 |
19.0 |
23.5 |
29.0 |
|
80 |
3 |
108 |
108 |
65 |
68 |
108 |
127 |
19.0 |
22.0 |
26.0 |
30.5 |
|
100 |
4 |
121 |
121 |
68 |
75 |
140 |
159 |
22.0 |
28.5 |
27.5 |
33.0 |
1. स्टेनलेस स्टील थ्रेडेड पाइप कैप एक प्रकार का सैनिटरी और गैर विषैले हरे रंग का निर्माण सामग्री है।सतह और पाइप संयुक्त को मसालेदार और निष्क्रिय किया जाता है।
2. क्रोमियम रिच ऑक्साइड परत की मोटाई बढ़ाकर स्टेनलेस स्टील पाइप कैप के संक्षारण प्रतिरोध में सुधार किया जाता है।
3. प्रदर्शन विशेषताओं स्टेनलेस स्टील पाइप टोपी: प्रकाश प्लास्टिक;मजबूत रासायनिक स्थिरता;अच्छा संक्षारण प्रतिरोध;उत्कृष्ट विद्युत इन्सुलेशन।
4. कम तापीय चालकता;मौन, भिगोना प्रभाव;फोम माइक्रोप्रोसेस;वायुरोधकता;उत्कृष्ट इन्सुलेशन, ध्वनि इन्सुलेशन और प्रभाव प्रतिरोध।
5. सुरक्षित और गैर विषैले, परिवारों के लिए उपयुक्त, विशेष रूप से शुद्ध पेयजल पाइपलाइन प्रणाली।
आवेदन
यह मुख्य रूप से पानी, पेय, बीयर, भोजन, पेट्रोकेमिकल, परमाणु ऊर्जा, मशीनरी, उपकरण, रासायनिक उर्वरक, जहाज निर्माण, जलरोधी उपचार, पाइपलाइन, आदि में उपयोग किया जाता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे SCH160 Ss316 1.5 स्टेनलेस स्टील थ्रेडेड पाइप कैप कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
