उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील पिरोया युग्मन | विशेष विवरण:: | DN6 ~ DN100 |
|---|---|---|---|
| दबाव:: | 3000/6000 / 9000LB | प्रौद्योगिकी:: | फोर्जिंग गठन |
| प्रयोग: | तेल गैस जल, पाइप के लिए कनेक्शन | कीवर्ड: | स्टेनलेस स्टील पाइप फिटिंग |
| हाई लाइट: | फोर्जिंग स्टेनलेस पाइप कपलिंग,304l एसएस पाइप कपलिंग |
||

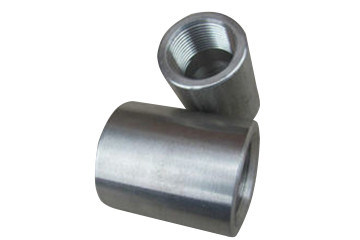

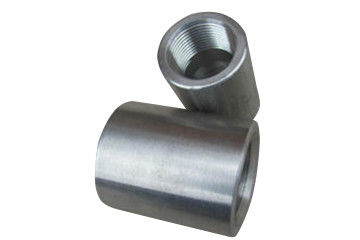

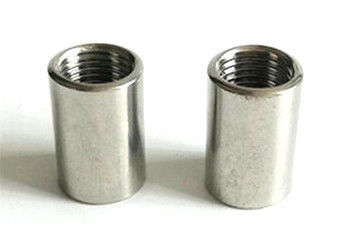

युग्मन औद्योगिक पाइप कनेक्शन में एक आम फिटिंग है।पाइप का एक छोटा टुकड़ा जो दो पाइपों को जोड़ता था।इसे बाहरी संयुक्त और प्रत्यक्ष सिर भी कहा जाता है।अपने सुविधाजनक उपयोग के कारण, युग्मन का व्यापक रूप से नागरिक निर्माण, उद्योग, कृषि और अन्य क्षेत्रों में उपयोग किया जाता है।स्टेनलेस स्टील डबल इंटरफ़ेस थ्रेडिंग कपलिंग एक तरह का उच्च दबाव वाला थ्रेडेड कपलिंग है, जो मुख्य रूप से राउंड स्टील या इंगोट के रिक्त स्थान को फोर्ज करके और फिर खराद द्वारा संसाधित किया जाता है।पिरोया युग्मन गोल स्टील या पिंड के फोर्जिंग के बाद एक पाइप कनेक्टर है। इसका कनेक्शन फॉर्म थ्रेडेड कनेक्शन है, और युग्मन को पाइप थ्रेड के साथ लगाया और तय किया गया है।
आकार: DN6, DN8, dn10, DN15, DN20, DN25, DN32, Dn40, DN50, DN65, DN80, DN100।आमतौर पर इस्तेमाल किया जाने वाला ऑर्डर स्पेसिफिकेशन dn15-dn50 है।
दबाव: 3000lb, 6000lb, 9000lb या sch80, sch160, XXS।
मानक: ASME B16.11, Hg / T 21634-1996, MSS SP-83, MSS sp-79, MSS sp-97, MSS sp-95, GB / T 14383-2008, SH / t3410-96, gd2000, GD87 , 40t025-2005, आदि।
पेंच युग्मन के प्रकार: डबल युग्मन और एकल युग्मन।उनमें से, डबल सॉकेट कपलिंग को समान व्यास और विभिन्न व्यास में विभाजित किया जा सकता है।
टाइप करें pf कपलिंग: Concentric और Eccentric।
1. थ्रेडेड युग्मन का उपयोग विभिन्न व्यास के पाइपों में व्यापक रूप से किया जा सकता है, जिसमें एकल, तीन और चार-तरफा पाइप, साथ ही पानी के मीटर और वाल्व भी शामिल हैं।
2. पिरोया संरचना के उपयोग के लिए, पाइप संयुक्त लागत में कमी, स्थापना, उपयोग और रखरखाव में बहुत सुविधाजनक है।
3. एक ही समय में, यह एक उच्च रिसाव प्रूफ क्षमता और एक बहुत ही आशाजनक बाजार संभावना है।
4, गैर मानक प्रसंस्करण और विनिर्माण भी चित्र के अनुसार किया जा सकता है।
यह व्यापक रूप से प्राकृतिक गैस, बिजली, पेट्रोलियम, रसायन, औद्योगिक, दवा, दबाव पाइपलाइन, आदि में उपयोग किया जाता है। उच्च दबाव फोर्जिंग युग्मन टोपी मुख्य रूप से राउंड स्टील या पिंड के खाली फोर्जिंग द्वारा बनाई गई है, और फिर खराद द्वारा संसाधित किया जाता है।
त्वरित कनेक्ट थ्रेडेड स्टेनलेस पाइप कपलिंग डेटा शीट नीचे के रूप में:
| साधारण साइज़ | आंतरिक व्यास | सामग्री व्यास | पेंच का व्यास | धागे की लंबाई | ऊंचाई | होल स्पेसिंग | सामग्री की लंबाई |
| 10 | 17.3 | 8.9 | M10 | 30 | 43 | 28 | 116 |
| 15 | 21.7 | एस। 9 | M10 | 30 | 46 | 34 | 130 |
| 20 | 27.2 | एस। 9 | M10 | 35 | 51 | 40 | 140 |
| 25 | 34 | 8.9 | M10 | 35 | 59 | 46 | 160 |
| 32 | 42.5 | 8.9 | M10 | 35 | 68 | 56 | 185 |
| 40 | 48.6 | 8.9 | M10 | 35 | 74 | 62 | 200 |
| 50 | 60.5 | 8.9 | M10 | 40 | 85 | 74 | 240 |
| 65 | 76.8 | 8.9 | M10 | 40 | 107 | 88 | 280 |
| 80 | 89.4 | 8.9 | M10 | 45 | 117 | 101 | 310 |
| 100 | 114.3 | एस। 9 | M10 | 45 | 145 | 126 | 380 |
| 125 | 139.8 | 10.8 | M12 | 55 | 175 | 154 | 455 |
| 150 | 165.2 | 10.8 | M12 | 55 | 200 | 182 | 520 |
| 200 | 216.3 | 14.6 | M16 | 65 | 254 | 236 | 665 |
| 250 | 267.4 | 14.6 | M16 | 65 | 308 | 286 | 805 |
| 300 | 318.5 | 18.3 | M20 | 85 | 371 | 344 | 970 |
| 350 | 355.6 | 18.3 | M20 | 85 | 403 | 377 | 1050 |
| 400 | 406.4 | 21.9 | M24 | 85 | 446 | 434 | 1170 |
| 450 | 457.2 | 21.9 | M24 | 85 | 508 | 484 | 1320 |
| 500 | 508 | 30 | M30 | 90 | 556 | 548 | 1470 |
| 550 | 558.8 | 30 | M30 | 90 | 605 | 598 | 1610 |
| 600 | 609.6 | 36 | M36 | 110 | 663 | 656 | 1750 |
| 650 | 660.4 | 36 | M36 | 120 | 713 | 706 | 1890 |
| 700 | 711.2 | 36 | M36 | 120 | 764 | 758 | 2020 |
| 750 | 762 | 36 | M36 | 120 | 818 | 810 | 2160 |
| 125ALB | 15-15 | M16 | 75 | 185 | 190 | 520 | |
| 125ALB | 10-10 | M16 | 75 | 185 | 180 | 510 |
ए।प्लास्टिक बुलबुला बैग पैकेज b.Wove बैग पैकेज सी।पैलेट d।स्वनिर्धारित
हमारे त्वरित कनेक्ट पिरोया स्टेनलेस पाइप कपलिंग कारखाने उत्पादन के लिए उच्च क्षमता है, प्रसव के समय छोटी मात्रा के लिए 45 दिनों का है, या यदि आप उस के लिए जल्दी कर रहे हैं, हम व्यवस्था कर सकते हैं और अपनी शिपिंग तारीख को पूरा।
