उत्पाद विवरण:
|

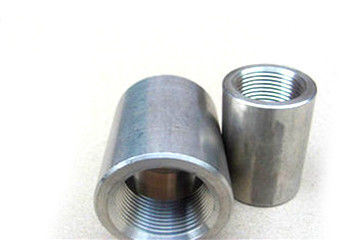

| उत्पाद का नाम:: | स्टेनलेस स्टील पिरोया युग्मन | विशेष विवरण:: | DN6 ~ DN100 |
|---|---|---|---|
| दबाव:: | 3000/6000 / 9000LB | प्रौद्योगिकी:: | फोर्जिंग गठन |
| प्रयोग: | तेल गैस जल, पाइप के लिए कनेक्शन | कीवर्ड: | स्टेनलेस स्टील पाइप फिटिंग |
| हाई लाइट: | एसएस स्टेनलेस स्टील पिरोया युग्मन,एसएस पिरोया फिटिंग |
||
युग्मन औद्योगिक पाइप कनेक्शन में एक आम फिटिंग है।पाइप का एक छोटा टुकड़ा जो दो पाइपों को जोड़ता था।इसे बाहरी संयुक्त और प्रत्यक्ष सिर भी कहा जाता है।अपने सुविधाजनक उपयोग के कारण, युग्मन का व्यापक रूप से नागरिक निर्माण, उद्योग, कृषि और अन्य क्षेत्रों में उपयोग किया जाता है। स्टेनलेस स्टील डबल इंटरफ़ेस थ्रेडिंग कपलिंग एक तरह का उच्च दबाव वाला थ्रेडेड कपलिंग है, जो मुख्य रूप से राउंड स्टील या इंगोट के रिक्त स्थान को फोर्ज करके और फिर खराद द्वारा संसाधित किया जाता है।पिरोया युग्मन गोल स्टील या पिंड के फोर्जिंग के बाद एक पाइप कनेक्टर है। इसका कनेक्शन फॉर्म थ्रेडेड कनेक्शन है, और युग्मन को पाइप थ्रेड के साथ लगाया और तय किया गया है।।
1, आकार: DN6, DN8, dn10, DN15, DN20, DN25, DN32, Dn40, DN50, DN65, DN80, DN100।आमतौर पर इस्तेमाल किया जाने वाला ऑर्डर स्पेसिफिकेशन dn15-dn50 है।
2, दबाव: 3000lb, 6000lb, 9000lb या sch80, sch160, XXS।
3, मानक: ASME B16.11, Hg / T 21634-1996, MSS SP-83, MSS sp-79, MSS sp-97, MSS sp-95, GB / T 14383-2008, SH / 43410-96, gd2000 , GD87, 40t025-2005, आदि।
4, गैर मानक प्रसंस्करण और विनिर्माण भी चित्र के अनुसार किया जा सकता है।
5, विनिर्माण मानक: राष्ट्रीय मानक, अमेरिकी मानक, रूसी मानक, जापानी मानक, जर्मन मानक, यूरोपीय मानक, विद्युत मानक, रासायनिक मानक, आदि।
6, आवेदन: व्यापक रूप से प्राकृतिक गैस, बिजली, पेट्रोलियम, रसायन, औद्योगिक, दवा, दबाव पाइपलाइन, आदि में उपयोग किया जाता है।
7, प्रसंस्करण विधि: उच्च दबाव फोर्जिंग युग्मन टोपी मुख्य रूप से गोल स्टील या पिंड के खाली फोर्जिंग द्वारा बनाई जाती है, और फिर खराद द्वारा संसाधित होती है।
एसS क्विक कनेक्ट स्टेनलेस स्टील थ्रेडेड कपलिंग डेटा शीट
|
साधारण साइज़ |
आंतरिक व्यास |
सामग्री व्यास |
पेंच का व्यास |
धागे की लंबाई |
ऊंचाई |
होल स्पेसिंग |
सामग्री की लंबाई |
|
10 |
17.3 |
8.9 |
M10 |
30 |
43 |
28 |
116 |
|
15 |
21.7 |
एस। 9 |
M10 |
30 |
46 |
34 |
130 |
|
20 |
27.2 |
एस। 9 |
M10 |
35 |
51 |
40 |
140 |
|
25 |
34 |
8.9 |
M10 |
35 |
59 |
46 |
160 |
|
32 |
42.5 |
8.9 |
M10 |
35 |
68 |
56 |
185 |
|
40 |
48.6 |
8.9 |
M10 |
35 |
74 |
62 |
200 |
|
50 |
60.5 |
8.9 |
M10 |
40 |
85 |
74 |
240 |
|
65 |
76.8 |
8.9 |
M10 |
40 |
107 |
88 |
280 |
|
80 |
89.4 |
8.9 |
M10 |
45 |
117 |
101 |
310 |
|
100 |
114.3 |
एस। 9 |
M10 |
45 |
145 |
126 |
380 |
|
125 |
139.8 |
10.8 |
M12 |
55 |
175 |
154 |
455 |
|
150 |
165.2 |
10.8 |
M12 |
55 |
200 |
182 |
520 |
|
200 |
216.3 |
14.6 |
M16 |
65 |
254 |
236 |
665 |
|
250 |
267.4 |
14.6 |
M16 |
65 |
308 |
286 |
805 |
|
300 |
318.5 |
18.3 |
M20 |
85 |
371 |
344 |
970 |
|
350 |
355.6 |
18.3 |
M20 |
85 |
403 |
377 |
1050 |
|
400 |
406.4 |
21.9 |
M24 |
85 |
446 |
434 |
1170 |
|
450 |
457.2 |
21.9 |
M24 |
85 |
508 |
484 |
1320 |
|
500 |
508 |
30 |
M30 |
90 |
556 |
548 |
1470 |
|
550 |
558.8 |
30 |
M30 |
90 |
605 |
598 |
1610 |
|
600 |
609.6 |
36 |
M36 |
110 |
663 |
656 |
1750 |
|
650 |
660.4 |
36 |
M36 |
120 |
713 |
706 |
1890 |
|
700 |
711.2 |
36 |
M36 |
120 |
764 |
758 |
2020 |
|
750 |
762 |
36 |
M36 |
120 |
818 |
810 |
2160 |
|
125ALB |
15-15 |
|
M16 |
75 |
185 |
190 |
520 |
|
125ALB |
10-10 |
|
M16 |
75 |
185 |
180 |
510 |
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे एसएस त्वरित कनेक्ट स्टेनलेस स्टील थ्रेडिंग युग्मन कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
व्यक्ति से संपर्क करें: Rachel Zhang
दूरभाष: 13679287344
