उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील संयुक्त पिरोया | आकार:: | पूर्ण आकार |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | लागू तापमान temperature: | ≤200 ℃ |
| निर्माण सामग्री ：: | SUS304 ﹑ SUS316 | नाममात्र का दाब:: | 0.6Mpa M 32Mpa 63Mpa |
कनेक्टर एक प्रकार का हाइड्रोलिक शब्द है, जो पाइपलाइन को जोड़ने या हाइड्रोलिक प्रणाली में हाइड्रोलिक घटकों पर पाइपलाइन स्थापित करने का एक हिस्सा है। यह कनेक्टर का एक सामान्य शब्द है जिसे द्रव पथ में इकट्ठा और विघटित किया जा सकता है।इसमें मुख्य रूप से शामिल हैं: वेल्डिंग प्रकार, सामी प्रकार, बकसुआ प्रकार और flared प्रकार।सहायक सामान में शामिल हैं: अखरोट, सामी, फ्लेयर्ड कोर, फ्लेयर्ड स्लीव, फ्लेयर्ड नटथ्रेडेड जॉइंट थ्रेड के साथ पाइप कनेक्शन को संदर्भित करता है, जो उद्योग और जीवन में सबसे आम पाइप फिटिंग है।
थ्रेडेड जॉइंट पाइप के कनेक्शन को आसान बनाता है, और डिस्सैम्प और प्रतिस्थापन को आसान बनाता है, जो पाइप कनेक्शन की लागत को बहुत बचाता है।स्टेनलेस स्टील थ्रेडेड जॉइंट में फर्म कनेक्शन, उच्च दबाव प्रतिरोध, अच्छी सील और पुनरावृत्ति, सुविधाजनक स्थापना और रखरखाव, सुरक्षित और विश्वसनीय उपकरण आदि की विशेषताएं हैं।स्टेनलेस स्टील के जोड़ में तीन भाग होते हैं: संयुक्त शरीर, सामी और अखरोट।
जब स्टेनलेस स्टील थ्रेडेड संयुक्त आंतरिक थ्रेडेड स्टील पाइप से जुड़ा होता है, तो धागा को एक प्रभावी सील बनाने के लिए कसकर लगाया जा सकता है।स्टील पाइप से जुड़ते समय किसी भी वेल्डिंग की आवश्यकता नहीं होती है, जो आग की रोकथाम, विस्फोट-प्रूफ और उच्च-ऊंचाई के संचालन के लिए फायदेमंद है, और लापरवाह वेल्डिंग के कारण होने वाले नुकसान को समाप्त कर सकता है।
1, संयुक्त में उच्च शक्ति और अच्छा लचीलापन है, जो स्टील बेस सामग्री की ताकत और लचीलापन को पूरा खेल दे सकता है।मानक तक संयुक्त प्रदर्शन।
2, कनेक्शन सुविधाजनक, तेज और संचालित करने में आसान है।
3, पता लगाने सुविधाजनक और सहज है।
4, स्टील बार प्रसंस्करण के सीधे धागा संयुक्त पूर्वनिर्मित किया जा सकता है, कारखाने में निर्मित किया जा सकता है, निर्माण अवधि पर कब्जा नहीं करता है, और उच्च प्रसंस्करण दक्षता है।
5, कोई बिजली नहीं, कोई गैस नहीं, कोई खुली आग नहीं है, कोई तेल रिसाव नहीं है और निर्माण के दौरान कोई प्रदूषण नहीं है।
6, इसकी मजबूत प्रयोज्यता है और इसे लचीले ढंग से उस स्थान पर संचालित किया जा सकता है जहां सुदृढीकरण को संकीर्ण और छोटी साइट में तीव्रता से व्यवस्थित किया जाता है।
7, यह क्षैतिज, ऊर्ध्वाधर और तिरछा HRB335 और HRB400 एक ही व्यास या स्टील सलाखों को कम करने के लिए उपयोग की एक विस्तृत श्रृंखला के साथ जोड़ने के लिए इस्तेमाल किया जा सकता है।
1. सामग्री का चयन: उच्च गुणवत्ता, एसिड और क्षार प्रतिरोध, संक्षारण और उच्च तापमान प्रतिरोध, मजबूत बनावट प्रदर्शन।
2. सरल संरचना, सरल और चिकनी संरचना, सुविधाजनक स्थापना, लचीला disassembly।
3. सुंदर उपस्थिति, चिकनी और चिकनी सतह।
4. आसान काम, यह एक व्यक्ति द्वारा संचालित किया जा सकता है, समय और श्रम की बचत।

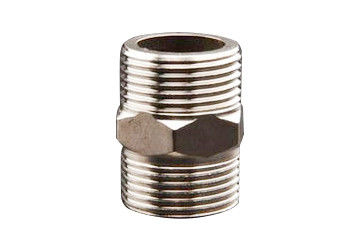

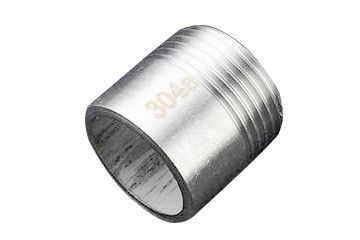

घरेलू स्टेनलेस स्टील स्टेनलेस स्टील पाइप फिटिंग डेटा शीट के संयुक्त पिरोया
| शंकु | पिच / 25.4 | आधार सतह का औसत व्यास | बाह्य कड़ी | आंतरिक धागा | संयुक्त | ||||||||
| बड़े सिर का मूल व्यास | छोटा पैर का व्यास | तनाव राहत टैंक का व्यास | कशेरुका की लंबाई | लिथियम छिद्र व्यास | अंत बिंदु व्यास | गोखरू की लंबाई से कम नहीं | तनाव राहत नाली की गोखरू लंबाई | बाहरी व्यास | आंतरिक व्यास | नाला | |||
| 1: 4 | 5 | 60.808 | 66.675 | 47.625 | 52.2 | 76.2 | 68.3 | 61.423 | 92.1 | 66.7 | 79.4 | 25.4 | |
| 1: 4 | 5 | 69.605 | 76.2 | 53.935 | 61.7 | 88.9 | 77.79 | 70.948 | 104.8 | 79.4 | 95.3 | 31.8 | 90.88 |
| 1: 4 | 5 | 82.293 | 88.888 | 65.075 | 74.4 | 95.2 | 90.49 | 83.636 | 111.1 | 85.7 | 108 | 38.1 | 103.58 |
| 1: 4 | 5 | 110.868 | 117.463 | 90.463 | 103 | 108 | 119.06 | 112.211 | 123.8 | 98.5 | 139.7 | 57.2 | 134.54 |
| 1: 4 | 4 | 132.944 | 140.196 | 110.046 | 123.4 | 120.6 | 141.68 | 133.63 | 136.5 | 111.1 | 171.5 | 69.8 | 164.31 |
| 1: 6 | 4 | 146.248 | 152.187 | 131.02 | 137.7 | 127 | 154.7 | 145.601 | 142.9 | 117.5 | 196.9 | 88.9 | 186.13 |
| 1: 4 | 4 | 170.549 | 177.801 | 144.476 | 161 | 133.3 | 180.2 | 171.235 | 123.8 | 226 | 101 | ||
| 1: 4 | 4 | 194.731 | 201.983 | 167.858 | 185.2 | 136.5 | 205.6 | 195.47 | 127 | 254 | 121 | ||
| 1: 4 | 5 | 85.48 | 92.075 | 69.85 | 77.6 | 88.9 | 94.5 | 86.823 | 104.8 | 79.4 | 101.6 | 47.6 | |
| 1: 4 | 5 | 94.844 | 101.45 | 77.62 | 86.9 | 95.25 | 102.79 | 96.187 | 111.1 | 85.7 | 117.5 | 61.9 | 113.9 |
| 1: 6 | 4 | 103.429 | 108.709 | 89.659 | 96 | 114.3 | 110.33 | 103.441 | 130.2 | 104.8 | 133.4 | 71.4 | 127.4 |
| 1: 4 | 5 | 115.113 | 121.708 | 96.558 | 106.8 | 101.6 | 123.82 | 116.456 | 117.5 | 92.1 | 146 | 76.2 | 140.49 |
| 1: 6 | 4 | 142.011 | 147.95 | 126.783 | 133.5 | 127 | 150.02 | 141.364 | 142.9 | 123.8 | 177.8 | 101.6 | 170.66 |
| 1: 6 | 4 | 165.598 | 171.537 | 150.37 | 157 | 127 | 174.1 | 164.951 | 142.9 | 123.8 | 203.2 | 127 | |
| 1: 4 | 5 | 64.059 | 70.654 | 51.604 | 76.2 | 72.3 | 65.402 | 92.1 | 66.7 | 85.7 | 36.5 | ||
| 1: 6 | 4 | 67.767 | 73.047 | 60.347 | 60.355 | 76.2 | 74.61 | 67.779 | 92.1 | 66.7 | 85.7 | 44.5 | 82.55 |
| 1: 6 | 4 | 80.848 | 86.128 | 71.311 | 73.4 | 88.9 | 87.71 | 80.86 | 104.8 | 79.4 | 104.8 | 54 | 100.41 |
| 1: 6 | 4 | 96.723 | 102.003 | 85.07 | 89.3 | 101.6 | 103.58 | 96.735 | 117.5 | 92.1 | 120.7 | 68.3 | 116.28 |
| 1: 6 | 4 | 117.5 | 122.78 | 103.73 | 109.9 | 114.3 | 124.62 | 117.512 | 130.2 | 104.8 | 146.1 | 82.6 | 140.49 |
| 1: 6 | 4 | 128.059 | 133.339 | 114.289 | 120.6 | 114.3 | 134.94 | 128.071 | 130.2 | 104.8 | 158.8 | 95.3 | 150.42 |
| 1: 6 | 4 | 157.201 | 162.481 | 141.314 | 149.6 | 127 | 164.9 | 157.213 | 142.9 | 117.5 | 187.3 | 122.2 | |
| 1: 6 | 4 | 183.488 | 188.768 | 167.601 | 176 | 127 | 191.2 | 183.5 | 142.9 | 117.5 | 212 | 145 | |
आवेदन
1. वायु शोधन, विमानन, अलवणीकरण उपकरण, हाइड्रोलिक सिलेंडर, आदि;
2. स्वच्छता मशीनरी फैक्टरी, इंजन कारखाना, रासायनिक मशीनरी, प्रशीतन मशीनरी;
3. दवा, भोजन, बीयर, पेयजल, पेय और अन्य उद्योग;
4. बायोइन्जिनियरिंग, केमिकल इंजीनियरिंग, फार्मास्युटिकल इंजीनियरिंग, ऑटो पार्ट्स;
5. चिकित्सा यांत्रिक उपकरण निर्माता, हाइड्रोलिक उपकरण कारखाना, वैक्यूम उपकरण कारखाना, आदि;
6. अल्ट्रा उच्च शुद्धता गैस उपकरण और जोड़तोड़ सिलेंडर ब्लॉक।वायवीय घटकों, सिलेंडर आस्तीन, इलेक्ट्रिक हीटिंग उपकरण।
7. व्यापक रूप से पेट्रोलियम, रसायन, खाद्य, डेयरी, पेय, शराब और पाइपलाइन प्रणाली के अन्य औद्योगिक क्षेत्रों और कुछ उपकरण इंटरफ़ेस में उपयोग किया जाता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे घरेलू स्टेनलेस स्टील पिरोया संयुक्त स्टेनलेस स्टील पाइप फिटिंग कारखाने के उत्पादन के लिए उच्च क्षमता है, प्रसव के समय छोटी मात्रा के लिए 45 दिन है, या यदि आप उस के लिए जल्दी कर रहे हैं, हम व्यवस्था कर सकते हैं और अपनी शिपिंग तारीख को पूरा।
