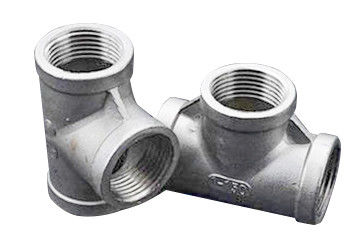

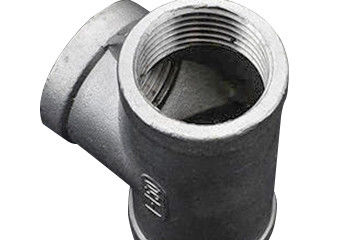

उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील पिरोया टी | सामग्री:: | 304,304, एल 316,316 |
|---|---|---|---|
| विशेष विवरण:: | 1/8 "~ 4" | आवेदन: | पानी transportation तेल परिवहन |
| संबंध: | लड़ी पिरोया हुआ | पैकिंग: | लकड़ी का बक्सा |
| हाई लाइट: | 316L स्टेनलेस स्टील टी,316L स्टेनलेस स्टील पिरोया फिटिंग है |
||
टी को टी पाइप फिटिंग, टी जॉइंट्स आदि के रूप में भी जाना जाता है, मुख्य रूप से द्रव की दिशा को बदलने के लिए उपयोग किया जाता है, जिसका उपयोग मुख्य पाइप में शाखा में किया जाता है। मैंटी को पाइप व्यास द्वारा वर्गीकृत किया जा सकता है।आम तौर पर, यह कार्बन स्टील, कास्ट स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, तांबा, एल्यूमीनियम मिश्र धातु, प्लास्टिक, आर्गन, पीवीसी और अन्य प्रकार से बना होता है,टी को बराबर व्यास टी में विभाजित किया जा सकता है और पाइप व्यास के अनुसार टी को कम किया जा सकता है।
बराबर टी का नोजल अंत समान आकार है;टी को कम करने का मुख्य नोजल आकार समान है, और शाखा पाइप का नोजल आकार मुख्य पाइप की तुलना में छोटा है। स्टेनलेस स्टील थ्रेडेड टी में एक मुख्य पाइप और एक शाखा पाइप होता है जो मुख्य पाइप के एक तरफ मुख्य पाइप से लंबवत होता है और मुख्य पाइप से जुड़ा होता है।
एक वाल्व कोने पर सेट किया जाता है जहां मुख्य पाइप आउटलेट की दिशा शाखा पाइप आउटलेट की दिशा से मिलती है।एक परिपत्र वाल्व टुकड़ा वाल्व पर सेट किया गया है।वाल्व टुकड़ा पाइप गुहा की बंद स्थिति में पाइप गुहा की आंतरिक दीवार के साथ एक पारस्परिक रूप से मुहरबंद संरचना में है।इस तरह की पाइप फिटिंग पाइपलाइन सेटिंग को सरल करती है, पाइपलाइन भागों की खपत को बचाता है, ऑपरेशन की सुविधा देता है, पाइपलाइन शाखा के रखरखाव और चरणों में प्रत्येक शाखा की आपूर्ति की सुविधा देता है।पारंपरिक तीन-तरफा पाइप की भूमिका के अलावा, यह डबल पोजिशन वाल्व की भूमिका भी निभाता है।मुख्य पाइप और शाखा पाइप उत्पादन में से एक को मनमाने ढंग से बंद के रूप में चुना जा सकता है और दूसरे को सुचारू रूप से काम करने की अवस्था में।
मानक: GB / t14626, ASME B16.11 और BS3799।
सामग्री / ग्रेड: SUS 316L
अंतिम प्रकार: थ्रेडेड एंड
आकार सीमा: 1/8 "~ 4"
1. स्टेनलेस स्टील पिरोया टी पूरी तरह से पारंपरिक कनेक्टिंग पाइपों की सीलिंग सतहों के बीच सीलिंग समस्या को हल करता है, और प्रवाह प्रतिरोध छोटा है।
2. पाइप लाइन पर स्थापित स्टेनलेस स्टील टी को लागत को कम करने के लिए सीधे निरीक्षण और लाइन पर बनाए रखा जा सकता है;संरचना सरल है, मात्रा छोटी है, और वजन हल्का है।
3. स्टेनलेस स्टील के तीन-तरफा पाइप सीलिंग संरचना, वाल्व मुख्य शरीर के यांत्रिक बल द्वारा प्रदान किया जाता है, और सीलिंग प्रदर्शन को किसी भी काम की परिस्थितियों में गारंटी दी जाती है।
4. जब यह पूरी तरह से खुला या पूरी तरह से बंद हो जाता है, तो यह वाल्व सील की सतह के क्षरण का कारण नहीं होगा।
5. यह एक विस्तृत श्रृंखला में इस्तेमाल किया जा सकता है, छोटे से कई मिलीमीटर तक, कई मीटर तक, उच्च वैक्यूम से उच्च दबाव तक।
नीचे दिए गए विवरण का आकार:
| औसत व्यास | केंद्र से अंत तक | व्यास | मोटाई | धागे की लंबाई | ||||||||
| टी | डी | Cmin | ||||||||||
| डीएन | एनपीएस | 2000 एलबी | 3000 एलबी | 6000 एलबी | 2000 एलबी | 3000 एलबी | 6000 एलबी | 2000 एलबी | 3000 एलबी | 6000 एलबी | NPT | Rc |
| SCH80 | Sch160 | XXS | SCH80 | Sch160 | XXS | SCH80 | Sch160 | XXS | ||||
| 6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 | 3.0 | 3.0 | 6.5 | 6.5 | 6.5 |
| 8 | 1/4 | 21 | 25 | 29 | 22 | 25 | 33 | 3.0 | 3.5 | 6.5 | 8.0 | 10.0 |
| 10 | 3/8 | 25 | 29 | 33 | 25 | 33 | 38 | 3.0 | 3.5 | 7.0 | 9.0 | 10.5 |
| 15 | 1/2 | 29 | 33 | 38 | 33 | 38 | 46 | 3.0 | 4.0 | 8.0 | 11.0 | 13.5 |
| 20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 | 3.0 | 4.5 | 8.5 | 12.5 | 14.0 |
| 25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 | 3.5 | 5.0 | 10.0 | 14.5 | 17.5 |
| 32 | 1.1 / 4 | 44 | 51 | 60 | 56 | 62 | 75 | 4.0 | 5.5 | 10.5 | 17.0 | 18.0 |
| 40 | 1.1 / 2 | 51 | 60 | 64 | 62 | 75 | 84 | 4.0 | 5.5 | 11.0 | 18.0 | 18.5 |
| 50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 | 4.5 | 7.0 | 12.0 | 19.0 | 19.0 |
| 65 | 2.1 / 2 | 76 | 83 | 95 | 92 | 102 | 121 | 5.5 | 7.5 | 15.5 | 23.5 | 29.0 |
| 80 | 3 | 86 | 96 | 106 | 110 | 121 | 146 | 6.0 | 9.0 | 16.5 | 26.0 | 30.0 |
| 100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 | 6.5 | 11.0 | 18.5 | 27.5 | 33.0 |
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे तेल पिरोया 316L टी स्टेनलेस स्टील पाइप फिटिंग फैक्टरी उत्पादन के लिए उच्च क्षमता है, प्रसव के समय छोटी मात्रा के लिए 45 दिन है, या यदि आप उस के लिए जल्दी कर रहे हैं, हम व्यवस्था कर सकते हैं और अपनी शिपिंग तारीख को पूरा।
