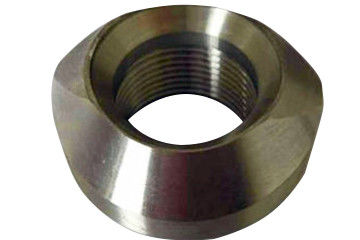

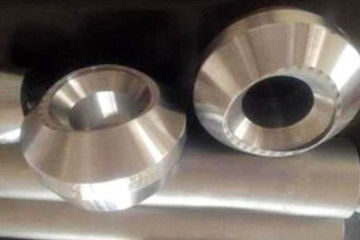

उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील Olet | विशेष विवरण:: | DN6 ~ DN600 |
|---|---|---|---|
| प्रौद्योगिकी:: | देखा और मशीनिंग | सामग्री:: | SS304,304L316,316L एट |
| आकार: | निपोलेट, लेट्रोलेट, एल्बोलेट | टेकनीक: | बट वेल्डिंग, सॉकेट वेल्डिंग और पिरोया |
| हाई लाइट: | स्टेनलेस बट वेल्ड फिटिंग्स,एसएस बुट्वेल्ड फिटिंग्स |
||
ओलेट को ओलेट सीट, काठी और काठी प्रकार पाइप संयुक्त भी कहा जाता है।यह मुख्य रूप से शाखा कनेक्शन प्रकारों के बजाय शाखा कनेक्शन के पाइप फिटिंग को मजबूत करने के लिए उपयोग किया जाता है जैसे कि टी को कम करना, प्लेट को मजबूत करना और पाइप अनुभाग को मजबूत करना। ओलेट में सुरक्षा, विश्वसनीयता, लागत में कमी, सरल निर्माण, मध्यम प्रवाह चैनल के सुधार के बकाया लाभ हैं। , श्रृंखला मानकीकरण, और सुविधाजनक डिजाइन और चयन।
विशेष रूप से उच्च दबाव, उच्च तापमान, बड़े व्यास और मोटी दीवार पाइपलाइनों में, जिसका उपयोग पारंपरिक ओले कनेक्शन विधि को बदलने के लिए किया जाता है। ओले का मुख्य शरीर पाइप के समान सामग्री के साथ उच्च गुणवत्ता वाले फोर्जिंग से बना है, जिसमें शामिल हैं कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील, आदि
मानक: MSS sp-97, GB / t19326क्यू / FG11और अन्य मानकों।
सामग्री: SS304,304L316,316L ETC
तीन प्रकार के कनेक्शन: बट वेल्डिंग कनेक्शन, सॉकेट वेल्डिंग कनेक्शन और थ्रेडेड कनेक्शन।
ओलेट का प्रकार: निओलेट, लैट्रलेट, एल्बोलेट
|
प्रकार |
जुड़ा हुआ प्रकार |
||
|
GB19326 सॉकेट वेल्डेड |
जीबी 19326 पाइप धागा |
जीबी 19326 बट-वेल्डेड |
|
|
मानक |
एसओएल (MSS SP-97 Q.TG11) |
सहने (एमएसएस एसपी -97 क्यू,FG12) |
WOL (MSS SP-97 Q / FG13) |
|
Nipolet |
एसएनएल (Q.TG/14) |
TNL (Q.FG14,SHB-PO1) |
WNL (क्यू / FG14) |
|
(45 °) Latrolet |
एसईएल (Q.TG/15) |
TLL (Q / FGlx SHB-PO1) |
डब्ल्यूएलएल (क्यू / FG15) |
|
(1 5 डी) Elbolet |
|
दूरभाष (क्यू / एफजी 1 क्यू एसएचबी-पीओ 1) |
WEL (क्यू / FG16) |
धातु टी बट वेल्डिंग ओलेट स्टेनलेस स्टील पाइप फिटिंग डेटा शीट
| औसत व्यास | सूटेड मेन पाइप का नाममात्र व्यास | एल | इ | ||||||
| मिमी | में | मिमी | में | एसटीडी | XS | XXS | एसटीडी | XS | XXS |
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1 / 4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1 / 2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1 / 2 | 27.0 | 27.0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1 / 4 | 65 | 2.1 / 2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1 / 2 | 65 | 2.1 / 2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1 / 2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54.0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73.0 | 93.7 | 93.7 | 77.0 |
| 90 | 3.1 / 2 | 150 | 6 | 47.0 | 47.0 | - | 10L6 | 101.6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120.7 | 120.7 | 98.4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93.7 | 141.3 | 141.3 | 122.2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104.8 | 169.9 | 169.9 | 146.1 |
| 200 | 8 | 250 | 10 | 69.9 | 98.4 | - | 220.7 | 220.7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93.7 | - | 274.6 | 265.1 | - |
| 300 | 12 | 350 | 14 | 85.7 | 103.2 | - | 325.4 | 317.5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357.2 | 350.9 | - |
आवेदन
1, पाइपलाइन शाखाओं के डिजाइन में पाइपलाइन सामग्री के लिए विशेष नियम हैं।
2, मुख्य पाइप में विभिन्न प्रकार के ओलेट के लिए स्पष्ट तकनीकी नियम हैं, जिसे पाइपलाइन सामग्री ग्रेड के लिए नियम कहा जाता है।
3, सामान्य तौर पर, बड़े व्यास ओलेट (मुख्य पाइप का 1/2 से अधिक) मानक टी से जुड़ा होता है, जबकि छोटा व्यास ओलेट ओलेट सेट से जुड़ा होता है, जो व्यापक रूप से विदेशों में उपयोग किया जाता है और चीन में प्रासंगिक मानक हैं।
4, छोटे व्यास ओलेट का उपयोग किया जाता है, जो आवश्यकताओं को मजबूत करने और तनाव कम करने के लिए फायदेमंद है।पाइप मानकों के अनुसार निर्मित है, सुरक्षित और विश्वसनीय है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे धातु Olet स्टेनलेस स्टील पाइप फिटिंग फैक्टरी उत्पादन के लिए उच्च क्षमता है, छोटी मात्रा के लिए प्रसव के समय 45 दिनों का है, या यदि आप उस के लिए जल्दी कर रहे हैं, हम व्यवस्था कर सकते हैं और अपनी शिपिंग तारीख को पूरा।
