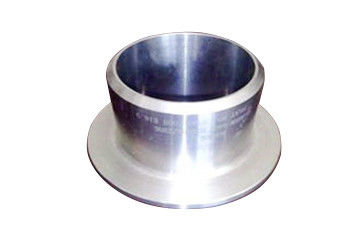

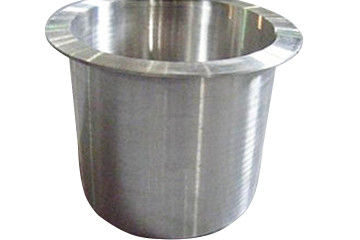

उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील बट वेल्डिंग स्टब समाप्त होता है | मानक:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| प्रजातियां:: | बट वेल्डेड पाइप फिटिंग | सामग्री:: | स्टेनलेस स्टील |
| आवेदन:: | ढीला निकला हुआ किनारा जोड़ना | हेड कोड: | गोल |
| हाई लाइट: | स्टेनलेस स्टील बटवैल एंडफिटिंग,एसएस स्टेनलेस बट वेल्ड फिटिंग |
||
स्टब एंड एक प्रकार का स्टील बट वेल्डेड पाइप है।यह आमतौर पर ढीला निकला हुआ किनारा के अंदर एक खंड है।ढीला निकला हुआ किनारा आमतौर पर लूपर निकला हुआ किनारा के रूप में जाना जाता है, जिसमें वेल्डिंग लूपर निकला हुआ किनारा, फ्लैंगिंग लूपर निकला हुआ किनारा और बट वेल्डिंग लूपर निकला हुआ किनारा शामिल हैं।इसका उपयोग अक्सर मध्यम तापमान के मामले में किया जाता है और दबाव अधिक नहीं होता है और मध्यम जंग मजबूत होती है। जब मध्यम जंग मजबूत होता है, तो निकला हुआ किनारा संपर्क माध्यम भाग स्टब समाप्त होता है, मुख्य रूप से उच्च ग्रेड जंग प्रतिरोधी सामग्री जैसे कि स्टेनलेस स्टील और अन्य सामग्री का उपयोग होता है।बाहर की तरफ, सीलिंग को प्राप्त करने के लिए कार्बन स्टील जैसे निम्न-श्रेणी की सामग्री का निकला हुआ किनारा रिंग का उपयोग किया जाता है।फ्लैंगिंग अवलोकन: फ्लैंगिंग एक मुद्रांकन प्रक्रिया है।कई प्रकार की flanging और विभिन्न वर्गीकरण विधियाँ हैं।विरूपण गुणों के अनुसार, यह बढ़ाव flanging और दबाव flanging संकोचन flanging में विभाजित किया जा सकता है।फ्लैंगिंग: विमान के हिस्से के किनारे पर एक निश्चित वक्र के साथ सीधी धार को मोड़ने और खड़ी करने की विधि को संदर्भित करता है या रिक्त सतह वाले हिस्से को मोड़ता है। अंतिम flanging गुणांक को प्रभावित करने वाले मुख्य कारक हैं: (1) बड़ा बढ़ाव δ, तनाव सख्त सूचकांक और प्लास्टिक सामग्री का अनिसोट्रॉपी गुणांक, छोटे से परम flanging गुणांक है, जो flanging के लिए अनुकूल है।
मानक: MSS sp-43, ASME b16.9, GB / t12459, आदि ASME B16.11 आदि।
आकार सीमा: DN15-DN600
सामग्री: SS304, SS304L, SS316, SS316L, S31803, S31750, S3177 आदि
स्टेनलेस स्टील बट वेल्डिंग ठूंठ अंत फिटिंग तकनीकी डाटा शीट नीचे के रूप में:
| नाममात्र व्यास |
बाहर व्यास | लंबाई | लैप नाममात्र और अधिकतम का व्यास | आर | |||
| डीएन | एनपीएस | आयुध डिपो | एल.पी. | सपा | जी | एक मैक्स | B मैक्स |
| 15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0.75 |
| 20 | 3/4 | 26.7 | 76 | 51 | 43 | 3 | 0.75 |
| 25 | 1 | 33.4 | 102 | 51 | 51 | 3 | 0.75 |
| 32 | 1.1 / 4 | 42.4 | 102 | 51 | 64 | 5 | 0.75 |
| 40 | 1.1 / 2 | 48.3 | 102 | 51 | 73 | 6 | 0.75 |
| 50 | 2 | 60.3 | 152 | 64 | 92 | 8 | 0.75 |
| 65 | 2.1 / 2 | 73.0 | 152 | 64 | 105 | 8 | 0.75 |
| 80 | 3 | 88.9 | 152 | 64 | 127 | 10 | 0.75 |
| 90 | 3.1 / 2 | 101.6 | 152 | 76 | 140 | 10 | 0.75 |
| 100 | 4 | 114.3 | 152 | 76 | 157 | 1 1 | 0.75 |
| 125 | 5 | 141.3 | 203 | 76 | 186 | 1 1 | 1.5 |
| 150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1.5 |
| 200 | 8 | 219.1 | 203 | 102 | 270 | 13 | 1.5 |
| 250 | 10 | 273.1 | 254 | 127 | 324 | 13 | 1.5 |
| 300 | 12 | 323.9 | 254 | 152 | 381 | 13 | 1.5 |
| 350 | 14 | 355.6 | 305 | 152 | 413 | 13 | 1.5 |
| 400 | 16 | 406.4 | 305 | 152 | 470 | 13 | 1.5 |
| 450 | 18 | 457.2 | 305 | 152 | 533 | 13 | 1.5 |
| 500 | 20 | 508 | 305 | 152 | 584 | 13 | 1.5 |
| 550 | 22 | 559 | 305 | 152 | 641 | 13 | 1.5 |
| 600 | 24 | 610 | 305 | 152 | 692 | 13 | 1.5 |
1।बट वेल्डिंग की प्रोसेसिंग विधि शॉर्ट ज्वाइंट होल को flanging करती है: पूर्वनिर्मित छेद की प्रोसेसिंग विधि छेद की धार स्थिति को निर्धारित करती है।
2. जब छेद के किनारे गड़गड़ाहट, आंसू, सख्त परत और अन्य दोषों से मुक्त होते हैं, तो छोटी सीमा flanging गुणांक होती है, जो flanging के लिए अनुकूल होती है।
3. वर्तमान में, पूर्वनिर्मित छेद मुख्य रूप से छिद्रण या ड्रिलिंग विधियों द्वारा संसाधित होते हैं।डेटा से पता चलता है कि ड्रिलिंग का मिनट सामान्य छिद्रण की तुलना में छोटा है।
4. पारंपरिक छिद्रण विधि में उच्च उत्पादन क्षमता होती है और यह विशेष रूप से मशीनिंग बड़े छिद्रों के लिए उपयुक्त होती है, लेकिन यह छिद्रों की सतह पर सख्त परत, गड़गड़ाहट, आंसू और इतने पर दोष का कारण बनेगी, जिससे वृद्धि होगी परम रमणीय गुणांक।
5. छिद्र की भीतरी दिशा में गड़गड़ाहट करने के लिए छिद्रण, छिद्र की मरम्मत या छिद्र के विपरीत दिशा में मुड़ने के बाद उष्मा उपचार के माध्यम से कम सीमा के झूलते गुणांक को प्राप्त किया जा सकता है।
6. ड्रिलिंग के बाद डिबगिंग की विधि भी निचली सीमा flanging गुणांक प्राप्त कर सकती है, लेकिन उत्पादन दक्षता कम है।
7. बट वेल्डिंग के पूर्ववर्ती छेद का सापेक्ष व्यास संयुक्त संयुक्त छोटा होता है: पूर्वनिर्मित छेद का सापेक्ष व्यास जितना छोटा होता है, उतना ही अधिक अलंकृत गुणांक होता है, जो फ्लेंगिंग के लिए अनुकूल होता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे स्टेनलेस स्टील बट वेल्डिंग स्टब एंड फिटिंग फैक्टरी में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
