उत्पाद विवरण:
|

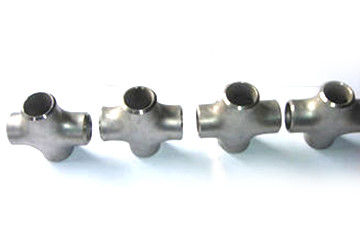

| उत्पाद का नाम:: | स्टेनलेस स्टील बट वेल्डिंग क्रॉस | आकार:: | पूर्ण आकार |
|---|---|---|---|
| आकार सीमा:: | DN15-DN1200 | संपर्क मोड:: | वेल्डिंग, धागा, निकला हुआ किनारा |
| संबंध: | वेल्डिंग, पुरुष | पैकिंग: | लकड़ी का बक्सा |
| हाई लाइट: | बट वेल्डिंग 316 स्टेनलेस स्टील फिटिंग,क्रॉस Ss316 पाइप फिटिंग |
||
क्रॉस एक पाइप कनेक्टर है, जिसका उपयोग मुख्य पाइप की शाखा पाइप में किया जाता है।क्रॉस टी को बराबर व्यास और कम करने वाले व्यास में विभाजित किया जा सकता है, टीवह बराबर व्यास पार टी के नोजल समान आकार के होते हैं;कम करने वाली क्रॉस टी का मुख्य नोजल आकार समान है, और शाखा पाइप का नोजल आकार मुख्य पाइप की तुलना में छोटा है।क्रॉस की विनिर्माण प्रक्रिया में मुख्य रूप से हाइड्रोलिक उभार और गर्म दबाव, टी शामिल हैंक्रॉस टी का हाइड्रोलिक उभार, एक विशेष हाइड्रोलिक प्रेस का उपयोग करने के लिए क्रॉस टी के रूप में एक ही व्यास के साथ ट्यूब खाली में तरल इंजेक्ट करने के लिए है,हाइड्रोलिक प्रेस के दो क्षैतिज पक्ष सिलेंडर ट्यूब खाली निकालने के लिए समकालिक रूप से चलते हैं, ट्यूब खाली की मात्रा छोटी हो जाती है, ट्यूब खाली में तरल दबाव बढ़ जाता है,धातु सामग्री साइड सिलेंडर में तरल दबाव और ट्यूब रिक्त की दोहरी कार्रवाई के तहत डाई के आंतरिक गुहा के साथ बहती है और शाखा पाइप का विस्तार करती है।,क्रॉस टी का गर्म गठन क्रॉस टी के व्यास की तुलना में ट्यूब टी के व्यास से बड़ा ट्यूब को समतल करने के लिए है, और स्ट्रेचिंग शाखा पाइप की स्थिति में एक छेद खोलें।
ट्यूब खाली गरम किया जाता है, बनाने में डाल दिया मर जाता है, और स्ट्रेचिंग शाखा पाइप के मरने में डाल दिया जाता है;दबाव के प्रभाव में।ट्यूब रिक्त रेडियल संपीड़ित होता है, रेडियल संपीड़न की प्रक्रिया में, धातु शाखा पाइप की दिशा में बहती है और मरने के खिंचाव के तहत शाखा पाइप बनाती है। उच्च उत्पादन क्षमता के साथ एक समय में क्रॉस की हाइड्रोलिक उभार प्रक्रिया का गठन किया जा सकता है;क्योंकि सीमलेस क्रॉस की हाइड्रोलिक उभार प्रक्रिया के लिए बड़े टन उपकरणों की आवश्यकता होती है।यह मुख्य रूप से dn400 से कम मानक दीवार मोटाई क्रॉस के निर्माण के लिए उपयोग किया जाता है।क्रॉस के गर्म दबाने की प्रक्रिया के लिए आवश्यक उपकरणों का टन भार कम हो जाता है। गर्म दबाए गए क्रॉस में सामग्रियों के लिए व्यापक अनुकूलन क्षमता है, जो कम कार्बन स्टील, मिश्र धातु इस्पात और स्टेनलेस स्टील के लिए उपयुक्त है;विशेष रूप से बड़े-व्यास और मोटी पाइप दीवार क्रॉस के लिए, यह बनाने की प्रक्रिया आमतौर पर अपनाई जाती है।बट वेल्डिंग क्रॉस गर्म दबाव या फोर्जिंग द्वारा स्टील से बना एक पाइप फिटिंग है।इसका कनेक्शन फ़ॉर्म सीधे क्रॉस और स्टील पाइप वेल्डिंग है।
मानक: GB12459-90, gb12401-90, ASME / ANSI b16.9, DIN, JIS, आदि।
सामग्री: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, आदि।
आकार सीमा: DN15 से DN600 तक निर्बाध;DN15 से DN1200 तक सीमेड।
सतह के उपचार: सैंडब्लास्टिंग, रोलिंग, अचार और पॉलिशिंग।
दीवार की मोटाई: 1.2 मिमी -6 मिमी आर = 1.5 डी।
कनेक्शन मोड: वेल्डिंग, त्वरित विधानसभा, धागा, निकला हुआ किनारा।
सुविधाएँ और गुण: बड़े तापमान अंतर प्रतिरोध;सामान्य दबाव 16MPa;मजबूत जंग प्रतिरोध;परिशुद्धता;दीवार की मोटाई।
सुविधाएँ और अनुप्रयोग
आवेदन: पेट्रोकेमिकल, तेल और गैस पाइपलाइन इंजीनियरिंग, प्राकृतिक गैस पाइपलाइन इंजीनियरिंग, रासायनिक संयंत्र, बिजली संयंत्र, शिपयार्ड, डेयरी, भोजन, बीयर, पेय, दवा, सौंदर्य प्रसाधन और अन्य औद्योगिक क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
बट वेल्डिंग टी क्रॉस क्रॉस स्टेनलेस स्टील पाइप फिटिंग तकनीकी डाटा शीट नीचे की तरह:
| औसत व्यास | बाहर व्यास | केंद्र से अंत तक | |||||
| डी 1 | डी 2 | ||||||
| डीएन | एनपीएस | श्रृंखला ए | श्रृंखला बी | श्रृंखला ए | श्रृंखला बी | सी | म |
| 15x15x15 | 1 / 2x1 / 2x1 / 2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1 / 2x1 / 2x3 / 8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1 / 2x1 / 2x1 / 4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3 / 4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1 / 4x1.1 / 4x1.1 / 4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1 / 4x1.1 / 4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1 / 4x1.1 / 4x3 / 4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1 / 4x1.1 / 4x1 / 2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1 / 2x1.1 / 2x1.1 / 2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1 / 2x1.1 / 2x1.1 / 4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1 / 2x1.1 / 2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1 / 2x1.1 / 2x3 / 4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1 / 2x1.1 / 2x1 / 2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1 / 2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1 / 4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारी बट वेल्डिंग टी क्रॉस क्रॉस स्टेनलेस स्टील पाइप फिटिंग कारखाने में उत्पादन की उच्च क्षमता होती है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन होता है, या यदि आप इसके लिए जल्दी कर रहे हैं, तो हम आपके शिपिंग की तारीख की व्यवस्था कर सकते हैं और मिल सकते हैं।
