उत्पाद विवरण:
|

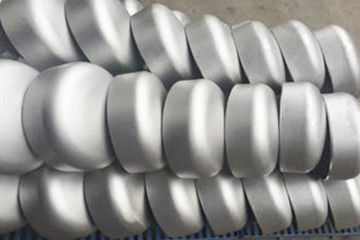

| उत्पाद का नाम:: | स्टेनलेस स्टील बट वेल्डिंग पाइप टोपी | टेकनीक:: | जाली, कास्टिंग |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | पैकिंग:: | लकड़ी के मामले, बैग |
| व्यास:: | DN15-DN1200 | आवेदन:: | तेल, पेट्रोलियम |
1, पाइप कैप, जिसे सिर, प्लग, कवर, पाइप कवर और बल्कहेड के रूप में भी जाना जाता है, को पाइप एंड पर वेल्डेड किया जाता है या पाइप फिटिंग को कवर करने के लिए पाइप के बाहरी धागे पर स्थापित किया जाता है।
2, इसका उपयोग पाइपलाइन को बंद करने के लिए किया जाता है और पाइप प्लग के समान कार्य होता है।
3, पाइप कैप का रूप अंधे प्लेट के समान है, सिवाय इसके कि अंधा प्लेट को सीलिंग के लिए हटाया जा सकता है, जबकि वेल्डेड पाइप टोपी को हटाया नहीं जा सकता।
4, पाइप कैप में उत्तल पाइप कैप, शंकु खोल, चर व्यास अनुभाग, फ्लैट कवर और हटना मुंह डिजाइन शामिल हैं।
5, टोपी मुख्य रूप से उत्तल है, जिसमें गोलार्ध टोपी, अण्डाकार टोपी, तैयार टोपी और गोलाकार टोपी शामिल हैं।
6, तनाव के दृष्टिकोण से, गोलार्द्ध की टोपी धीरे-धीरे अच्छी नहीं होती है, लेकिन विनिर्माण कठिनाई से, यह धीरे-धीरे अच्छी होती है।
7, स्टेनलेस स्टील पाइप कैप, स्टेनलेस स्टील से बने पाइप कैप को संदर्भित करता है, जिसमें मुख्य रूप से शामिल हैं: 304 304L 316 316L 321 2520 310, 317 और अन्य सामग्री।
8, बट वेल्डेड पाइप कैप वेल्डिंग के तरीके को संदर्भित करता है जब इसका उपयोग किया जाता है।Splicing के दौरान, वेल्ड की दिशा को केवल रेडियल और परिधि होने की अनुमति है।
9, यह आवश्यकता भविष्य में बड़े कैप के लिए रद्द की जा सकती है।Splicing की दूरी 3 shall से अधिक होगी और 100 मिमी से कम नहीं होगी (वेल्डिंग का ताप प्रभावित क्षेत्र एक उच्च तनाव क्षेत्र है, और क्षेत्र में रासायनिक संरचना को जला दिया जाएगा।
10, इसलिए, उच्च तनाव क्षेत्र से बचा जाना चाहिए, जो मोटाई से संबंधित है।व्यावहारिक अनुभव के अनुसार, तनाव क्षीणन की लंबाई 3 and से अधिक है, और 100 मिमी से कम नहीं)।हालांकि, प्रशीतन उपकरणों के लिए इस आवश्यकता को पूरा करना मुश्किल है।
11, बट वेल्डेड स्टेनलेस स्टील पाइप कैप का गठन करने के बाद, स्प्लिसिंग वेल्ड 100% रे या अल्ट्रासोनिक परीक्षण के अधीन होगा, और योग्यता स्तर उपकरण शेल के समान है।
12, अंतिम गठित वेल्ड का निरीक्षण स्तर और अनुपात उपकरण शेल के समान हैं।
13, उदाहरण के लिए: यदि उपकरण शेल 20% परीक्षण किया गया है, तो III योग्य है।बट संयुक्त वेल्ड और अंतिम वेल्ड भी योग्य हैं, और वेल्डिंग संयुक्त गुणांक 0.85 है।
स्टेनलेस स्टील पाइप फिटिंग फिटिंग शीट स्टेनलेस स्टील टी बट वेल्डिंग पाइप कैप
| सामान्य पाइप का आकार DN | नाली D का बाहरी व्यास | लंबाई एक ई | लंबाई b E1 | लंबाई ई पर परम दीवार मोटाई | |
| मैं श्रृंखला | II श्रृंखला | ||||
| 20 | 26.9 | 25 | 25 | 25 | 3.81 |
| 40 | 48.3 | 45 | 38 | 38 | 5.08 |
| 50 | 60.3 | 57 | 38 | 44 | 5.59 |
| 80 | 88.9 | 89 | 51 | 64 | 7.62 |
| 90 | 101.6 | - | 64 | 76 | 8.13 |
| 100 | 114.3 | 108 | 64 | 76 | 8.64 |
| 200 | 219.1 | 219 | 102 | 127 | 12.70 |
| 300 | 323.9 | 325 | 152 | 178 | 12.70 |
| 400 | 406.4 | 426 | 178 | 203 | 12.70 |
| 500 | 508 | 529 | 229 | 254 | 12.70 |
| 600 | 610 | 630 | 267 | 305 | 12.70 |
| 700 | 711 | 720 | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
| 900 | 914 | 920 | 267 | - | - |
| 1000 | 1016 | 1020 | 305 | - | - |
| 1100 | 1118 | 1120 | 343 | - | - |
| 1200 | 1220 | 1220 | 343 | - | - |
1, व्यास: dn15-dn1200
2, दीवार की मोटाई: sch5-sch160
3, मानक: ASME DIN JIS BS GB / T JB sh Hg।
4, विशेष रूप से शामिल हैं: GB / t12459-2017, GB / t13401-2017, ASME b16.9, sh3408, sh3409, Hg / t21635, DL / t695, SY / t0510, din2617।
5, पैकिंग: लकड़ी के मामले, गत्ते का डिब्बा।
6, उपयोग: पानी, पेय, बीयर, भोजन, पेट्रोकेमिकल, परमाणु ऊर्जा, मशीनरी, चिकित्सा उपकरण, रासायनिक उर्वरक, जहाज निर्माण, जलरोधी उपचार, पाइपलाइन, आदि।
7, उत्पादन प्रक्रिया: खिला, कंबल, वेल्डिंग, पीस, ड्रम दबाने, flanging, गर्म दबाने, ठंड दबाने, ठीक पीस, trimming, नमकीन बनाना, स्वीकृति और वितरण।
8, प्रोसेस मैन्युफैक्चरिंग का सही तरीका है: ब्लैंकिंग - बड़ी प्लेट में छोटी प्लेट असेंबल करना - फॉर्मिंग - एनडीटी।यदि बनाने से पहले परीक्षण करना गलत है, तो इसे बनाने के बाद योग्य होने की गारंटी नहीं दी जा सकती है।दूसरे शब्दों में, NDT अंतिम NDT को संदर्भित करता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
स्टेनलेस स्टील पाइप फिटिंग कारखाने के लिए हमारे स्टेनलेस स्टील टी बट वेल्डिंग पाइप कैप में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
