उत्पाद विवरण:
|
| उत्पाद का नाम:: | मिश्रधातु पार | आकार:: | पूर्ण आकार |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | प्रौद्योगिकी:: | शीर्ष, प्रेस, फोर्ज, कास्ट |
| सामग्री:: | एल्यूमीनियम, तांबा, निकल आदि | आवेदन:: | रासायनिक, पेट्रोलियम और धातु विज्ञान |
| हाई लाइट: | मिश्र धातु तांबा निकल फिटिंग,पेट्रोलियम निकल पाइप फिटिंग |
||

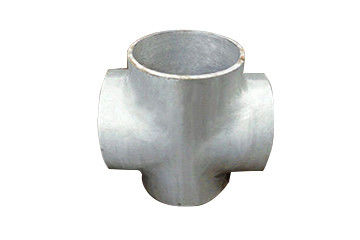

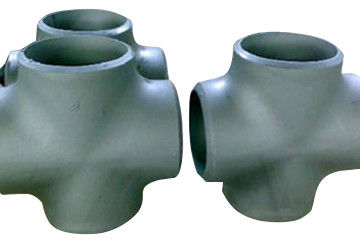

मिश्र धातु क्रॉस, के रूप में भी जाना जाता है पार करना फिटिंग और पार करना जोड़ों, एक ही नाममात्र व्यास के साथ चार पाइपों को जोड़ने और ऊर्ध्वाधर चौराहे बनाने के लिए उपयोग किया जाता है।यह मुख्य रूप से उस स्थान पर उपयोग किया जाता है जहां मुख्य पाइप को शाखाबद्ध किया जाना है या जहां चार पाइप इकट्ठे किए जाने हैं।इसमें सुविधाजनक कनेक्शन और सरल ऑपरेशन की विशेषताएं हैं।
मिश्र धातु पार करना गर्म दबाव ट्यूब के आकार के आकार के चार-तरफा व्यास से बड़ा खाली करने के लिए है पार करना व्यास।ड्रॉइंग ब्रांच पाइप की स्थिति में एक छेद खोला जाता है, ट्यूब को गर्म किया जाता है और इसे बनाने वाले डाई में डाल दिया जाता है, और ड्रॉइंग ब्रांच पाइप के लिए एक ट्यूब ट्यूब में स्थापित किया जाता है।
1. दबाव की कार्रवाई के दौरान, ट्यूब रिक्त रेडियल रूप से संपीड़ित होता है।रेडियल संपीड़न की प्रक्रिया में, धातु शाखा पाइप की ओर बहती है और मरने के खिंचाव के तहत शाखा पाइप बनाती है।
2. पूरी प्रक्रिया ट्यूब खाली के रेडियल संपीड़न और शाखा पाइप के ड्राइंग द्वारा बनाई गई है।
3. हाइड्रोलिक विस्तार क्रॉस से अलग, गर्म दबाया क्रॉस शाखा के धातु को ट्यूब खाली के रेडियल आंदोलन द्वारा मुआवजा दिया जाता है, जिसे रेडियल मुआवजा प्रक्रिया के रूप में भी जाना जाता है।
4. हीटिंग के बाद दबाए गए क्रॉस के उपयोग के कारण, सामग्री बनाने के लिए आवश्यक उपकरणों का टन भार अपेक्षाकृत कम है, जो मुख्य रूप से मानक दीवार मोटाई मिश्र धातु क्रॉस के निर्माण के लिए dn400 से कम है।
1, मिश्र धातु क्रॉस की सतह पर ऑक्साइड पैमाने को बनाने से पहले हटा दिया जाएगा।वेल्डिंग की सुविधा के लिए, मिश्र धातु सामग्री और जुड़े पाइप का स्टील ग्रेड समान होगा।
2, पैकेजिंग आवश्यकताओं, छोटे पाइप फिटिंग के लिए, जैसे निर्यात, हमें लकड़ी के बक्से बनाने की आवश्यकता है, लगभग 1 घन मीटर, की संख्या पार करना बक्से एक टन से अधिक नहीं होना चाहिए।
3, मिश्र धातु क्रॉस व्यापक रूप से रासायनिक उद्योग, पेट्रोलियम, धातु विज्ञान, गैस, बिजली, जहाज निर्माण, एयर कंडीशनिंग, ऑटोमोबाइल, निर्माण, थर्मल पाइपलाइन, वैक्यूम उपकरण और विभिन्न औद्योगिक पाइपलाइनों में उपयोग किया जाता है।
पेट्रोलियम स्टील स्ट्रिप क्रॉस कॉपर निकल मिश्र धातु पाइप फिटिंग डेटा शीट
|
डीएन |
व्यास के बाहर नाममात्र |
सीमा आयाम (मिमी) |
|||
|
डी |
घ |
एल |
जेड |
||
|
15 |
20 |
26 |
20 |
56 |
16 |
|
20 |
25 |
32 |
25 |
66 |
20 |
|
25 |
32 |
40 |
32 |
80 |
22 |
|
32 |
40 |
50 |
40 |
98 |
27 |
|
40 |
50 |
61 |
50 |
120 |
31 |
|
50 |
63 |
75 |
63 |
148 |
38 |
|
65 |
75 |
88 |
75 |
189 |
44 |
|
80 |
90 |
104 |
90 |
200 |
51 |
|
100 |
110 |
127 |
110 |
240 |
61 |
|
125 |
140 |
161 |
140 |
300 |
76 |
|
150 |
160 |
180 |
160 |
339 |
96 |
|
200 |
225 |
247 |
225 |
484 |
119 |
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे पेट्रोलियम स्टील स्ट्रिप क्रॉस कॉपर निकल मिश्र धातु पाइप फिटिंग कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
