उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील पिरोया युग्मन | विशेष विवरण:: | DN6 ~ DN100 |
|---|---|---|---|
| दबाव:: | 3000/6000 / 9000LB | प्रौद्योगिकी:: | फोर्जिंग गठन |
| प्रयोग: | तेल गैस जल, पाइप के लिए कनेक्शन | कीवर्ड: | स्टेनलेस स्टील पाइप फिटिंग |
| हाई लाइट: | पिरोया एस एस पाइप युग्मन,स्टेनलेस स्टील पाइप युग्मन |
||

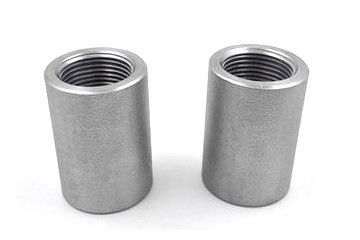

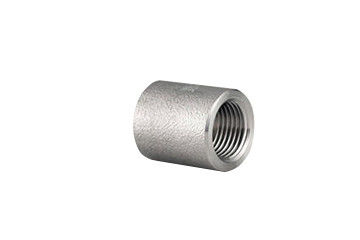

युग्मन औद्योगिक पाइप कनेक्शन में एक आम फिटिंग है।पाइप का एक छोटा टुकड़ा जो दो पाइपों को जोड़ता था।इसे बाहरी संयुक्त और प्रत्यक्ष सिर भी कहा जाता है।अपने सुविधाजनक उपयोग के कारण, युग्मन का व्यापक रूप से नागरिक निर्माण, उद्योग, कृषि और अन्य क्षेत्रों में उपयोग किया जाता है। स्टील रहित डबल डबल धागा पिरोया हुआ युग्मन एक प्रकार का उच्च दबाव वाला थ्रेडिंग युग्मन है, जो मुख्य रूप से राउंड स्टील या पिंड के रिक्त स्थान को फोर्ज करके बनता है। तब खराद द्वारा संसाधित किया जाता है। थ्रेडेड कपलिंग एक पाइप कनेक्टर है जिसे राउंड स्टील या इनगॉट के फोर्जिंग के बाद मशीन किया जाता है।इसका कनेक्शन फॉर्म थ्रेडेड कनेक्शन है, और युग्मन को पाइप थ्रेड के साथ लगाया और तय किया गया है।मुख्य विनिर्माण मानक ANSI / ASME B16.11 और GB / T 14383-2008 हैं।
आकार: dn6, DN8, dn10, DN15, DN20, DN25, DN32, Dn40, DN50, DN65, DN80, DN100।आमतौर पर इस्तेमाल किया जाने वाला ऑर्डर स्पेसिफिकेशन dn15-dn50 है।
दबाव: 3000lb, 6000lb, 9000lb या sch80, sch160, XXS।
मानक: ASME B16.11, Hg / T 21634-1996, MSS SP-83, MSS sp-79, MSS sp-97, MSS sp-95, GB / T 14383-2008, SH / t3410-96, gd2000, GD87 , 40t025-2005, आदि।
त्वरित कनेक्ट थ्रेडिंग युग्मन Stainelss स्टील पाइप फिटिंग डेटा शीट
| साधारण साइज़ | आंतरिक व्यास | सामग्री व्यास | पेंच का व्यास | धागे की लंबाई | ऊंचाई | होल स्पेसिंग | सामग्री की लंबाई |
| 10 | 17.3 | 8.9 | M10 | 30 | 43 | 28 | 116 |
| 15 | 21.7 | एस। 9 | M10 | 30 | 46 | 34 | 130 |
| 20 | 27.2 | एस। 9 | M10 | 35 | 51 | 40 | 140 |
| 25 | 34 | 8.9 | M10 | 35 | 59 | 46 | 160 |
| 32 | 42.5 | 8.9 | M10 | 35 | 68 | 56 | 185 |
| 40 | 48.6 | 8.9 | M10 | 35 | 74 | 62 | 200 |
| 50 | 60.5 | 8.9 | M10 | 40 | 85 | 74 | 240 |
| 65 | 76.8 | 8.9 | M10 | 40 | 107 | 88 | 280 |
| 80 | 89.4 | 8.9 | M10 | 45 | 117 | 101 | 310 |
| 100 | 114.3 | एस। 9 | M10 | 45 | 145 | 126 | 380 |
| 125 | 139.8 | 10.8 | M12 | 55 | 175 | 154 | 455 |
| 150 | 165.2 | 10.8 | M12 | 55 | 200 | 182 | 520 |
| 200 | 216.3 | 14.6 | M16 | 65 | 254 | 236 | 665 |
| 250 | 267.4 | 14.6 | M16 | 65 | 308 | 286 | 805 |
| 300 | 318.5 | 18.3 | M20 | 85 | 371 | 344 | 970 |
| 350 | 355.6 | 18.3 | M20 | 85 | 403 | 377 | 1050 |
| 400 | 406.4 | 21.9 | M24 | 85 | 446 | 434 | 1170 |
| 450 | 457.2 | 21.9 | M24 | 85 | 508 | 484 | 1320 |
| 500 | 508 | 30 | M30 | 90 | 556 | 548 | 1470 |
| 550 | 558.8 | 30 | M30 | 90 | 605 | 598 | 1610 |
| 600 | 609.6 | 36 | M36 | 110 | 663 | 656 | 1750 |
| 650 | 660.4 | 36 | M36 | 120 | 713 | 706 | 1890 |
| 700 | 711.2 | 36 | M36 | 120 | 764 | 758 | 2020 |
| 750 | 762 | 36 | M36 | 120 | 818 | 810 | 2160 |
| 125ALB | 15-15 | M16 | 75 | 185 | 190 | 520 | |
| 125ALB | 10-10 | M16 | 75 | 185 | 180 | 510 |
यह प्राकृतिक गैस, विद्युत शक्ति, पेट्रोलियम, रसायन, औद्योगिक, दवा, दबाव पाइपलाइन, आदि में व्यापक रूप से उपयोग किया जाता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे इस्पात फ्लैट कारखाने में उत्पादन के लिए उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
