उत्पाद विवरण:
|
| उत्पाद का नाम:: | कार्बन स्टील ने कोहनी को पिरोया | मानक:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| विनिर्माण मानक ：: | ASME / ANSI B16.9 | लाभ:: | एसिड और क्षार al संक्षारण प्रतिरोध |
| प्रयोग: | तेल गैस जल औद्योगिक | पैकिंग: | लकड़ी का मामला या फूस |
| हाई लाइट: | ISO9001 Cs कोहनी,Cs पाइप फिटिंग |
||
कोहनी एक आम कनेक्टिंग पाइप है जिसका उपयोग पाइपलाइन स्थापना में किया जाता है।यह पाइपलाइन को एक निश्चित कोण पर मोड़ने के लिए एक ही या अलग-अलग नाममात्र व्यास के साथ दो पाइपों को जोड़ता है।इसकी वक्रता त्रिज्या के अनुसार, इसे लंबी त्रिज्या कोहनी और लघु त्रिज्या कोहनी में विभाजित किया जा सकता है।लंबी त्रिज्या कोहनी पाइप के बाहरी व्यास को संदर्भित करती है जिसकी वक्रता का त्रिज्या 1.5 गुना है, अर्थात, आर / 1.5 डी।एसhort त्रिज्या कोहनी पाइप के बाहरी व्यास को संदर्भित करता है जिसकी वक्रता त्रिज्या r = 1.0D के बराबर होती है। दबाव रेटिंग के अनुसार, लगभग 17 प्रकार हैं, जो अमेरिकी पाइप मानकों के समान हैं।इसमें शामिल हैं: sch5s, sch10s, sch10, sch20, sch30, sch40s, STD, sch40, sch60, sch60s, sch80s, XS;sch80, schh100, sch120, sch140, sch160, XXS;सबसे अधिक इस्तेमाल किए जाने वाले एसटीडी और एक्सएस हैं।विभिन्न आकृतियों और उपयोगों के अनुसार, इसे में विभाजित किया जा सकता है: नाली कोहनी, सामी कोहनी, डबल सॉकेट कोहनी, निकला हुआ कोहनी, कोहनी को कम करना। इसके अलावा, यह भी शामिल हैठोस सीट कोहनी, आंतरिक और बाहरी दांत कोहनी, मुद्रांकन कोहनी, धक्का कोहनी, सॉकेट कोहनी, बट वेल्डिंग कोहनी, आंतरिक तार कोहनी, आदि।

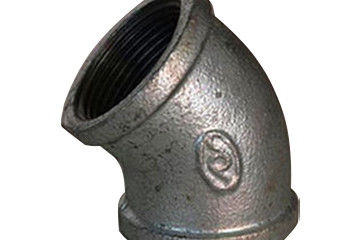

90 डिग्री कोहनी और 45 डिग्री कोहनी के बीच का अंतर यह है कि 90 डिग्री कोहनी के दो छिद्रों की विस्तार रेखाएं लंबवत हैं, जबकि 45 डिग्री कोहनी के दो छिद्रों की विस्तार रेखाएं एक तीव्र कोण में मिलती हैं। 90 डिग्री कोहनी के दोनों किनारों पर पाइप को जोड़ने के बाद एक समकोण बनता है, और 45 डिग्री कोहनी के दोनों किनारों पर पाइप को जोड़ने के बाद एक कुंद कोण बनता है। कार्बन स्टील थ्रेडेड एल्बो एक पाइप फिटिंग है जो पाइपलाइन सिस्टम में पाइप लाइन की दिशा को बदल देता है। कोण के अनुसार, 45 ° और 90 ° हैं।इसके अलावा, अन्य असामान्य कोण कोहनी जैसे कि 60 ° भी परियोजना की जरूरतों के अनुसार शामिल हैं।पिरोया हुआ कोहनी एक पेंच मुंह, एक झुकने वाला हिस्सा, आदि से बना है, जो इस बात की विशेषता है कि पेंच मुंह पर एक थ्रेडेड नाली है।पाइपलाइन प्रणाली में, थ्रेडेड कोहनी एक पाइप फिटिंग है जो पाइप लाइन की दिशा बदलती है।थ्रेडेड एल्बो का दबाव: 2000lb, 3000lb और 6000lb थ्रेडेड एल्बो का मुख्य विनिर्माण मानक सामान्यतः GB / t14383, ASME B16.11 और BS 3799 है।
मानक: GB / t14383, ASME B16.11 और BS 3799
सामग्री: कार्बन स्टील
आकार सीमा: DN 15-700
दबाव रेंज: 2000lb, 3000lb और 6000lb
मोटाई: STD, XS और sch160
सतह के उपचार: तेल विरोधी;विरोधी पेंटिंग
| डीएन | बाहर व्यास | आयामों को समाप्त करने के लिए केंद्र | |
| एक श्रृंखला | B श्रृंखला | लंबी त्रिज्या | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1 (73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
| 650 | 660 | - | 405 |
| 700 | 711 | 720 | 438 |
1, इसके गुण अन्य प्लास्टिक पाइपों से बेहतर हैं।उपयोगिता मॉडल में सरल स्थापना और अच्छी तापीय चालकता के फायदे हैं, जो फर्श हीटिंग सिस्टम के लिए उपयुक्त है।
2, यह उत्कृष्ट प्रभाव शक्ति, गर्म पिघल वेल्डिंग और यांत्रिक कनेक्शन, pb-pp-r की तापीय चालकता से बेहतर है।
3, लंबी अवधि के दबाव प्रतिरोध केवल डिजाइन तनाव से है, और कार्बन स्टील थ्रेडेड कोहनी का दबाव प्रतिरोध सबसे अच्छा है।
4, कम तापमान का प्रभाव प्रतिरोध बेहतर है।सर्दियों के निर्माण के दौरान, पाइप को प्रभावित और दरार करना आसान नहीं है, जो निर्माण व्यवस्था के लचीलेपन को बढ़ाता है।
5, कार्बन स्टील 45 ° पिरोया हुआ कोहनी मुख्य रूप से पेट्रोलियम और गैस पाइपलाइन इंजीनियरिंग, प्राकृतिक गैस पाइपलाइन इंजीनियरिंग, रासायनिक संयंत्र, बिजली संयंत्र, शिपयार्ड, दवा, डेयरी, बीयर, पेय, जल संरक्षण, आदि में उपयोग किया जाता है।
6, यह व्यापक रूप से डेयरी, भोजन, बीयर, पेय, दवा, सौंदर्य प्रसाधन और अन्य औद्योगिक क्षेत्रों में उपयोग किया जाता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
