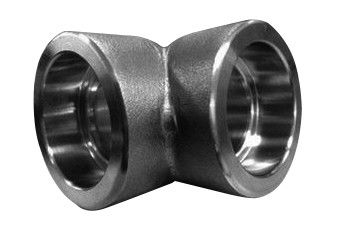

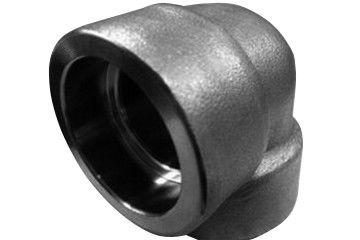

उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील सॉकेट वेल्डिंग कोहनी | मानक:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| प्रौद्योगिकी:: | धक्का देना, दबाना और फोर्ज करना | संपर्क मोड:: | सॉकिट वेल्डिंग |
| प्रकार: | कोहनी | आकार: | 1/2 '~ 6' |
| हाई लाइट: | 6 'ss 90 पाइप कोहनी,ss 90 डिग्री कोहनी |
||
एक पाइपिंग सिस्टम में, एक कोहनी एक फिटिंग है जो पाइप चलाने की दिशा को बदल देती है।कोण के अनुसार, आमतौर पर उपयोग किए जाने वाले तीन प्रकार होते हैं: 45 ° और 90 ° 180 °।
इसके अलावा, परियोजना की जरूरतों के अनुसार, 60 ° जैसे अन्य असामान्य कोण कोहनी हैं। कोहनी सामग्री में कच्चा लोहा, स्टेनलेस स्टील, मिश्र धातु इस्पात, निंदनीय कच्चा लोहा, कार्बन स्टील, अलौह धातु और प्लास्टिक, आदि शामिल हैं।
पाइपलाइन से जुड़ने के तरीके हैं: प्रत्यक्ष वेल्डिंग (सबसे अधिक इस्तेमाल किया जाने वाला तरीका), निकला हुआ किनारा कनेक्शन, हॉट-मेल्ट कनेक्शन, इलेक्ट्रिक फ्यूजन कनेक्शन, थ्रेडेड कनेक्शन और सॉकेट कनेक्शन, आदि। के अनुसार उत्पादन प्रक्रिया में विभाजित किया जा सकता है: वेल्डिंग कोहनी, मुद्रांकन कोहनी, धक्का कोहनी, कास्टिंग कोहनी, बट वेल्डिंग कोहनी, आदि
90 ° कोहनी को अलग-अलग लंबी और छोटी त्रिज्या के अनुसार लंबी त्रिज्या कोहनी और लघु त्रिज्या कोहनी में विभाजित किया जा सकता है।90 ° लंबी त्रिज्या कोहनी पाइप के बाहरी व्यास को संदर्भित करती है जिसकी वक्रता त्रिज्या 1.5 गुना के बराबर है, अर्थात आर = 1.5 डी।
1. 90 ° लघु त्रिज्या कोहनी का अर्थ है कि इसकी वक्रता त्रिज्या पाइप के बाहरी व्यास के बराबर है, अर्थात, आर = डी।
2. आम तौर पर, पाइप का व्यास अपेक्षाकृत छोटा होता है, जो सामान्य घरेलू जल तापन या बिजली पाइपलाइन प्रणाली में काफी आम है।
3. सॉकेट वेल्डिंग कोहनी को पाइप या स्टील प्लेट पर काटा और वेल्ड किया जा सकता है, और इसकी विशिष्टता बहुत बड़ी हो सकती है।
4. झुकता की संख्या और त्रिज्या फैब्रिकेटर द्वारा स्वतंत्र रूप से निर्धारित किया जाता है।कोहनी ज्यामिति में बाहरी व्यास, आंतरिक व्यास और दीवार की मोटाई शामिल है।
5. वक्रता की त्रिज्या को नियंत्रित करना भी आवश्यक है।चूंकि इनमें से अधिकांश पाइप फिटिंग का उपयोग वेल्डिंग के लिए किया जाता है, वेल्डिंग की गुणवत्ता में सुधार करने के लिए, छोरों को एक निश्चित कोण के साथ एक निश्चित कोण के साथ, और विचलन सीमा निर्दिष्ट की जाती है।
6. सतह की गुणवत्ता और यांत्रिक गुण मूल रूप से पाइप के समान हैं।वेल्डिंग की सुविधा के लिए, कनेक्टेड पाइप का स्टील ग्रेड समान है।
7. 90 डिग्री सॉकेट वेल्डिंग कोहनी व्यापक रूप से हाइड्रोलिक सिस्टम में अपनी अनूठी निर्माण प्रक्रिया और उच्च दबाव प्रतिरोध के कारण उपयोग किया जाता है।
8. 90 डिग्री सॉकेट वेल्डिंग कोहनी अमेरिकी ANSI B16.10 से उत्पन्न हुई, इसके फायदे सरल और सुविधाजनक निर्माण, विश्वसनीय उत्पाद गुणवत्ता और मानकीकरण के उच्च स्तर के साथ, यह व्यापक रूप से चीन में उपयोग किया जाता है।
9. 90 डिग्री सॉकेट वेल्डिंग कोहनी में चार भाग होते हैं: सॉकेट, सॉकेट, सॉकेट और झुकने वाला शरीर।
10 इसकी अनूठी विशेषताओं और परिपक्व विनिर्माण प्रौद्योगिकी इसकी उचित डिजाइन, सरल संचालन और मजबूत व्यावहारिकता को उजागर करती है।
1, स्टेनलेस स्टील सॉकेट वेल्डिंग कोहनी का अंतर यह है कि सामग्री अलग है, और इसमें निहित रासायनिक संरचना लंबे समय तक जंग और जंग से कोहनी की सतह को बनाए रखेगी।
2, यह सीआर, नी और अन्य मिश्र धातुओं के उच्च अनुपात को जोड़कर बनाया गया है, और सामग्री अनुपात 20% से अधिक तक पहुंच सकता है।
3, स्टेनलेस स्टील कोहनी के आमतौर पर इस्तेमाल किए जाने वाले स्टील प्रकार हैं: 304304L, 321316316L, आदि।
4, स्टेनलेस स्टील कोहनी की ताकत और क्रूरता सूचकांक सभी प्रकार के स्टील का सबसे अच्छा है, और इसका सबसे उत्कृष्ट लाभ संक्षारण प्रतिरोध है।
5, स्टेनलेस स्टील का उपयोग रासायनिक उद्योग, पेपरमेकिंग और अन्य संक्षारक अवसरों में किया जाना चाहिए।
6 '90 डिग्री मेटल टी पाइप एल्बो एसएस सॉकेट वेल्ड फिटिंग डेटा शीट
| डीएन | बाहर व्यास | 90 डिग्री कोहनी | ||
| एक श्रृंखला | B श्रृंखला | लंबी त्रिज्या | लघु त्रिज्या | |
| 15 | 213 | 18 | 38 | - |
| 20 | 26.9 | 25 | 38 | - |
| 25 | 33.7 | 32 | 38 | 25 |
| 32 | 42.4 | 38 | 48 | 32 |
| 40 | 483 | 45 | 57 | 38 |
| 50 | 603 | 57 | 76 | 51 |
| 65 | 76.1 (73) | 76 | 95 | 64 |
| 80 | 88.9 | 89 | 114 | 76 |
| 100 | 1143 | 108 | 152 | 2 |
| 125 | 139.7 | 133 | 190 | 127 |
| 150 | 1683 | 159 | 229 | 152 |
| 200 | 219.1 | 219 | 305 | 203 |
| 250 | 273 | 273 | 381 | 254 |
| 300 | 323.9 | 325 | 457 | 305 |
| 350 | 355.6 | 377 | 533 | 356 |
| 400 | 406.4 | 426 | 610 | 406 |
| 450 | 457 | 478 | 686 | 457 |
| 500 | 508 | 529 | 762 | 508 |
| 550 | 559 | - | 838 | 559 |
| 600 | 610 | 630 | 914 | 610 |
| 650 | 660 | - | 991 | 660 |
| 700 | 711 | 720 | 1067 | 711 |
स्टेनलेस स्टील सॉकेट वेल्डिंग 90 डिग्री कोहनी मुख्य रूप से पेट्रोकेमिकल, चिकित्सा और स्वास्थ्य, बिजली, एयरोस्पेस, सैन्य उद्योग, अग्नि सुरक्षा, धातु विज्ञान, जहाज निर्माण, गैस, परमाणु ऊर्जा, पर्यावरण संरक्षण और अन्य विभागों और उच्च दबाव और सटीक आकार की आवश्यकता वाले क्षेत्रों में उपयोग किया जाता है ।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे इस्पात फ्लैट कारखाने में उत्पादन के लिए उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
