उत्पाद विवरण:
|
| सामग्री: | कार्बन स्टील | आकार: | 1/2"-48" (डीएन15-डीएन1200) |
|---|---|---|---|
| सतह का उपचार: | गर्म जस्ती / काला | आवेदन: | कनेक्ट पाइप्स |
| मानक: | दीन, जिस, एएनएसआई, एएसएमई, जीबी | मोटाई: | 2mm-50mm |
| प्रमुखता देना: | ASME B16.9 पाइप फिटिंग टी,कार्बन स्टील पाइप फिटिंग टी,हॉट जस्ती कार्बन स्टील समान टी |
||

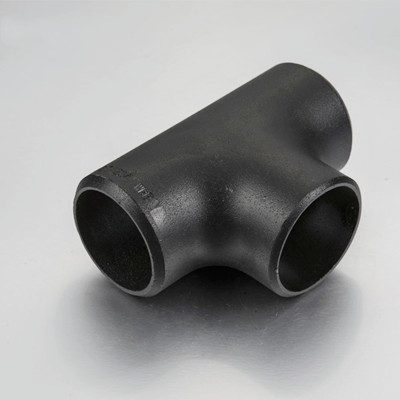

कार्बन स्टील टी एक तरह की पाइप फिटिंग है।आम तौर पर दो श्रेणियां होती हैं।एक समान व्यास वाला टी है, जिसके दोनों सिरों पर समान व्यास है, और अन्य दो से भिन्न व्यास वाले शाखा पाइप को कम करने वाला टी कहा जाता है, और दूसरा टी को कम कर रहा है।
कार्बन स्टील टी का प्रतिनिधित्व इस प्रकार है: उदाहरण के लिए, "T3" टी का अर्थ है समान व्यास वाला टी जिसका बाहरी व्यास 3 इंच है, "T4" × चार × 3.5 "चार इंच के समान व्यास के साथ कम करने वाले टी को संदर्भित करता है और 3.5 इंच का कम करने वाला व्यास।
कनेक्शन: बट वेल्ड
सामग्री: कार्बन स्टील - एएसटीएम A234 WPB
टेकनीक: स्टील पाइप या स्टील प्लेट से निर्मित
दीवार की मोटाई: एसटीडी, SCH40, SCH60, XS, SCH80, XXS
मानक: एएनएसआई / एएसएमई बी 16.9 डीआईएन 2605, 2615, 2616, 2617
आकार: 1/2 "- 24" (निर्बाध) और 4 "- 72" (सीम);डीएन15 - 1200
ASME B16.9 SCH40 DN50 ASTM A234 WPB कार्बन स्टील टी तकनीकी डेटा शीट नीचे दी गई है:
| औसत व्यास | सॉकेट की गहराई | सॉकेट का आयाम | दीवार की मोटाई | सॉकेट के नीचे से केंद्र | |||||
| सीमिन | |||||||||
| डीएन | एनपीएस | जमीना | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 1 1 | 1 1 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 1 1 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
कार्बन स्टील टी, पैरामीटर मानक आम तौर पर है: 10 # 20 # ए 3 क्यू 235 ए 20 जी 20 जी 16 एमएन एएसटीएम ए 234 एएसटीएम ए 105 एएसटीएम ए 403, आदि।
बाहरी व्यास 2.5 - 60 , 26 ″ - 60 से वेल्डेड टी तक होता है।दीवार की मोटाई 28-60 मिमी है।
दबाव ग्रेड sch5s, sch10s, sch10, sch20, sch30, sch40s, STD, sch40, sch60, sch80s और XS हैं;Sch80, Sch100, Sch120, Sch140, Sch160, XXS।
कार्बन स्टील टी का व्यापक रूप से देश और विदेश में प्रमुख बिजली संयंत्रों, रासायनिक उद्योग, प्रकाश उद्योग, धातु विज्ञान, शहरी निर्माण, जहाज निर्माण, प्राकृतिक गैस इंजीनियरिंग, खाद्य निर्माण, पेपरमेकिंग, दवा और अन्य उद्योगों में उपयोग किया जाता है।
