उत्पाद विवरण:
|
| उत्पाद का नाम: | बट वेल्डिंग निकला हुआ किनारा | सामग्री: | कार्बन स्टील |
|---|---|---|---|
| संबंध: | वेल्डिंग | मानक: | GB / ANSI / JIS / DIN |
| पैकिंग: | मानक पैकिंग | प्रयोग: | कॉनवे वाटर गैस ऑयल |
| प्रमुखता देना: | 2.5MP बट वेल्डिंग निकला हुआ किनारा,DN65 बट वेल्डिंग निकला हुआ किनारा,पाइपलाइन बट वेल्डिंग निकला हुआ किनारा |
||

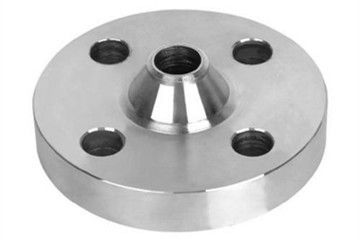

बट वेल्डिंग निकला हुआ किनारा, जिसे उच्च गर्दन निकला हुआ किनारा भी कहा जाता है, एक प्रकार का पाइप फिटिंग है, जो गर्दन और पाइप संक्रमण के साथ निकला हुआ किनारा और पाइप के साथ बट वेल्डिंग कनेक्शन को संदर्भित करता है।बट वेल्डिंग निकला हुआ किनारा ख़राब करना आसान नहीं है, अच्छी तरह से सील है, और व्यापक रूप से उपयोग किया जाता है।यह दबाव या तापमान या उच्च तापमान, उच्च दबाव और कम तापमान के बड़े उतार-चढ़ाव के साथ पाइपलाइन के लिए उपयुक्त है।कीमत अपेक्षाकृत सस्ती है, और नाममात्र दबाव 2.5MPa से अधिक नहीं है;इसका उपयोग महंगी, ज्वलनशील और विस्फोटक मीडिया के परिवहन के लिए भी किया जाता है।नाममात्र दबाव pn16mpa के बारे में है।
मानक: GB / ANSI / JIS / DIN
कनेक्शन: वेल्डिंग
उपयोग: कॉनवे वॉटर गैस ऑयल
बट वेल्डिंग निकला हुआ किनारा की स्थापना अनुक्रम:
1. सबसे पहले, बट वेल्डिंग निकला हुआ किनारा में शामिल होने से पहले, जुड़े हुए स्टेनलेस स्टील पाइप फिटिंग के आंतरिक और बाहरी पक्षों को छांटना चाहिए।
2. नाली की अंगूठी के साथ निकला हुआ किनारा प्लेटें क्रमशः कनेक्ट होने के लिए पाइप पर स्थापित की जाती हैं।
3. नाली के छल्ले के साथ निकला हुआ किनारा प्लेट में दोनों तरफ ओ-आकार की रबर सीलिंग रिंग और स्टेनलेस स्टील सीलिंग रिंग डालें।सीलिंग रिंग का आंतरिक व्यास पाइप के समान है।
4. फिर बोल्ट के साथ निकला हुआ किनारा छेद कनेक्ट करें, और बोल्ट विधानसभा को सममित रूप से कस लें।
5. बट वेल्डिंग निकला हुआ किनारा कसते समय, प्रत्येक संयुक्त की सीलिंग को आवश्यक विनिर्देश तक पहुंच बनाने के लिए ध्यान देना चाहिए।
कार्बन स्टील Flanges बट वेल्डिंग निकला हुआ किनारा नीचे के रूप में तकनीकी डाटा शीट:
| औसत व्यास | 16kg = एल।6MPa | ||||
| बाहरी व्यास | बोल्ट छेद दूरी | बोल्ट का व्यास | बोल्ट का छेद नंबर | निकला हुआ मोटा किनारा | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
ए।प्लास्टिक बुलबुला बैग पैकेज b.Wove बैग पैकेज c। फूस डी।अनुकूलित।
हमारे इस्पात फ्लैट कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 35 दिनों का है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
