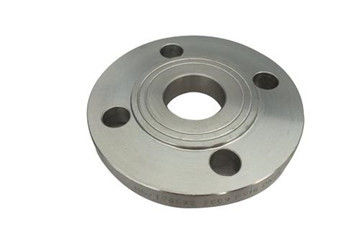

उत्पाद विवरण:
|
| उत्पाद का नाम: | सॉकेट वेल्डिंग निकला हुआ किनारा | सामग्री: | कार्बन स्टील |
|---|---|---|---|
| संबंध: | वेल्डिंग | मानक: | दीन, एएनएसआई, ASTM, JIS, जीबी |
| आकार: | अनुकूलित आकार | आवेदन: | तेल, पेट्रोलियम |
| प्रमुखता देना: | ASME सॉकेट वेल्डिंग निकला हुआ किनारा,40mpa सॉकेट वेल्डिंग निकला हुआ किनारा,DN1000 सॉकेट वेल्डिंग निकला हुआ किनारा |
||
सॉकेट वेल्डिंग निकला हुआ किनारा का मूल आकार गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा के समान है।एक सॉकेट निकला हुआ किनारा के आंतरिक छेद में खोला जाता है, और पाइप को सॉकेट में डाला जाता है और वेल्डेड किया जाता है।निकला हुआ किनारा के पीछे वेल्ड रिंग वेल्ड करें।सॉकेट निकला हुआ किनारा और खांचे के बीच की खाई को जोड़ा जाना आसान है।यदि इसे अंदर वेल्डेड किया जाता है, तो जंग से बचा जा सकता है।
सॉकेट वेल्डिंग निकला हुआ किनारा की थकान शक्ति फ्लैट वेल्डिंग निकला हुआ किनारा की तुलना में 5% अधिक है, और स्थिर ताकत समान है।इस सॉकेट एंड निकला हुआ किनारा का उपयोग करते समय, इसके आंतरिक व्यास को पाइप के आंतरिक व्यास से मेल खाना चाहिए।सॉकेट flanges केवल नाममात्र व्यास 50 या उससे कम के पाइप के लिए उपयुक्त हैं।
सॉकेट वेल्डिंग निकला हुआ किनारा के आवेदन की गुंजाइश: बॉयलर, दबाव पोत, पेट्रोलियम, रसायन, जहाज निर्माण, दवा, धातु विज्ञान, मशीनरी और कोहनी मुद्रांकन उद्योग।यह आमतौर पर पीएन usually 10.0 एमपीए और डीएन। 50 के साथ पाइपलाइनों में उपयोग किया जाता है।
OD: DN = 10-1000, PN = 6.0-40mpa।
सामग्री: 304, 304L, 316, 316L, 904L, 2520, आदि।
मानक: दीन, JIS, GB, ASTM / ASME।
सॉकेट वेल्डिंग निकला हुआ किनारा एक पूरे ढांचे के रूप में निकला हुआ किनारा शरीर और सॉकेट डिजाइन करता है, जो वेल्डिंग के दौरान वेल्डिंग संयुक्त को संरेखित करने में विफलता के कारण रिसाव से बचा जाता है।इसमें सरल संरचना, सुविधाजनक उपयोग और अच्छे सीलिंग प्रदर्शन के फायदे हैं।सॉकेट वेल्डिंग निकला हुआ किनारा के जंग उपचार के तरीके इस प्रकार हैं:
1. अपघर्षक कपड़े और तार ब्रश से साफ करें।
2. टंगस्टन स्टील ब्लेड के साथ जंग के बड़े क्षेत्र को हटा दें।
3. एक फ़ाइल के साथ वेल्डिंग लावा और अन्य प्रोट्रूशियंस और burrs निकालें।
4. किनारों और कोनों पर जंग को हटाने के लिए एक खुरचनी और तार ब्रश का उपयोग करें।
5. एक साफ चीर के साथ साफ, या सफाई के लिए विलायक के साथ कपड़ा डुबकी और समय पर प्राइमर लागू करें।
कार्बन स्टील Flanges सॉकेट वेल्डिंग निकला हुआ किनारा नीचे के रूप में तकनीकी डाटा शीट:
| इंच | औसत व्यास | 10kg = एल।0MPa | ||||
| बाहरी व्यास | बोल्ट छेद दूरी | बोल्ट का व्यास | बोल्ट का छेद नंबर | निकला हुआ मोटा किनारा | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1 ¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| साढ़े 3 | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
| 10 | DN300 | 445 | 400 | 22 | 12 | 28 |
| 12 | DN350 | 505 | 460 | 22 | 16 | 30 |
| 14 | DN400 | 565 | 515 | 26 | 16 | 32 |
| 16 | DN450 | 615 | 565 | 26 | 20 | 35 |
| 18 | DN500 | 670 | 620 | 26 | 20 | 38 |
| 20 | DN600 | 780 | 725 | 26 | 20 | 42 |
ए।प्लास्टिक बुलबुला बैग पैकेज b.Wove बैग पैकेज c। फूस डी।अनुकूलित।
हमारे स्टील फ्लैट कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
