उत्पाद विवरण:
|
| उत्पाद का नाम:: | वैल्डिंग नेक फ्लांज | मानक:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| थ्रेड:: | M10-M27 | निकला हुआ किनारा व्यास diameter: | 75 मिमी-2190mm |
| आवेदन: | औद्योगिक, पेट्रोलियम | दबाव: | Class150 / 300/600/9001500/2500 |
| हाई लाइट: | सीएस वेल्ड गर्दन पाइप flanges,सीएस फ्लैट चेहरा वेल्ड गर्दन निकला हुआ किनारा |
||

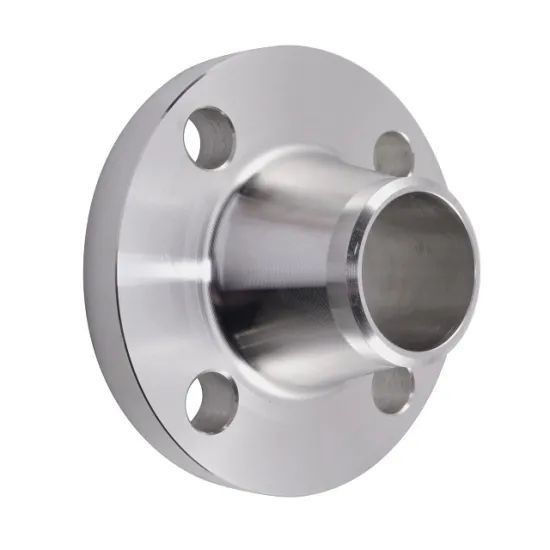

गर्दन के साथ बट वेल्डिंग निकला हुआ किनारा एक प्रकार की पाइप फिटिंग है, जो गर्दन के साथ निकला हुआ किनारा और पाइप के साथ गोल पाइप और बट वेल्डिंग कनेक्शन के संक्रमण का एक प्रकार है। बट वेल्डिंग निकला हुआ किनारा ख़राब करना आसान नहीं है, अच्छी तरह से सील, व्यापक रूप से उपयोग किया जाता है, इसी कठोर और लोचदार आवश्यकताओं और उचित बट वेल्डिंग थिनिंग संक्रमण के साथ।वेल्डिंग जंक्शन और संयुक्त सतह के बीच की दूरी बड़ी है, और संयुक्त सतह वेल्डिंग तापमान विरूपण से मुक्त है।
गर्दन बट वेल्डिंग निकला हुआ किनारा अभिन्न निकला हुआ किनारा के अंतर्गत आता है। संक्रमण संरचना और टेपर गर्दन के बट वेल्डिंग कनेक्शन के कारण, निकला हुआ किनारा की ताकत और कठोरता को मजबूत किया जाता है, और फ्लैट वेल्डिंग निकला हुआ किनारा की तुलना में सीलिंग प्रदर्शन बेहतर होता है।नुकसान यह है कि इसे फोर्जिंग द्वारा निर्मित करने की आवश्यकता होती है, बहुत सारी सामग्रियों की खपत होती है और बहुत अधिक निर्माण लागत होती है।
1. यह उच्च दबाव, उच्च तापमान या उच्च सीलिंग आवश्यकताओं के लिए उपयुक्त है।
2. बट वेल्डिंग निकला हुआ किनारा आम तौर पर फोर्जिंग या फोर्जिंग प्रक्रिया से बना होता है।
.जब स्टील प्लेट या सेक्शन स्टील का निर्माण के लिए उपयोग किया जाता है, तो निम्नलिखित आवश्यकताओं को पूरा किया जाना चाहिए:
(1) बट वेल्डिंग निकला हुआ किनारा फाड़ना दोष के बिना अल्ट्रासोनिक दोष का पता लगाने के अधीन होगा;
(२) इसे स्टील की रोलिंग दिशा के साथ स्ट्रिप्स में काटा जाएगा, तुला और बट को एक रिंग में वेल्डेड किया जाएगा, और स्टील की सतह रिंग की एक बेलनाकार सतह बनाएगी।स्टील प्लेट को सीधे गर्दन बट वेल्डिंग निकला हुआ किनारा में मशीनी नहीं किया जाएगा;
(३) रिंग का बट वेल्ड पूर्ण पैठ वेल्ड होगा;
(४) रिंग का बट वेल्ड पोस्ट वेल्ड हीट ट्रीटमेंट के अधीन होगा, और १००% रे या अल्ट्रासोनिक दोष का पता लगाने के अधीन होगा, और रे डिटेक्शन मानकों को पूरा करेगा, और अल्ट्रासोनिक डिटेक्शन राष्ट्रीय आवश्यकताओं को पूरा करेगा।
1. नाममात्र दबाव अलग है: गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा का नाममात्र दबाव 0.6-4.0mpa है, जबकि गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा का नाममात्र दबाव 1-25mpa है।
2. जाहिर है, गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा का लागू दबाव स्तर कम है।
3. विभिन्न कनेक्शन विधियां: गर्दन फ्लैट वेल्डिंग निकला हुआ किनारा और संरचना में गर्दन बट वेल्डिंग निकला हुआ किनारा के बीच सबसे बड़ा अंतर नोजल और निकला हुआ किनारा के बीच कनेक्शन विधि में निहित है।
4. आम तौर पर, गर्दन फ्लैट वेल्डिंग निकला हुआ किनारा नोजल और निकला हुआ किनारा के बीच पट्टिका कनेक्शन होता है, जबकि गर्दन बट वेल्डिंग निकला हुआ किनारा निकला हुआ किनारा और नोजल के बीच बट संयुक्त होता है।
पूर्ण आकार पोस्ट वेल्ड गर्दन कार्बन स्टील Flanges डेटा शीट
| गर्दन बट वेल्डेड स्टील निकला हुआ किनारा | ||||||||||||
| नाम मात्र का आकार | कनेक्शन आयाम | निकला हुआ मोटा किनारा | निकला हुआ किनारा गर्दन | निकला हुआ किनारा ऊंचाई | ||||||||
| निकला हुआ किनारा व्यास | केंद्र छेद व्यास | बोल्ट छेद व्यास | बोल्ट छेद की संख्या | पेंच | एन | एस | एच | आर | ||||
| डीएन | ए | बी | ||||||||||
| 10 | 90 | 60 | 14 | 4 | एम12 | 16 | 28 | 28 | १.८ | 6 | 4 | 35 |
| 15 | 95 | 65 | 14 | 4 | एम12 | 16 | 32 | 32 | 2.0 | 6 | 4 | 38 |
| 20 | ]05 | 75 | 14 | 4 | एम12 | १८ | 40 | 40 | २.३ | 6 | 4 | 40 |
| 25 | 115 | 85 | 14 | 4 | एम12 | १८ | 46 | 46 | 2.6 | 6 | 4 | 40 |
| 32 | 140 | 100 | १८ | 4 | एम16 | १८ | 56 | 56 | 2.6 | 6 | 6 | 42 |
| 40 | १५० | 110 | १८ | 4 | एम16 | १८ | 64 | 64 | 2.6 | 7 | 6 | 45 |
| 50 | 165 | 125 | १८ | 4 | एम16 | १८ | ७४ | ७४ | 2.9 | 8 | 5 | 45 |
| 65 | १८५ | 145 | १८ | 8 | एम16 | १८ | ९२ | ९२ | 2.9 | 10 | 6 | 45 |
1. विभिन्न वेल्ड रूप: फ्लैट वेल्ड को रेडियोग्राफ नहीं किया जा सकता है, जबकि बट वेल्ड कर सकते हैं।
2. गर्दन फ्लैट वेल्डिंग निकला हुआ किनारा और निकला हुआ किनारा के साथ पाइप के बीच वेल्डिंग सीम का रूप पट्टिका वेल्ड है, जबकि गर्दन फ्लैट वेल्डिंग और पाइप के साथ निकला हुआ किनारा के बीच वेल्डिंग सीम का रूप परिधीय वेल्ड है।
3. फ्लैट वेल्डिंग का रूप दो पट्टिका वेल्ड है, और बट वेल्डिंग का रूप एक बट परिधि वेल्ड है।
4. विभिन्न सामग्री: गर्दन के साथ वेल्डिंग निकला हुआ किनारा की सामग्री सामान्य स्टील प्लेट से मोटाई की आवश्यकताओं को पूरा करती है, जबकि गर्दन के साथ वेल्डिंग निकला हुआ किनारा की सामग्री ज्यादातर जाली स्टील भागों से बनाई जाती है।
1, बट वेल्डिंग निकला हुआ किनारा ख़राब करना आसान नहीं है, अच्छी तरह से सील और व्यापक रूप से उपयोग किया जाता है।
2, इसमें समान कठोर और लोचदार आवश्यकताएं और उचित बट वेल्डिंग थिनिंग संक्रमण है।
3, वेल्डिंग जंक्शन और संयुक्त सतह के बीच की दूरी बड़ी है, और संयुक्त सतह वेल्डिंग तापमान विरूपण से मुक्त है।
4, यह अपेक्षाकृत जटिल सींग के आकार की संरचना को अपनाता है, जो बड़े दबाव या तापमान में उतार-चढ़ाव या उच्च तापमान, उच्च दबाव और कम तापमान वाली पाइपलाइनों के लिए उपयुक्त है।
5, यह आमतौर पर 2.5MPa पाइपलाइन और वाल्व कनेक्शन से अधिक PN के साथ पाइपलाइनों के लिए उपयोग किया जाता है;महंगी, ज्वलनशील और विस्फोटक मीडिया पाइपलाइन के परिवहन के लिए भी उपयोग किया जाता है।
ए।प्लास्टिक बबल बैग पैकेज बी. वॉव बैग पैकेज सी. पैलेट डी।स्वनिर्धारित
हमारे पूर्ण आकार के पोस्ट वेल्ड नेक कार्बन स्टील फ्लैंगेस कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि की व्यवस्था और पूरा कर सकते हैं।
