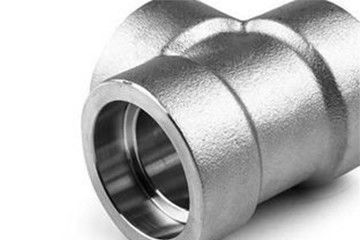

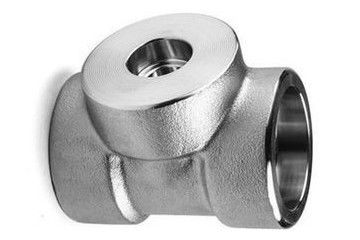

उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील सॉकेट वेल्डिंग टी | विशेष विवरण:: | DN6 ~ DN100 |
|---|---|---|---|
| दबाव:: | 3000/6000 / 9000LB | मानक:: | ASME B16.11 |
| पैकिंग: | गत्ते का डिब्बा / लकड़ी के बक्से / पाली लकड़ी के बक्से | रंग: | चांदी |
| प्रमुखता देना: | ss सॉकेट वेल्ड टी,ASME B16.11 सॉकेट वेल्ड टी |
||
टी का उपयोग मुख्य रूप से द्रव की दिशा बदलने के लिए किया जाता है और इसका उपयोग मुख्य पाइप लाइन की शाखा पाइप में किया जाता है। टी एक तरह का रासायनिक पाइप फिटिंग है जिसमें तीन पोर्ट होते हैं, यानी एक इनलेट और दो आउटलेट या दो इनलेट और एक आउटलेट। टी-आकार और वाई-आकार, समान व्यास के नलिका और रेड्यूसर नलिका हैं, जो तीन समान या अलग-अलग पाइपलाइन अभिसरण के लिए उपयोग किए जाते हैं।सॉकेट वेल्डिंग टी एक प्रकार का पाइप कनेक्शन मोड है जिसे टी को वेल्डिंग के लिए पाइप की एम्बेडेड दीवार में डाला जाता है। बट वेल्डिंग के सापेक्ष, सॉकेट वेल्डिंग आमतौर पर 2 "और नीचे के छोटे व्यास के पाइप के लिए उपयोग किया जाता है।
सॉकेट वेल्डिंग पट्टिका वेल्ड को गोद लेती है।जब उच्च संरचनात्मक शक्ति की आवश्यकताओं और उच्च रिसाव जोखिम को डिजाइन में माना जाता है, तो सॉकेट वेल्डेड संयुक्त एक बेहतर विकल्प है।
सॉकेट वेल्डेड जोड़ की थकान ताकत बट वेल्ड वेल्ड और ज्यामिति के तेज परिवर्तन के कारण बट वेल्डेड संयुक्त की तुलना में कम है।हालांकि, सॉकेट वेल्डेड जोड़ों अभी भी अन्य यांत्रिक जोड़ों से बेहतर हैं।
1. यह 300PSI से 600psi तक रिसाव, विषाक्त या महंगे माध्यम और भाप के बिना ज्वलनशील माध्यम को परिवहन के लिए उपयोग किया जाता है।
2. एक ही कैलिबर के साथ केवल ASME पाइप से कनेक्ट करें।
3. इसका उपयोग पाइपलाइन के दीर्घकालिक संचालन के लिए किया जा सकता है और बेहतर प्रवाह विशेषताओं को प्रदान कर सकता है।
4. इसकी सामग्री एएसटीएम सामग्री है और इसका विनिर्माण मानक ASME B16.11 है।B16.11 दबाव, तापमान रेटिंग, आयाम, सहिष्णुता, पहचान और भौतिक आवश्यकताओं को शामिल करता है।आम सामग्री एएसटीएम ए 105, ए 182 या ए 350 हैं।
5. सॉकेट वेल्डेड पाइप फिटिंग के लिए तीन दबाव कक्षाएं हैं: क्लास 3000, 6000 और 9000।
1, स्टेनलेस स्टील सॉकेट वेल्डिंग टी न केवल रासायनिक संरचना डिजाइन आवश्यकताओं को बहुत महत्व देता है, बल्कि उच्च दबाव वाले गर्म मोड़ के लिए मुख्य पाइप के यांत्रिक प्रदर्शन की आवश्यकताओं को भी बहुत महत्व देता है।
2, यह अप्रत्यक्ष रूप से रोलिंग प्रक्रिया और पाइप बनाने की प्रक्रिया को नियंत्रित करता है, ताकि मुख्य पाइप का प्रदर्शन अपेक्षाकृत संतुलित हो, और उच्च दबाव वाले गर्म मोड़ का प्रदर्शन अंतर हमेशा छोटा हो।
3, स्टेनलेस स्टील सॉकेट वेल्डिंग टी व्यापक रूप से पेट्रोकेमिकल, तेल और गैस, तरलीकृत गैस, रासायनिक उर्वरक, बिजली संयंत्र, परमाणु ऊर्जा, जहाज निर्माण, कागज बनाने, खाद्य स्वच्छता, शहरी निर्माण और अन्य उद्योगों के निर्माण और रखरखाव में उपयोग किया जाता है।
4, उद्योग में, इस तरह की पाइप फिटिंग का दबाव अधिक है, जो 600 किलोग्राम तक पहुंच सकता है।जीवन में, पानी के पाइप का दबाव कम होता है, आम तौर पर 16 किलो।
5, सॉकेट वेल्डिंग को वेल्डिंग के लिए वाल्व बॉडी में पाइप का विस्तार करना है, ज्यादातर कार्बन स्टील पाइप और स्टेनलेस स्टील पाइप के वेल्डिंग के लिए 2 से उपयोग किया जाता है।
6, बट वेल्डिंग एक ही समय में पूरे अंत चेहरे के साथ दो वर्कपीस को वेल्ड करने के लिए प्रतिरोध गर्मी का उपयोग करना है, जिसका उपयोग वर्कपीस की वेल्डिंग में व्यापक रूप से किया जाता है।
ASME B16.11 6000LB स्टेनलेस स्टील एसएस सॉकेट वेल्ड टी डेटा शीट
| औसत व्यास | सॉकेट की गहराई | सॉकेट का आयाम | दीवार की मोटाई | सॉकेट के नीचे केंद्र | |||||
| Cmin | |||||||||
| डीएन | एनपीएस | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 1 1 | 1 1 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 1 1 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1 / 4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1 / 2 | 16 | 76,9 (73,8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1. अच्छा संक्षारण प्रतिरोध: उत्कृष्ट एसिड और क्षार प्रतिरोध, संक्षारण प्रतिरोध, कोई जंग, कोई क्षरण, कोई बैक्टीरिया, कोई विद्युत रासायनिक क्षरण।
2. उच्च प्रभाव प्रतिरोध: अद्वितीय प्रभाव शक्ति समारोह में अन्य ठोस दीवार पाइपों की तुलना में काफी सुधार हुआ है।
3. अच्छा थर्मल इन्सुलेशन: कम तापीय चालकता, अच्छा थर्मल इन्सुलेशन।
4. लंबी सेवा जीवन: यूवी और विकिरण सबूत, उत्पाद कभी नहीं मिटेगा, लंबे समय से सेवा जीवन है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे ASME B16.11 6000LB स्टेनलेस स्टील एसएस सॉकेट वेल्ड टी कारखाने के उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
