उत्पाद विवरण:
|
| उत्पाद का नाम:: | मिश्र धातु टी | आकार:: | पूर्ण आकार |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | विनिर्माण मानक ：: | राष्ट्रीय मानक |
| संबंध: | वेल्डिंग, महिला | टेकनीक: | जाली, कास्टिंग, गर्म धक्का |
| प्रमुखता देना: | मिश्र धातु पाइप को कम करना,वेल्डिंग को कम करना टी |
||

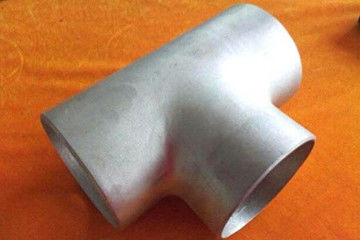

मिश्र धातु टी को मुख्य रूप से पाइपलाइन स्थापना में एक कनेक्टिंग पाइप फिटिंग के रूप में उपयोग किया जाता है, जिसका उपयोग पाइपलाइन के मोड़ पर कनेक्शन के लिए किया जाता है।
विभिन्न प्रकार की कोहनी के लिए मिश्र धातु टी एक सामान्य पदनाम है।इसमें विभिन्न प्रकार की सामग्री शामिल है, जिसमें कार्बन स्टील, मैंगनीज स्टील, निकल स्टील, आदि मिश्र धातु टी का व्यापक रूप से उपयोग किया जाता है।आम कांस्य मिश्र धातु के टीज़ आम पानी के पाइप में आम हैं, लेकिन जीवन स्तर में सुधार के साथ, कई पानी के पाइप स्टेनलेस स्टील के टीज़ से बने हैं।
मैंगनीज स्टील से बना मिश्र धातु टी आमतौर पर कंक्रीट की पाइप लाइन, मिट्टी की पाइप लाइन और अन्य पाइपलाइनों में गंभीर पहनने की खपत के कारण उपयोग किया जाता है, क्योंकि इसका असर असर, बाहर निकालना और सामग्री पहनने के उत्कृष्ट प्रदर्शन से होता है। हालांकि, उच्च मैंगनीज स्टील मिश्र धातु टी का उपयोग पाइपलाइन में तीव्र द्रव प्रवाह और मजबूत प्रभाव के साथ किया जाता है।
1. निकल स्टील मिश्र धातु टी आमतौर पर कमरे के तापमान पर ऑक्सीकृत एसिड की उच्च एकाग्रता के साथ पाइपलाइन में उपयोग किया जाता है।
2. कठोरता स्थानीय विरूपण, इंडेंटेशन और खरोंच का विरोध करने के लिए मिश्र धातु की सतह की क्षमता है।यह धातुओं की कठोरता और कोमलता का माप है।
3. कठोरता ताकत और प्लास्टिसिटी की तरह एक-से-एक भौतिक मात्रा नहीं है।यह मिश्र धातु टी की ताकत, प्लास्टिसिटी और काम की सख्त प्रवृत्ति का एक व्यापक प्रतिबिंब है।दूसरे शब्दों में, कठोरता मिश्र धातु टी सामग्री की ताकत और प्लास्टिसिटी को कुछ हद तक दर्शाती है।
4. आमतौर पर इंजीनियरिंग में ब्रिनेल कठोरता और रॉकवेल कठोरता का उपयोग किया जाता है।
5. ब्रिनेल कठोरता की परीक्षण विधि व्यास की डी के साथ कठोर मिश्र धातु स्टील की गेंद को एक निश्चित लोड एफ के साथ परीक्षण सामग्री की सतह में दबाने के लिए है, और फिर एक निश्चित समय तक रहने के बाद लोड को हटा दें।
1. चूंकि डी और एफ दोनों निश्चित मूल्य हैं, लोड को हटाने के बाद, एक विशेष आवर्धक कांच के साथ इंडेंटेशन व्यास को मापें।
2. और डी के मूल्य के अनुसार विशेष तालिका से संबंधित एचबी मान का पता लगाएं, जिसे एचबीडब्ल्यू द्वारा दर्शाया गया है।
3. उच्च दबाव मिश्र धातु टी पेशेवर फोर्जिंग या वेल्डिंग प्रौद्योगिकी द्वारा किया जाता है, उच्च परिशुद्धता सीएनसी खराद के साथ मोड़, साधारण खराद, आर्गन चाप वेल्डिंग और अन्य प्रसंस्करण के साथ समाप्त होता है।
4. उच्च दबाव मिश्र धातु टी में उत्कृष्ट फोर्जिंग, चिकनी सतह, एसिड और क्षार प्रतिरोध, उच्च तापमान प्रतिरोध, उचित मूल्य गणना, सुंदर उपस्थिति और मजबूत बनावट प्रदर्शन है।
5. टी उत्पादन मानक राष्ट्रीय मानक और अमेरिकी मानक है, जो व्यापक रूप से जल संरक्षण और बिजली, भोजन, बीयर और डेयरी उद्योग और अन्य प्रसंस्करण और उत्पादन में उपयोग किया जाता है।
जाली स्टील इक्वल कमिंग टी मिश्र धातु पाइप फिटिंग डेटा शीट
| औसत व्यास | बाहर व्यास | केंद्र से अंत तक | |||||
| डी 1 | डी 2 | ||||||
| डीएन | एनपीएस | श्रृंखला ए | श्रृंखला बी | श्रृंखला ए | श्रृंखला बी | सी | म |
| 15x15x15 | 1 / 2x1 / 28 | 21.3 | 18.0 | 213.0 | 18.0 | 25.0 | 25.0 |
| 15x15x10 | 12x1 / 2x3 / 8 | 21.3 | 18.0 | 173.0 | 14.0 | 25.0 | 25.0 |
| 15x15x8 | 12x1 / 2x1 / 4 | 21.3 | 18.0 | 13.7 | 10.0 | 25.0 | 25.0 |
| 20x20x20 | 3 / 4x3 / 4x3 / 4 | 20.0 | 25.0 | 26.9 | 25.0 | 29.0 | 29.0 |
| 20x20x15 | 3 / 4x3 / 4x1 / 2 | 20.0 | 25.0 | 213.0 | 18.0 | 29.0 | 29.0 |
| 20x20x10 | 3 / 4x3 / 4x3 / 8 | 20.0 | 25.0 | 173.0 | 14.0 | 29.0 | 29.0 |
| 25x25x25 | 1x1x1 | 33.7 | 32.0 | 33.7 | 32.0 | 38.0 | 38.0 |
| 25x25x20 | 1x1x3 / 4 | 33.7 | 32.0 | 26.9 | 25.0 | 38.0 | 38.0 |
| 25x25x15 | 1x1x1 / 2 | 33.7 | 32.0 | 213.0 | 18.0 | 38.0 | 38.0 |
| 32x32 * 32 | 1.1 / 4X1.1 / 4X1.1 / 4 | 42.4 | 38.0 | 42.4 | 38.0 | 48.0 | 48.0 |
| 32x32x25 | 1.1 / 4X1.1 / 4x1 | 42.4 | 38.0 | 33.7 | 32.0 | 48.0 | 48.0 |
| 32x32x20 | 1.14x1.1 / 4x3 / 4 | 42.4 | 38.0 | 26.9 | 25.0 | 48.0 | 48.0 |
| 32x32x15 | 1.14x1.1 / 4x1 / 2 | 42.4 | 38.0 | 21.3 | 18.0 | 48.0 | 57.0 |
| 40x40x40 | 1.1 / 2x11 / 2x1.1 / 2 | 48.3 | 45.0 | 48.3 | 45.0 | 57.0 | 57.0 |
| 40x40x32 | 1.1 / 2x11 / 2x1.1 / 4 | 48.3 | 45.0 | 42.4 | 38.0 | 57.0 | 57.0 |
| 40x40x25 | 1.1 / 2x11 / 2x1 | 48.3 | 45.0 | 33.7 | 32.0 | 57.0 | 57.0 |
| 40x40x20 | 1.1 / 2x11 / 2x3 / 4 | 48.3 | 45.0 | 26.9 | 25.0 | 57.0 | 57.0 |
| 40x40x15 | 1.1 / 2x11 / 2x1 / 2 | 48.3 | 45.0 | 21.3 | 18.0 | 57.0 | 57.0 |
| 50x50x50 | 2x2x2 | 60.3 | 57.0 | 60.3 | 57.0 | 64.0 | 64.0 |
| 50x50 * 40 | 2x2x11 / 2 | 60.3 | 57.0 | 48.3 | 45.0 | 64.0 | 60.0 |
| 50x50x32 | 2x2x1.14 | 60.3 | 57.0 | 42.4 | 38.0 | 64.0 | 57.0 |
| 50x50x25 | 2x2x1 | 60.3 | 57.0 | 33.7 | 32.0 | 64.0 | 51.0 |
| 50x50x20 | 2x2x3 / 4 | 60.3 | 57.0 | 26.9 | 25.0 | 64.0 | 44.0 |
| 65x65x65 | 2.12x2 / 1 / 2x2.1 / 2 | 73.0 | 76.0 | 73.0 | 76.0 | 76.0 | 76.0 |
| 65x65x50 | 2.1 / 2x2 / 1 / 2x2 | 73.0 | 76.0 | 60.3 | 57.0 | 76.0 | 70.0 |
| 65x65x40 | 2.12x2 / 1 / 2x1.1 / 2 | 73.0 | 76.0 | 48.3 | 45.0 | 76.0 | 67.0 |
पाइप व्यास द्वारा वर्गीकरण
1. एक ही व्यास के साथ टी: मुख्य पाइप और शाखा पाइप के एक ही व्यास के साथ टी।
2. कम टी: मुख्य पाइप व्यास की तुलना में शाखा पाइप व्यास के साथ टी।
डॉकिंग फॉर्म के अनुसार वर्गीकरण
1. बट वेल्डेड टी: कनेक्टिंग पाइप फिटिंग के साथ बट संयुक्त के बाद वेल्डेड टी पाइप फिटिंग को संदर्भित करता है।
2. सॉकेट टी: यह टी पाइप है जिसे वेल्ड किया जाता है या कनेक्टिंग पाइप को टी के प्रत्येक छोर में डाला जाता है।
3. फेरेल टी: यह प्रत्येक छोर पर फेरर कनेक्टर के साथ एक टी फिटिंग है, जिसे डाला जाता है और फिर कड़ा किया जाता है।
4. थ्रेडेड टी: एक टी फिटिंग जिसे एक फिटिंग में पिरोया जाता है।
शाखा प्रकार द्वारा वर्गीकरण
1. सीधे टी: यह शाखा पाइप के ऊर्ध्वाधर मुख्य पाइप की टी फिटिंग है।
2. झुका हुआ टी: यह एक टी फिटिंग है जिसमें शाखा पाइप और मुख्य पाइप के बीच एक सम्मिलित कोण होता है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे जाली स्टील इक्वल कम करने वाले टी मिश्र धातु पाइप फिटिंग कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
