उत्पाद विवरण:
|

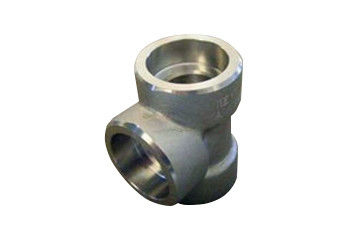

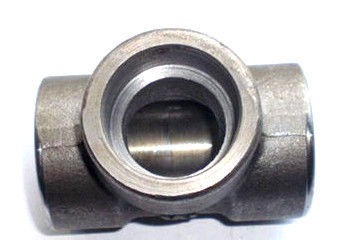

| उत्पाद का नाम:: | कार्बन स्टील सॉकेट वेल्डिंग टी | उत्पादन की प्रक्रिया:: | लोहारी |
|---|---|---|---|
| सामग्री:: | एएसटीएम A105、20 # A Q235 | उद्देश्य:: | पेट्रोलियम, रसायन |
| आकार: | बराबरी का | प्रकार: | टी |
| हाई लाइट: | फोर्जिंग टी सॉकेट वेल्ड,ASME B16.11 कार्बन स्टील टी |
||
टी, जिसे टी जॉइंट के रूप में भी जाना जाता है, का उपयोग मुख्य रूप से द्रव की दिशा और मुख्य पाइपलाइन की शाखा में बदलने के लिए किया जाता है। बराबर टी का नोजल अंत समान आकार है;टी को कम करने का मुख्य नोजल आकार समान है, और शाखा पाइप का नोजल आकार मुख्य पाइप की तुलना में छोटा है।टी बनाने के दो तरीके हैं: हाइड्रोलिक उभार और गर्म दबाव।सॉकेट वेल्डिंग टी एक उच्च दबाव पाइप कनेक्शन फिटिंग का एक प्रकार है, जो मुख्य रूप से गोल स्टील या पिंड के रिक्त स्थान को फोर्ज करके बनता है, और फिर खराद द्वारा संसाधित किया जाता है। सॉकेट पाइप श्रृंखला में तीन कनेक्शन फॉर्म शामिल हैं: सॉकेट वेल्डिंग कनेक्शन (एसडब्ल्यू), बट वेल्डिंग कनेक्शन (बीडब्ल्यू) और थ्रेडेड कनेक्शन (टीआर)। मानक सॉकेट पाइप फिटिंग ASME B16.11, Hg / T 21634-1996, MSS SP-83, MSS sp-79, MSS sp-97, MSS sp-95, GB / T 14383-2008, SH / t3410-96, gd2000 , GD87, 40t025-2005, आदि।सॉकेट वेल्डिंग टी वह हिस्सा है जो पाइप को पाइप से जोड़ता है, जो पाइप फिटिंग के कनेक्शन और उपयोग में महत्वपूर्ण भूमिका निभाता है।
मानक: ASME B16.11, GB / T 14383-2008, आदि।
सामग्री: कार्बन स्टील
आकार सीमा: DN 6-100
दबाव रेंज: 3000,6000,900LB
सतह के उपचार: तेल विरोधी;विरोधी पेंटिंग
| औसत व्यास | सॉकेट की गहराई | सॉकेट का आयाम | दीवार की मोटाई | सॉकेट के नीचे केंद्र | |||||
| Cmin | |||||||||
| डीएन | एनपीएस | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 1 1 | 1 1 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 1 1 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1 / 4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
| 65 | 2.1 / 2 | 16 | 76,9 (73,8) | 7.7 | 12.5 | - | 41 | 57 | - |
| 80 | 3 | 16 | 89.8 | 83 | 13.8 | - | 57 | 64 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - |
1, सॉकेट वेल्डिंग को वेल्डिंग के लिए वाल्व बॉडी में पाइप का विस्तार करना है, ज्यादातर कार्बन स्टील पाइप और स्टेनलेस स्टील पाइप की वेल्डिंग 2 "के लिए उपयोग किया जाता है।
2, बट वेल्डिंग एक ही समय में पूरे अंत चेहरे के साथ दो वर्कपीस को वेल्ड करने के लिए प्रतिरोध गर्मी का उपयोग करना है, जिसका उपयोग वर्कपीस की वेल्डिंग में व्यापक रूप से किया जाता है।
3, सॉकेट वेल्ड वेल्ड पट्टिका वेल्ड, बट वेल्ड रूपों बट वेल्ड।बट वेल्डिंग ताकत और तनाव की स्थिति में सॉकेट वेल्डिंग से बेहतर है, इसलिए उच्च दबाव की स्थिति और खराब क्षेत्र में बट वेल्डिंग का उपयोग किया जाना चाहिए।
4, सॉकेट वेल्डिंग का उपयोग आमतौर पर Dn40 से कम या उसके बराबर छोटे पाइप व्यास के लिए किया जाता है, जैसे कि छोटे-व्यास वाल्व और पाइप, पाइप फिटिंग और पाइप वेल्डिंग, जो अधिक किफायती है।बट वेल्डिंग का उपयोग आमतौर पर Dn40 से ऊपर के लोगों के लिए किया जाता है।
5, अधिकांश निचले कैलिबर और छोटे दबाव रेटिंग सॉकेट वेल्डिंग हैं, जबकि उच्च दबाव रेटिंग वाले वे बट वेल्डिंग हैं।
6, और कोई रिसाव सुनिश्चित करने के लिए बट वेल्डिंग के लिए 100% दोष जांच परीक्षण किया जाएगा।
7, सॉकेट वेल्डिंग को वेल्डिंग डालने के लिए व्यास में अंतर की आवश्यकता होती है, बट वेल्डिंग की आवश्यकता नहीं होती है।
8, बट वेल्डिंग की आवश्यकता आमतौर पर सॉकेट वेल्डिंग की तुलना में अधिक होती है, और वेल्डिंग के बाद गुणवत्ता अच्छी होती है, इसलिए पता लगाने की विधि अपेक्षाकृत सख्त होती है।
9, बट वेल्डिंग रेडियोग्राफिक निरीक्षण के अधीन होगा, जबकि सॉकेट वेल्डिंग चुंबकीय कण या प्रवेश निरीक्षण के अधीन होगा।
1, कार्बन स्टील सॉकेट वेल्डिंग टी व्यापक रूप से पेट्रोकेमिकल, तेल और गैस, तरलीकृत गैस, रासायनिक उर्वरक, बिजली संयंत्र, परमाणु ऊर्जा, जहाज निर्माण, कागज बनाने, खाद्य स्वच्छता, शहरी निर्माण और अन्य उद्योगों के निर्माण और रखरखाव में उपयोग किया जाता है।
2, उद्योग में, इस तरह की पाइप फिटिंग का दबाव अधिक है, जो 600 किलोग्राम तक पहुंच सकता है।जीवन में, पानी के पाइप का दबाव कम होता है, आम तौर पर 16 किलो।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
