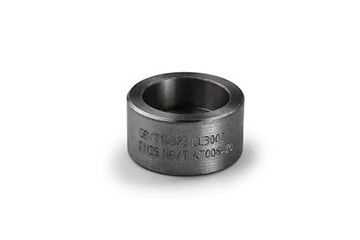

उत्पाद विवरण:
|
| उत्पाद का नाम:: | कार्बन स्टील सॉकेट वेल्डेड पाइप कैप | मानक:: | GB / ANSI / JIS / DIN |
|---|---|---|---|
| सामग्री:: | A3,20 #, Q235, Q345B | लाभ:: | संक्षारण प्रतिरोध, कोई स्केलिंग नहीं |
| आवेदन:: | पेट्रोकेमिकल उद्योग | आवेदन: | पाइप, तेल कनेक्ट करें |
| प्रमुखता देना: | आईएसओ 9001 सॉकेट वेल्ड कैप,एएनएसआई सॉकेट वेल्ड फिटिंग |
||

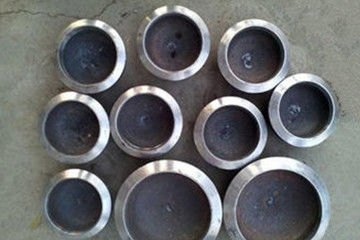

पाइप कैप एक पाइप फिटिंग है जिसका उपयोग पाइप लाइन को बंद करने के लिए किया जाता है।ब्लाइंड प्लेट का रूप समान है, लेकिन सीलिंग के लिए ब्लाइंड प्लेट को हटाया जा सकता है, जबकि वेल्डेड पाइप कैप को हटाया नहीं जा सकता।पाइप कैप में उत्तल पाइप कैप, शंकु खोल, चर व्यास अनुभाग, फ्लैट कवर और हटना मुंह डिजाइन शामिल हैं।पाइप कैप का व्यास, आकार और अवधि बहुत बड़ी है, और वे हमारे उत्पादन और जीवन में व्यापक रूप से उपयोग किए जाते हैं।छोटी मात्रा कंटेनर पर छोटी टोपी स्थापित की जाती है, और टोपी का उपयोग करके सीलिंग प्रभाव को अधिकतम किया जा सकता है।हालांकि, यह जानने की जरूरत है कि टोपी शंकुधारी सिर से अलग है जब इसका उपयोग किया जाता है।सिर छोटे सिर से संबंधित है, और इसे स्थापित करने पर एक बड़ा अंतर है।मध्यम-आकार या बड़े पैमाने पर पाइप कैप को स्थापित करते समय, आमतौर पर ठंड स्थापना विधि का उपयोग किया जाता है, अर्थात ठोस स्थापना विधि का सीधे उपयोग किया जाता है। हालाँकि, इस इंस्टॉलेशन तकनीक का उपयोग छोटे स्तर के प्रमुखों के लिए नहीं किया जा सकता है, क्योंकि कई बार, छोटे पैमाने के सिर को बार-बार डिसाइड करने की आवश्यकता होती है, और अन्य इंस्टॉलेशन विधि की आवश्यकता होती है। सॉकेट वेल्डेड पाइप कैप के निर्माण के लिए दो मुख्य प्रक्रियाएं हैं: गर्म कताई और गर्म मुद्रांकन।
गर्म कताई का सिद्धांत यह है कि धातु सामग्री का तापमान इसकी ताकत के विपरीत आनुपातिक है।तापमान बढ़ने के साथ इसकी ताकत कम होती जाएगी।हॉट कताई इस सिद्धांत का उपयोग पाइप टोपी के गठन का एहसास करने के लिए है।स्थानीय रूप से सिर के उन हिस्सों को गर्म करने के लिए हीटिंग डिवाइस का उपयोग करें जिन्हें स्पून करने की आवश्यकता होती है।जब तापमान एक निश्चित मूल्य तक पहुंच जाता है, तो कताई शुरू करें।कताई की प्रक्रिया में, सिर के उन हिस्सों को गर्म करना जारी रखें जिन्हें तब तक विकृत करने की आवश्यकता होती है जब तक कि सिर आकार में नहीं आ जाता है।गर्म मुद्रांकन की हीटिंग प्रक्रिया पूरी तरह से गर्म कताई के विपरीत है।गर्म मुद्रांकन भट्ठी में 900 ℃ से ऊपर तक गर्म होता है और फिर मुद्रांकन के लिए मुद्रांकन मशीन में चला जाता है।इसका तापमान एक स्थिर शीतलन प्रक्रिया है, और सामान्य विनिर्देश के लिए आवश्यक है कि अंतिम दबाने का तापमान 680 ℃ से अधिक होना चाहिए।क्योंकि ठोस संचालन की प्रक्रिया में समझ और माप करना मुश्किल है, अक्सर मानक स्थितियों पर कुछ होते हैं।
मानक: ANSI / ASME B16.11, GB / T14383-2008
सामग्री: कार्बन स्टील
आकार सीमा: DN6-DN100
प्रेशर रेंज: 3000 lb, 6000 lb, 9000 lb
सतह के उपचार: तेल विरोधी;विरोधी पेंटिंग
| औसत व्यास | सॉकेट की गहराई | सॉकेट का आयाम | दीवार की मोटाई | अंत दीवार की मोटाई | |||||
| Cmin | Kmin | ||||||||
| डीएन | एनपीएस | Jmin | d1 | 3000 एलबी | 6000 एलबी | 9000 एलबी | 3000 एलबी | 6000 एलबी | 3000 एलबी |
| SCH80 | Sch160 | XXS | SCH80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14.0 |
| 32 | 1.1 / 4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14.0 |
| 40 | 1.1 / 2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19.0 |
| 65 | 2.1 / 2 | 16 | 76,9 (73,8) | 7.7 | 12.5 | 16.0 | 19.0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19.0 | 22.0 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 22.0 | 28.5 | - |
आम तौर पर, गोलाकार टोपियां दबाव वाहिकाओं के लिए उपयोग की जाती हैं, जो उच्च दबाव वाले उपकरण या मध्यम और उच्च दबाव के अलौह धातु उपकरण में उपयोग की जाती हैं। डिसाइड कैप में एक बड़ा झुकने वाला तनाव है, जबकि दीर्घवृत्त कैप मुख्य रूप से झिल्ली तनाव है, इसलिए यह इंजीनियरिंग अनुप्रयोग में आदर्श नहीं है। वेल्डिंग के दौरान, पाइप कैप की सतह की सुरक्षा पर ध्यान दें, समय-समय पर वेल्ड, गर्मी प्रभावित क्षेत्र और आसपास के वेल्डिंग स्लैग, स्पैटर और प्रदूषकों को साफ करें, और पीटी निरीक्षण और सतह अचार का संचालन करें। टक्कर और खरोंच से कार्बन स्टील के सिर की सतह को रोकें।कार्बन स्टील के साथ सीधे संपर्क को रोकें और लौह आयन प्रदूषण से बचें।मजबूर विधानसभा वेल्डिंग से बचें।संरचनात्मक डिजाइन अत्यधिक संयम तनाव को रोक देगा।हाइड्रोस्टेटिक परीक्षण के लिए पानी की क्लोराइड आयन सामग्री 25mg / L से अधिक नहीं होगी, और यह परीक्षण के बाद समय पर सूख जाएगी।
1. स्वच्छता, गैर विषैले, यह उत्पाद एक हरे रंग की निर्माण सामग्री है, इसका उपयोग शुद्ध पेयजल पाइपलाइन प्रणाली के लिए किया जा सकता है।
2. गर्मी प्रतिरोधी, निर्दिष्ट लंबे समय तक निरंतर काम के दबाव में, पाइप लाइन द्वारा पहुंचाया गया पानी का तापमान 95 ℃ तक पहुंच सकता है।
3. जंग प्रतिरोध, कोई स्केलिंग, पाइप स्केलिंग और क्लॉगिंग, बेसिन, बाथटब पीला स्पॉट जंग चिंता से बच सकते हैं।
4. ताप संरक्षण और ऊर्जा की बचत, तापीय चालकता धातु की तुलना में बहुत कम है।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
