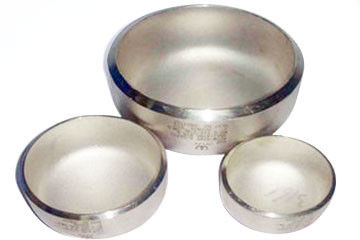

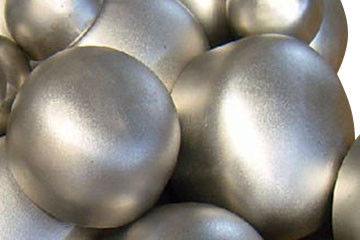

उत्पाद विवरण:
|
| उत्पाद का नाम:: | स्टेनलेस स्टील बट वेल्डिंग पाइप टोपी | टेकनीक:: | जाली, कास्टिंग |
|---|---|---|---|
| मानक:: | GB / ANSI / JIS / DIN | पैकिंग:: | लकड़ी के मामले, बैग |
| व्यास:: | DN15-DN1200 | आवेदन:: | तेल, पेट्रोलियम |
| प्रमुखता देना: | स्टेनलेस स्टील बटवूड कैप्स,एसएस स्टील बटवूड कैप्स,बटवल्ड एसएस पाइप कैप |
||
पाइप कैप, जिसे सिर, प्लग, कवर, पाइप कवर और बल्कहेड के रूप में भी जाना जाता है, को पाइप एंड पर वेल्डेड किया जाता है या पाइप फिटिंग को कवर करने के लिए पाइप के बाहरी धागे पर स्थापित किया जाता है। इसका उपयोग पाइपलाइन को बंद करने के लिए किया जाता है और इसमें पाइप प्लग के समान कार्य होता है।
पाइप कैप का रूप ब्लाइंड प्लेट के समान है, सिवाय इसके कि सीलिंग के लिए अंधा प्लेट को हटाया जा सकता है, जबकि वेल्डेड पाइप कैप को हटाया नहीं जा सकता है। पाइप कैप में उत्तल पाइप कैप, शंकु खोल, चर व्यास अनुभाग, फ्लैट कवर और हटना मुंह डिजाइन शामिल हैं।
टोपी मुख्य रूप से उत्तल होती है, जिसमें गोलार्ध टोपी, अण्डाकार टोपी, बिंदीदार टोपी और गोलाकार टोपी शामिल हैं। तनाव के दृष्टिकोण से, गोलार्ध की टोपी धीरे-धीरे अच्छी नहीं होती है, लेकिन विनिर्माण कठिनाई से, यह धीरे-धीरे अच्छा होता है।स्टेनलेस स्टील पाइप कैप, स्टेनलेस स्टील से बने पाइप कैप को संदर्भित करता है, जिसमें मुख्य रूप से शामिल हैं: 304 304L 316 316L 321 2520 310, 317 और अन्य सामग्री।
मानक: GB / ANSI / JIS / DIN
पैकिंग: लकड़ी के मामले, बैग
व्यास: DN15-DN1200
बट वेल्डेड पाइप कैप वेल्डिंग के तरीके को संदर्भित करता है जब इसका उपयोग किया जाता है।Splicing के दौरान, वेल्ड की दिशा को केवल रेडियल और परिधि होने की अनुमति है।इस आवश्यकता को भविष्य में बड़े कैप के लिए रद्द किया जा सकता है।Splicing की दूरी 3 shall से अधिक होगी और 100 मिमी से कम नहीं होगी (वेल्डिंग का ताप प्रभावित क्षेत्र एक उच्च तनाव क्षेत्र है, और क्षेत्र में रासायनिक संरचना को जला दिया जाएगा।
इसलिए, उच्च तनाव क्षेत्र से बचा जाना चाहिए, जो मोटाई से संबंधित है।व्यावहारिक अनुभव के अनुसार, तनाव क्षीणन की लंबाई 3 and से अधिक है, और 100 मिमी से कम नहीं)।हालांकि, प्रशीतन उपकरणों के लिए इस आवश्यकता को पूरा करना मुश्किल है।
बट वेल्डेड स्टेनलेस स्टील पाइप कैप का गठन करने के बाद, splicing वेल्ड 100% किरण या अल्ट्रासोनिक परीक्षण के अधीन होगा, और योग्यता स्तर उपकरण शेल के समान है। अंतिम गठित वेल्ड का निरीक्षण स्तर और अनुपात उपकरण शेल के समान हैं।
एसएस टी बटवूड कैप्स औद्योगिक स्टील पाइप फिटिंग तकनीकी डाटा शीट नीचे के रूप में:
| सामान्य पाइप का आकार DN | नाली D का बाहरी व्यास | लंबाई एक ई | लंबाई b E1 | लंबाई ई पर परम दीवार मोटाई | |
| मैं श्रृंखला | II श्रृंखला | ||||
| 20 | 26.9 | 25 | 25 | 25 | 3.81 |
| 40 | 48.3 | 45 | 38 | 38 | 5.08 |
| 50 | 60.3 | 57 | 38 | 44 | 5.59 |
| 80 | 88.9 | 89 | 51 | 64 | 7.62 |
| 90 | 101.6 | - | 64 | 76 | 8.13 |
| 100 | 114.3 | 108 | 64 | 76 | 8.64 |
| 200 | 219.1 | 219 | 102 | 127 | 12.70 |
| 300 | 323.9 | 325 | 152 | 178 | 12.70 |
| 400 | 406.4 | 426 | 178 | 203 | 12.70 |
| 500 | 508 | 529 | 229 | 254 | 12.70 |
| 600 | 610 | 630 | 267 | 305 | 12.70 |
| 700 | 711 | 720 | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
| 900 | 914 | 920 | 267 | - | - |
| 1000 | 1016 | 1020 | 305 | - | - |
| 1100 | 1118 | 1120 | 343 | - | - |
| 1200 | 1220 | 1220 | 343 | - | - |
उपयोग: पानी, पेय, बीयर, भोजन, पेट्रोकेमिकल, परमाणु ऊर्जा, मशीनरी, चिकित्सा उपकरण, रासायनिक उर्वरक, जहाज निर्माण, जलरोधी उपचार, पाइपलाइन, आदि।
उत्पादन प्रक्रिया: खिला, कंबल, वेल्डिंग, पीस, ड्रम दबाने, flanging, गर्म दबाने, ठंड दबाने, ठीक पीस, trimming, नमकीन बनाना, स्वीकृति और वितरण।
प्रोसेस मैन्युफैक्चरिंग का सही तरीका है: ब्लैंकिंग - बड़ी प्लेट में छोटी प्लेट असेंबल करना - एनडीटी बनाना।यदि बनाने से पहले परीक्षण करना गलत है, तो इसे बनाने के बाद योग्य होने की गारंटी नहीं दी जा सकती है।दूसरे शब्दों में, NDT अंतिम NDT को संदर्भित करता है।
लागू माध्यम: गैस, तरल, भाप इत्यादि।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।अनुकूलित।
हमारे इस्पात फ्लैट कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 20 दिनों का है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
व्यक्ति से संपर्क करें: Rachel Zhang
दूरभाष: 13679287344
