उत्पाद विवरण:
|
| उत्पाद का नाम:: | मिश्र धातु पाइप फिटिंग | आकार:: | पूर्ण आकार |
|---|---|---|---|
| वर्गीकरण:: | जोड़ों, कोहनी, टीज़, आदि | प्रौद्योगिकी:: | धक्का, दबाव, फोर्जिंग, कास्टिंग, आदि |
| आवेदन: | कनेक्ट पाइप्स, गैस, तेल | पैकिंग: | लकड़ी का बक्सा |
| हाई लाइट: | Astm A234 Wp11,Astm A234 Wp5 |
||

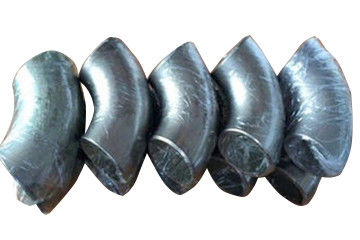

मिश्र धातु कोहनी विभिन्न प्रकार की कोहनी के लिए एक सामान्य शब्द है।यह 90 डिग्री या अन्य कोणों पर पाइप को मोड़ने के लिए एक ही नाममात्र व्यास के साथ दो पाइपों को जोड़ने के लिए उपयोग किया जाता है।मिश्र धातु कोहनी सामग्री विभिन्न और व्यापक रूप से उपयोग की जाती है।
सामान्य कांस्य मिश्र धातु कोहनी सामान्य पानी के पाइप में आम है, लेकिन जीवन स्तर में सुधार के साथ, कई पानी के पाइप स्टेनलेस स्टील कोहनी का उपयोग करते हैं।
मैंगनीज स्टील से बना मिश्र धातु कोहनी आमतौर पर कंक्रीट पाइप, मिट्टी की पाइप लाइन और अन्य पाइपलाइनों में गंभीर पहनने की खपत के कारण होता है, क्योंकि इसका असर प्रभाव, बाहर निकालना और सामग्री पहनने के उत्कृष्ट प्रदर्शन से होता है।
उच्च मैंगनीज स्टील मिश्र धातु कोहनी का उपयोग पाइपलाइन में तीव्र द्रव प्रवाह और मजबूत प्रभाव के साथ किया जाता है।निकल स्टील मिश्र धातु कोहनी आमतौर पर ऑक्सीकरण एसिड (नाइट्रिक एसिड, सल्फ्यूरिक एसिड) की उच्च एकाग्रता के साथ सामान्य तापमान पाइपलाइन में उपयोग किया जाता है।
विशिष्टता
1. ASTM a234 Wp1 wp5 wp9 wp11 wp22 A420 wpl6 wpl3 a860 whpy42 / 52/60/65/70/80/100 by सामग्री।
2. इसे धक्का, प्रेस, फोर्जिंग, कास्टिंग, आदि में विभाजित किया जा सकता है।
3. विनिर्माण मानकों को राष्ट्रीय मानकों, बिजली मानकों, पानी के मानकों, अमेरिकी मानकों, जर्मन मानकों, जापानी मानकों, रूसी मानकों, आदि में विभाजित किया जा सकता है।
4. इसकी वक्रता त्रिज्या के अनुसार, इसे लंबी त्रिज्या कोहनी और लघु त्रिज्या कोहनी में विभाजित किया जा सकता है।लंबी त्रिज्या कोहनी पाइप के बाहरी व्यास को संदर्भित करती है जिसकी वक्रता का त्रिज्या 1.5 गुना है, अर्थात, आर / 1.5 डी।
5। लघु त्रिज्या कोहनी का मतलब है कि इसकी वक्रता त्रिज्या पाइप के बाहरी व्यास के बराबर है, अर्थात, आर = 1.0 डी।
1. आंतरिक आर्क पर संपीड़ित धातु प्रवाह के कारण पतले अन्य भागों की ओर बहती है और फैलती है, ताकि कोहनी को छत की मोटाई के साथ प्राप्त किया जा सके।
2. गर्म धक्का बनाने में सुंदर उपस्थिति, समान दीवार की मोटाई और निरंतर संचालन की विशेषताएं हैं, जो बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।
3. इसलिए, यह कार्बन स्टील और मिश्र धातु स्टील कोहनी का मुख्य गठन विधि बन गया है, और इसका उपयोग स्टेनलेस स्टील कोहनी के कुछ विनिर्देशों के निर्माण में भी किया जाता है।
4. स्टैम्पिंग कोहनी, सीमलेस एल्बो के बड़े पैमाने पर उत्पादन में उपयोग की जाने वाली पहली गठन प्रक्रिया है।
5. इसे आम कोहनी विनिर्देशों के उत्पादन में गर्म धक्का या अन्य गठन प्रक्रियाओं द्वारा बदल दिया गया है।
6. हालांकि, विशेष आवश्यकताओं जैसे कि छोटी उत्पादन मात्रा, बहुत मोटी या बहुत पतली दीवार मोटाई के कारण कुछ कोहनी विनिर्देशों में अभी भी इसका उपयोग किया जाता है।
7. कोहनी के मुद्रांकन के लिए कोहनी के बाहरी व्यास के बराबर ट्यूब खाली का उपयोग किया जाता है, और प्रेस का उपयोग सीधे मरने में कोहनी को दबाने के लिए किया जाता है।
8. गर्म धक्का प्रक्रिया की तुलना में, मुद्रांकन प्रक्रिया की उपस्थिति गुणवत्ता पूर्व की तरह अच्छी नहीं है;स्टैम्पिंग कोहनी का बाहरी चाप बनाने के दौरान ड्राइंग स्थिति में होता है।
9. और क्षतिपूर्ति करने के लिए अन्य भागों में कोई अतिरिक्त धातु नहीं है, इसलिए बाहरी चाप पर दीवार की मोटाई लगभग 10% पतली है।
10 हालांकि, एकल टुकड़ा उत्पादन और कम लागत की विशेषताओं के कारण, कोहनी प्रौद्योगिकी पर मुहर लगाने का उपयोग ज्यादातर छोटे बैच और मोटी दीवार कोहनी के निर्माण में किया जाता है।

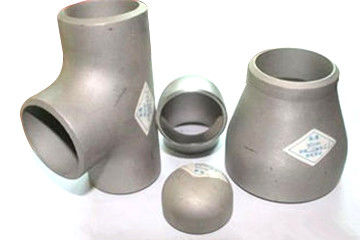

एएसटीएम ए 234 डब्ल्यूपी 5 डब्ल्यूपी 9 डब्ल्यूपी 11 एलॉय स्टील पाइप फिटिंग डेटा शीट
| कोहनी, टी, क्रॉस और निकला हुआ किनारा के बुनियादी आयाम | |||||||||
| औसत व्यास | डी मिमी |
नाममात्र का दाब | बुनियादी आयाम | ||||||
| GCPQT01 90 ° कोहनी | GCPQT02 45 ° कोहनी | GCPQT03 टी | GCPQT05 पार | GCPQT08 निकला हुआ किनारा |
|||||
| एल | एल | एल | एल | करना | एल | ||||
| 50 | 57 | 2.5 | 84 | 55 | 84 | 84 | 125 | 65 | 4-Φ18 |
| 50 | 60 | 84 | 55 | 84 | 84 | 125 | 65 | 4Φ18 | |
| 65 | 76 | 90 | 60 | 90 | 90 | 145 | 65 | 4Φ18 | |
| 80 | 89 | 94 | 65 | 94 | 94 | 160 | 65 | 8-Φ18 | |
| 100 | 108 | 104 | 80 | 104 | 104 | 180 | 70 | 8-Φ18 | |
| 100 | 114 | 104 | 80 | 104 | 104 | 180 | 70 | 8-Φ18 | |
| 125 | 133 | 122 | 90 | 122 | 122 | 210 | 70 | 8-Φ18 | |
| 125 | 140 | 122 | 90 | 122 | 122 | 210 | 70 | 8-Φ18 | |
| 150 | 159 | 142 | 95 | 142 | 142 | 240 | 70 | 8-Φ22 | |
| 150 | 165 | 142 | 95 | 142 | 142 | 240 | 70 | 8-Φ22 | |
| 150 | 168 | 142 | S5 | 142 | 142 | 240 | 70 | 8-Φ22 | |
| 200 | 219 | 179 | 124 | 179 | 179 | 295 | 80 | 12-Φ22 | |
| 250 | 273 | 215 | 144 | 215 | 215 | 355 | 85 | 12-Φ25 | |
| 300 | 325 | 245 | 147 | 245 | 245 | 410 | 90 | 12-Φ25 | |
| 350 | 377 | 1.6 | 356 | 147 | 305 | 305 | 470 | 100 | 16-Φ25 |
| 400 | 426 | 405 | 168 | 328 | 328 | 525 | 110 | 16-Φ30 | |
| 450 | 480 | 457 | 190 | 359 | 359 | 585 | 115 | 20-Φ30 | |
| 500 | 530 | 508 | 210 | 387 | 387 | 650 | 125 | 20-Φ34 | |
| 600 | 630 | 610 | 253 | 441 | 441 | 770 | 135 | 20-Φ41 | |
1., लेकिन यह गंभीर रूप से एसिड (हाइड्रोक्लोरिक एसिड, पतला सल्फ्यूरिक एसिड, आदि) को कम करने के साथ पाइपलाइन में जोड़ा जाएगा, जब तक कि हाइड्रोक्लोरिक एसिड की एकाग्रता बहुत कम नहीं होती है।
2, Martensitic मिश्र धातु कोहनी उच्च तापमान शक्ति, ऑक्सीकरण प्रतिरोध और 650 ℃ के तहत जल वाष्प जंग प्रतिरोध है, लेकिन इसकी वेल्डेबिलिटी खराब है। इसलिए, इसका उपयोग अक्सर उच्च तापमान जल वाष्प पाइपलाइन और पानी गैस पाइपलाइन में किया जाता है।
3. मिश्र धातु कोहनी की निर्माण प्रक्रिया को गर्म धक्का बनाने और मुद्रांकन बनाने में विभाजित किया जा सकता है।
4. मिश्र धातु कोहनी की गर्म धक्का बनाने की प्रक्रिया एक ऐसी प्रक्रिया है जिसमें मरने पर खाली किया गया शीटर पुशर की आड़ में आगे बढ़ता है, और इस प्रक्रिया के दौरान गर्म, विस्तारित और मुड़ा हुआ होता है।
5. गर्म धक्का बनाने की विशेषता यह है कि धातु सामग्री के प्लास्टिक विरूपण से पहले और बाद में मात्रा के अनुसार कानून के अनुसार ट्यूब खाली के व्यास का निर्धारण करना है।
6. ट्यूब खाली का व्यास कोहनी के व्यास से छोटा होता है।बिलेट की विरूपण प्रक्रिया कोर डाई द्वारा नियंत्रित होती है।
1, वहाँ मिश्र धातु कोहनी के कई प्रकार हैं, जो व्यापक रूप से पावर पाउडर संदेश, राख संदेश, desulfurization और ग्रिप, मेरा सिलाई संदेश और धोने प्रणाली में इस्तेमाल किया जा सकता है।
2, यह कोयला धोने प्रणाली, धातुकर्म विस्फोट भट्ठी पाउडर संदेश, धूल हटाने, लावा निस्तब्धता, ग्रिप और नाइट्रोजन राख हटाने प्रणाली, जहाज ड्रेजिंग और रेत पंप प्रणाली में इस्तेमाल किया जा सकता है।
3, और सीमेंट संयंत्र राख संदेश, भट्ठा मुंह, साइलो और ढलान प्रणाली, पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान और जहाज उद्योग में भी इस्तेमाल किया जा सकता है।
4, जैसे कि शिपिंग, पेपरमेकिंग, इलेक्ट्रिक पावर, फार्मेसी, जल उपचार, रासायनिक फाइबर, शहरी निर्माण और यांत्रिक उपकरण।
ए।प्लास्टिक बुलबुला बैग पैकेज b। कब बैग पैकेज c। फूस डी।स्वनिर्धारित
हमारे ASTM A234 WP5 WP9 WP11 मिश्र धातु इस्पात पाइप फिटिंग कारखाने में उत्पादन की उच्च क्षमता है, छोटी मात्रा के लिए डिलीवरी का समय 45 दिन है, या यदि आप इसके लिए जल्दी हैं, तो हम आपकी शिपिंग तिथि को व्यवस्थित और पूरा कर सकते हैं।
