उत्पाद विवरण:
|
| सामग्री: | स्टेनलेस स्टील, कार्बन स्टील | संबंध: | वेल्डिंग |
|---|---|---|---|
| आकार: | 1/8' ~ 6' | आवेदन पत्र: | कनेक्ट पाइप |
| पैकिंग: | मानक पैकिंग | दबाव: | मध्यम दबाव |
| हाई लाइट: | 3000 एलबीएस 45 डिग्री पाइप कोहनी,एएसएमई बी 16.9 45 डिग्री पाइप कोहनी,एएसटीएम ए 234 45 डिग्री पाइप कोहनी |
||

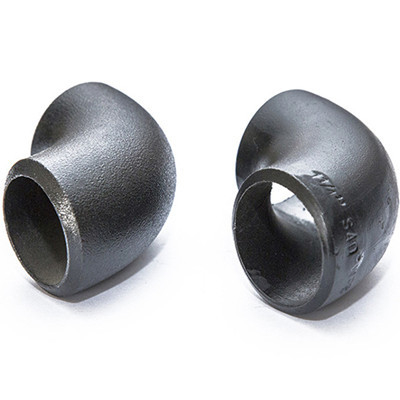

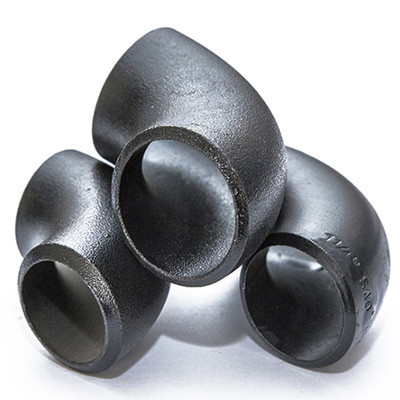

हाई प्रेशर एल्बो एक तरह की पाइप फिटिंग है जिसका इस्तेमाल हाई-प्रेशर पाइपलाइन के मोड़ पर विभिन्न कोणों पर मोड़ने के लिए किया जाता है।उच्च दबाव पाइपलाइन प्रणाली में उपयोग की जाने वाली सभी पाइप फिटिंग में, अनुपात सबसे बड़ा है, लगभग 80%।
उच्च दबाव कोहनी।यह साधारण कोहनी की दीवार की मोटाई से अधिक मोटा होता है, या सामग्री की उच्च दबाव ताकत साधारण कोहनी की तुलना में अधिक होती है।
आकार: 1/2"- 80"
काम का दबाव: 0-1.0 एमपीए
दीवार की मोटाई: Sch5-Sch160 XXS
सामग्री: कार्बन स्टील, मिश्र धातु इस्पात और स्टेनलेस स्टील
मानक: एएनएसआई, एएसएमई एपीआई 5 एल, ओसीटी, डीआईएन और जेआईएस, आदि
ASME b16.9 ASTM a234 wpb 3000LBS 45 डिग्री उच्च दबाव कोहनी तकनीकी डेटा शीट नीचे दी गई है:
| आकार | डी | ली | टी | टी1 |
| 19 | 19 | 28 | 1.25 | 1.5 |
| 25 | 25 | 33.5 | 1.25 | 1.5 |
| 32 | 32 | 41 | 1.25 | 1.5 |
| 38 | 38 | 48.5 | 1.25 | 1.5 |
| 45 | 45 | 56 | 1.5 | 2 |
| 51 | 51 | 60.5 | 1.5 | 1.65 |
| 57 | 57 | 65 | 1.5 | 2 |
| 63.5 | 63.5 | 65 | 1.5 | 2 |
| 76 | 76 | 77.5 | 1.65 | 2 |
| 89 | 89 | 89 | 2 | 2 |
| 102 | 102 | 102.5 | 1.65 | 2 |
| 108 | 108 | 107.5 | 2 | 2 |
उच्च दबाव कोहनी बहुभुज क्रॉस सेक्शन के साथ बहुभुज रिंग खोल या बंद सिरों के साथ बहुभुज सेक्टर खोल को वेल्ड करना है।
दबाव माध्यम के अंदर भर जाने के बाद, आंतरिक दबाव लगाया जाता है।आंतरिक दबाव की कार्रवाई के तहत, क्रॉस सेक्शन धीरे-धीरे बहुभुज से सर्कल में बदल जाता है, और अंत में एक गोलाकार रिंग शेल बन जाता है।
आवश्यकतानुसार, एक गोलाकार रिंग खोल को 4 90 कोहनी या 6 60 उच्च दबाव कोहनी या अन्य विशिष्टताओं के उच्च दबाव कोहनी में काटा जा सकता है।
उच्च दबाव कोहनी आमतौर पर पेट्रोलियम, प्राकृतिक गैस, एयरोस्पेस, जहाज निर्माण, रासायनिक उद्योग, जल विद्युत, अग्नि सुरक्षा, निर्माण, बॉयलर और अन्य उद्योगों में पाइपलाइन श्रृंखला के लिए उपयुक्त हैं।
